LT8638-2

推荐用于新设计

42V、10A/12A 峰值同步降压型 Silent Switcher

数据手册 (Rev. A) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • Silent Switcher® 架构
    • 超低 EMI 辐射
    • 可选的扩频调制功能
  • 在高频下具有高效率
    • 在 1MHz、12VIN 至 5VOUT 范围内效率高达 96%
    • 在 2MHz、12VIN 至 5VOUT 范围内效率高达 94%
  • 宽输入电压范围：2.8V 至 42V
  • 最大连续输出为 10A，峰值瞬态输出为 12A
  • 具有外部补偿的快速瞬态响应
  • 低静态电流 Burst Mode® 工作模式
    • 90μA IQ，将 12VIN 调节为 5VOUT
    • 输出纹波 < 10mVP-P
  • 基准精度：±1%（整个温度范围内）
  • 快速最短开关接通时间：25ns
  • PolyPhase® 运行：高达 12 相
  • 在所有条件下均具有低压降：1 A 时为 45 mV
  • 可调并且可同步：200kHz 至 3MHz
  • 输出软启动和电源正常
  • 安全承受高反向电流
  • 28 引脚 (3mm × 4mm) LQFN 封装
  • 通过 AEC-Q100 汽车应用认证

LT®8638-2 同步降压型稳压器采用 Silent Switcher® 架构，旨在最大限度地减少 EMI 辐射，同时在高开关频率下提供高效率。这一性能使得 LT8638-2 非常适用于对噪声敏感的应用和环境。

即使在高开关频率下，快速、清洁、低过冲开关终端也能实现高效操作，从而实现小巧的解决方案总体尺寸。具有 25ns 最短接通时间的峰值电流模式控制，即使在高开关频率下，也能实现高降压比。通过 VC 引脚进行外部补偿，可实现快速瞬态响应。PolyPhase 操作允许多个 LT8638-2 稳压器以交错相移运行，以提供更多的输出电流。

点放模式操作可实现低待机电流消耗，强制连续模式可在整个输出负载范围内控制频率谐波，扩频操作可进一步降低 EMI 发射。可通过 SS 引脚访问软启动和跟踪功能，并可以使用 EN/UV 引脚设置精确的输入电压 UVLO 阈值。

    应用

  • 汽车和工业电源
  • 通用降压型转换器
LT8638-2
42V、10A/12A 峰值同步降压型 Silent Switcher

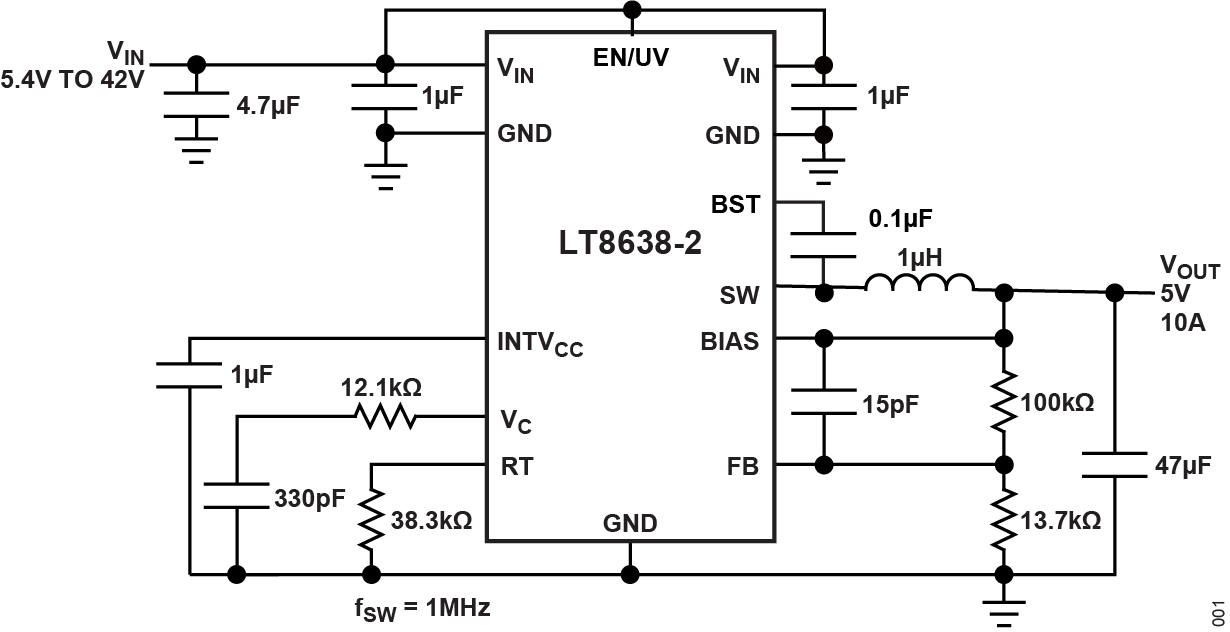

LT8638-2 Simplified Application Diagram LT8638-2 Pin Configuration
