LT8551

具有内部栅极驱动器的多相升压转换器扩展器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品模型 4
特性
  • 每个芯片最多可扩展为 4 相
  • 高达 80V 的输入或输出电压
  • 可与多个芯片级联,适用于高电流应用
  • 支持多达 18 个不同的相位,从 20° 至 180°
  • 相位可以共享相位角
  • 出色的直流和瞬态均流
  • 可锁相固定频率 125kHz 至 1MHz
  • 支持双向电流流动
  • RSENSE 或 DCR 电流检测
  • 无需路由敏感反馈和控制信号。
  • 52 引脚 (7mm × 8mm) QFN 封装
更多细节
show more Icon

LT8551 是一款用于同步升压 DC/DC 转换器的多相扩展器。它能够与任何同步升压 DC/DC 转换器协同工作,以通过增添额外的相位来提升负载电流供应能力,这些相位实施异相计时,以减小纹波电流和滤波电容。它可以容易地添加相位,并不需要传送敏感的反馈和控制信号。

LT8551 集成了 5V 栅极驱动器,每个器件能支持多达四个升压相位。可使用多个 LT8551 器件以支持多达 18 个相位。该器件可以准确地监察和调整每个通道的电流,以实现超卓的 DC 和瞬态均流。

LT8551 在 100kHz 至 1MHz 的固定频率下工作,也可同步至一个外部时钟。

应用

  • 高电流分布式电源系统
  • 电信、数据通信和存储系统
  • 工业和汽车
产品模型 4

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT8551EUKG#PBF
  • HTML
  • HTML
LT8551EUKG#TRPBF
  • HTML
  • HTML
LT8551IUKG#PBF
  • HTML
  • HTML
LT8551IUKG#TRPBF
  • HTML
  • HTML

软件和型号相关生态系统

评估套件 2

reference details image

DC2332A

LT8551 演示板 | 多相升压转换器扩展器

zoom

DC2332A

LT8551 演示板 | 多相升压转换器扩展器

LT8551 演示板 | 多相升压转换器扩展器

产品详情

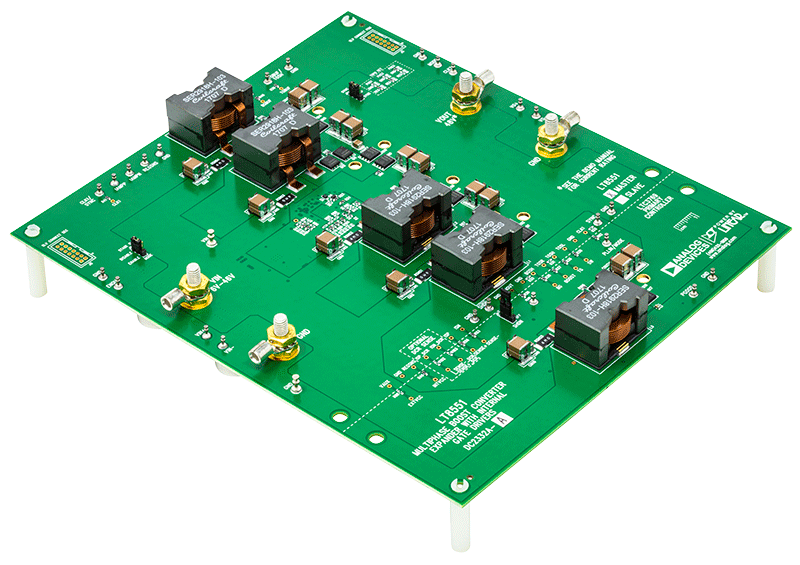

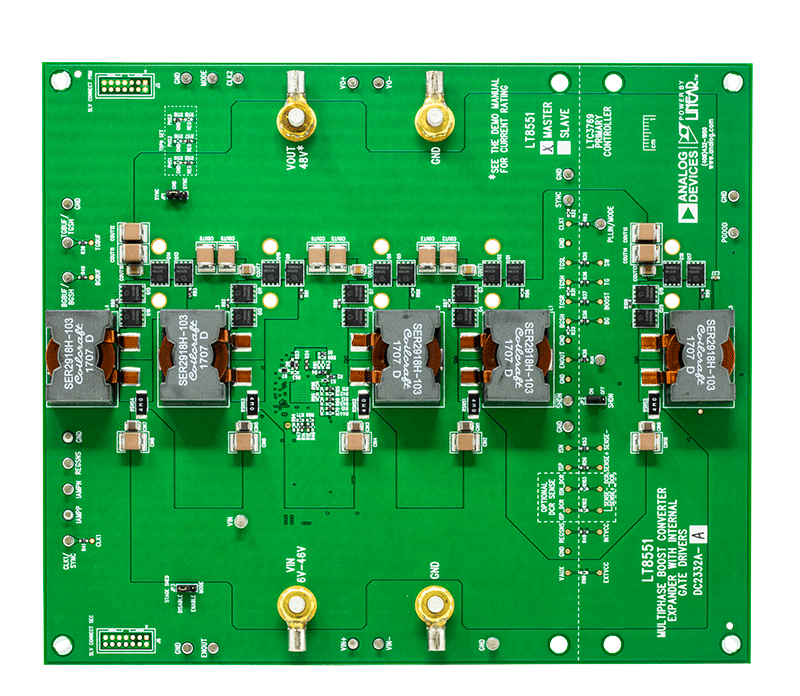

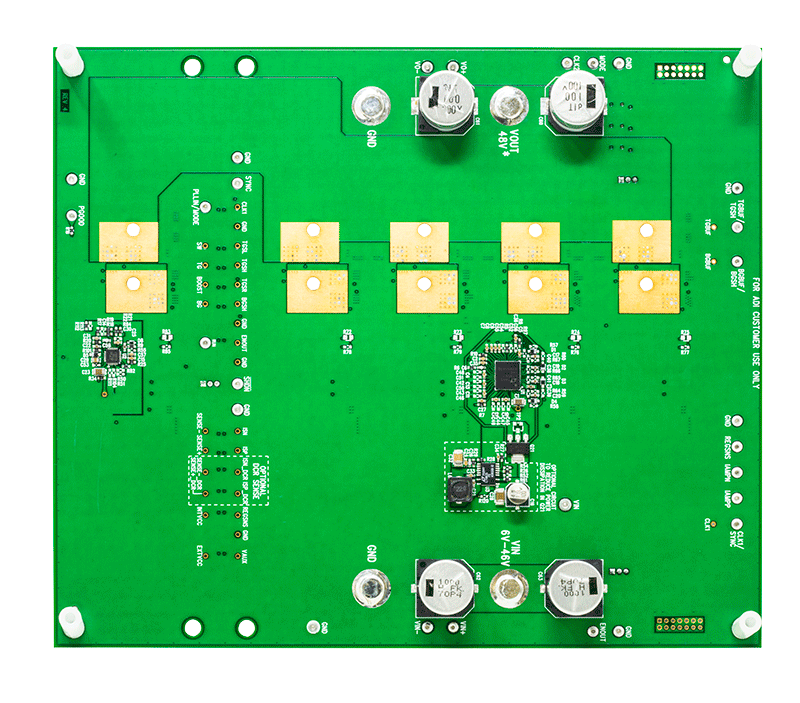

演示电路 2332A-A 是一款采用 LT8551 的多相升压转换器扩展器。DC2332A-A 使用 LTC3769 作为主控制器,并使用 LT8551 作为相位扩展器。通过采用 LT8551,可以增加电源相数,从而产生较高的输出功率,而不会相应地提高设计难度或牺牲主控制器 LTC3769 的特性。

DC2332A-A 的输入电压范围为 6 V 至 46 V,输出为 48 V。每个电源部分的最大输入电流为 10 A,因此,DC2332A-A 的最大输入电流为 50 A。在 24 V 输入电压下,它能够产生 25 A 的输出电流和 1,200 W 的输出功率。相应地,在 12VIN 时,输出电流将降至 12 A,输出功率则降至 576 W。如果安装散热器,则可在采用12VIN时实现较高的输出功率,请见“器件列表”。

reference details image

DC2896A-B

LT8551演示板 | 基于相位扩展器的高功率升压转换器

zoom

DC2896A-B

LT8551演示板 | 基于相位扩展器的高功率升压转换器

LT8551演示板 | 基于相位扩展器的高功率升压转换器

产品详情

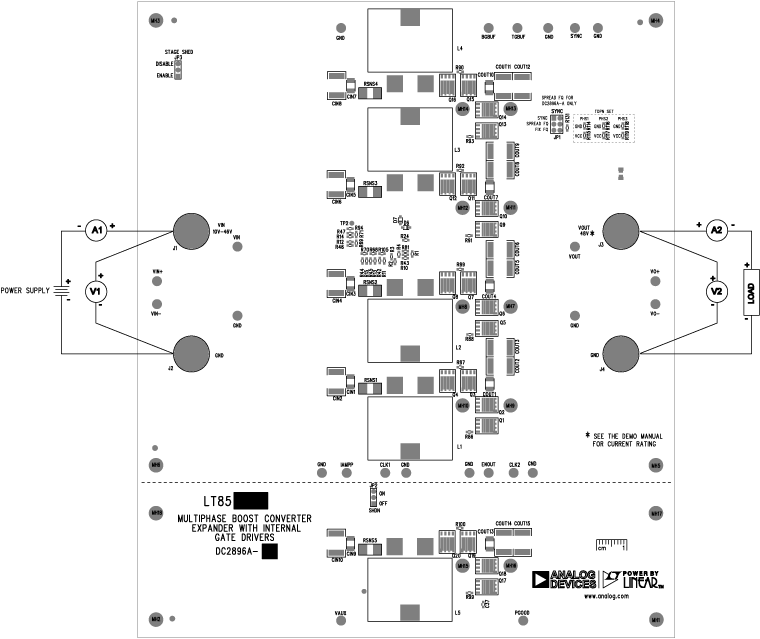

演示电路2896A-B用于演示高功率升压转换器,采用具有内部栅极驱动器的相位扩展器LT8551。DC2896A-B将单相升压控制器LTC3769用作主控制器,将LT8551用作相位扩展器,从而增加了四个电源相。因此LT8551连接的电源部分增加,导致更高的高电平输出功率,但不会增加设计难度,也不会牺牲主控制器LTC3769的功能。

DC2896A-B的输入电压范围为10 V至46 V,输出为48 V。每个电源部分的最大输入电流为12 A,因此,DC2896A-B的最大输入电流为60 A。在输入电压为24 V时,可产生30A的输出电流以及1,440 W的输出功率。相应地,在12 V输入电压下,输出电流将降至14.5 A,输出功率将降至720 W,使输入电流保持在60 A的水平。在较高电压下上述两个值将会增加。如果安装散热器,输入电流可超过60 A,参见下方的列表。

开关频率为250 kHz,满载条件下,通过24 V输入产生48VOUT,DC2896A-B的效率为98%。当输入电压降低时,输出电流也应降低,以防止DC2896A-B电感饱和,降额曲线如图3所示。效率曲线如图4所示。

DC2896A-B电阻R114至R119通过设置总异相数(TDPN)来编程电源部分之间的相位关系。为了提高效率并减少轻负载时的开关损耗,DC2896A-B支持断开某些电源部分。这种工作模式称为stage shedding,由跳线J3 STAGE SHED编程设置。利用跳线JP1对LT8551 SYNC引脚进行编程,并允许DC2896A-B与外部时钟同步。印刷电路板DC2896A还支持两个相位扩展器控制器LT8561和LT8551,分别是版本DC2896A-A和DC2896A-B。电气原理图中的表[1]描述了两种版本之间的差异,包括控制器偏置电压和栅极驱动电压。DC2896A-B可通过跳线SHDN(JP2)手动启用或禁用控制器。SYNC(E19)输入可用于使LT8551与外部信号同步。还有一些端子可以轻松地监控LT8551逻辑控制功能。电流检测电阻RSNS1至RSNS5用于实现电流模式控制、相位之间的电流监控和均流。为了进一步提高效率,DC2896A-B支持对电感器L1至L5进行DCR检测。

根据数据手册建议,DC2896A-B包括检测线路滤波器和LT8551输入的滤波器选项。欠压关断、开关频率和LT8551 ILIM限流水平都可以通过电阻或电阻跳线进行调节。DC2896A-B带有一个基于U3控制器的管控电路。它可以降低在稳压器晶体管Q21中高输入电压下产生的功耗。管控电路还可以在输入电压突然下降时稳定转换器偏置。

LT8551可提供较高的输出功率,但设计并不复杂,因此非常适合商业、工业和汽车领域的高功率直流总线和电池系统应用。DC2896A-B内置采用耐热增强型52引脚7 mm × 8 mm QFN封装的LT8551EUKG。必须结合本演示手册阅读LT8551和LTC3769数据手册,以便正确使用或修改DC2896A-B。
