LT8415

具双半桥式开关的超低功率、升压型转换器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon
产品详情

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册
Documentation 查看所有文档
LTspice LT8415 Demo Circuit - 25mA, Ultralow Power Boost Converter with Dual Half-Bridge Switches (3.6V to 16V @ 1.6mA) Download 3.00KB LTspice LT8415 - Step-Up (Boost) Regulators Download 1.78 KB
产品模型 4
特性
  • 内置高电压开关 (双半桥式)
  • 超低静态电流
          在运行模式中为 10.5μA
          在停机模式中为 0μA
  • 比较器内置于 SHDN 引脚
  • 低噪声控制方案
  • 可调 FB 基准电压
  • 宽输入范围：2.5V 至 16V
  • 宽输出范围：高达 40V
  • 集成功率 NPN 开关 (25mA 电流限值)
  • 集成肖特基二极管
  • 具集成输出断接功能
  • 集成了高值 (12.4M / 0.4M) 反馈电阻器
  • 内置软起动电路 (连接在 VREF 和 GND 之间的任选电容器)
  • 提供了针对 CAP、VOUT、OUT1 和 OUT2 引脚的过压保护功能
  • 12 引脚 3mm x 2mm DFN 封装

更多细节
show more Icon

LT®8415 是一款超低功率升压型转换器，具有两个集成互补型 MOSFET 半桥式 (N 沟道和 P 沟道) 集成电源开关、肖特基二极管和输出断接电路。每个半桥中的 N 沟道和 P 沟道 MOSFET 同步受控于单个输入引脚，而且在典型应用中不会同时接通。

升压型稳压器通过改变峰值电感器电流和开关关断时间来控制功率输送。该控制方案产生了低输出电压纹波，并且在一个很宽的负载范围内实现了高效率。静态电流很低，仅为 10.5μA，并在停机模式中进一步减小至 0μA。内部断接电路允许在停机期间将输出电压与输入加以隔离。该器件实现了高阻值 (12.4M / 0.4M) 电阻器的片内集成 (用于输出电压检测)，从而显著地减小了参考于输入的静态电流。LT8415 还具有一个内置于 SHDN 引脚的比较器、用于 CAP、VOUT、OUT1 和 OUT2 引脚的过压保护电路、以及内置软起动电路，并采用纤巧型 12 引脚 3mm x 2mm DFN 封装。


应用

  • 传感器电源
  • RF 微机电系统继电器电源
  • 低功率致动器偏置 / 控制
  • 液体透镜驱动器

Show More Arrow image
file 查看数据手册
Documentation 查看所有文档
LTspice LT8415 Demo Circuit - 25mA, Ultralow Power Boost Converter with Dual Half-Bridge Switches (3.6V to 16V @ 1.6mA) Download 3.00KB LTspice LT8415 - Step-Up (Boost) Regulators Download 1.78 KB
产品模型 4
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LT8415

文档

4
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 可靠性数据
  • 数据手册
  • 用户手册
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 03/22/2016
英文

LT8415: Ultralow Power Boost Converter with Dual Half-Bridge Switches Data Sheet

打开PDF文件

redirect
261.00K
download

下载 PDF

PDF Vector

PDF

更新 05/27/2009
日文

LT8415: デュアル・ハーフブリッジ・スイッチ付きの超低消費電力昇圧コンバータ データシート

打开PDF文件

redirect
1.00M
download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/26/2018
英文
R530 Reliability Data redirect icon

20.92 K

download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 09/24/2009
英文
DC1449A - Demo Manual redirect icon

292.00K

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LT8415EDDB#TRMPBF 12-Lead DFN (3mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8415EDDB#TRPBF 12-Lead DFN (3mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8415IDDB#TRMPBF 12-Lead DFN (3mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8415IDDB#TRPBF 12-Lead DFN (3mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

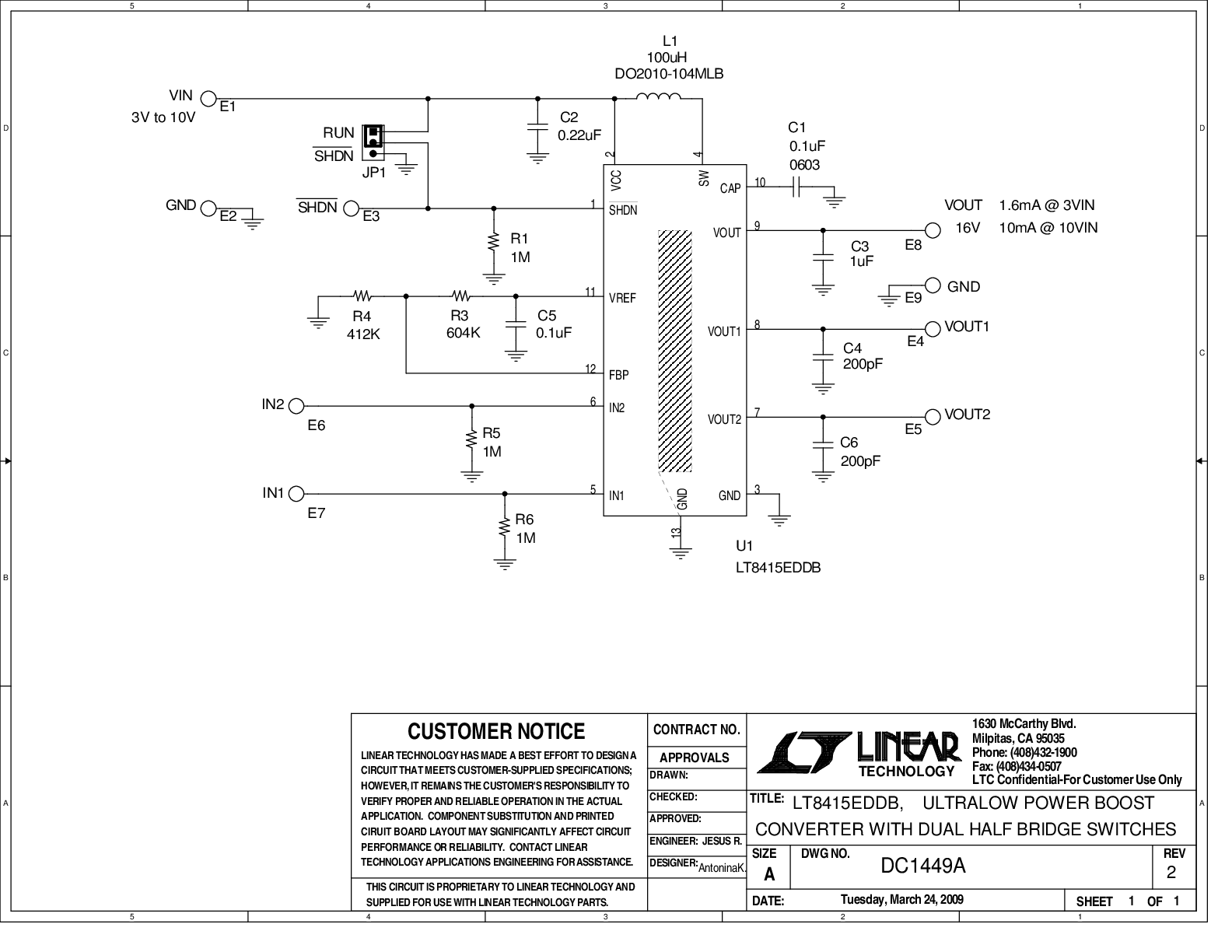

DC1449A

LT8415EDDB Demo Board | Ultralow Power Boost Converter with Dual Half-Bridge Switches

评估套件1

evaluation kit item images

DC1449A

LT8415EDDB Demo Board | Ultralow Power Boost Converter with Dual Half-Bridge Switches
工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路：

第1步：下载并在计算机上安装LTspice。

第2步：单击下面的链接，下载演示电路。

第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

spice tool Lt Spice

LT8415 Demo Circuit - 25mA, Ultralow Power Boost Converter with Dual Half-Bridge Switches (3.6V to 16V @ 1.6mA) Download

3.00K

spice tool Lt Spice

LT8415 - Step-Up (Boost) Regulators Download

1.78 K
