  • 宽输入电压范围：3V 至 60V
  • 低 IQ Burst Mode® 操作：8μA
  • 2MHz 时，效率高达 95%
  • ±1.5% 内部 1V 基准电压源
  • 高效和进行了 EMI 优化的 5V 分离式栅极驱动器
  • 100kHz 至 2MHz 固定开关频率，并具有外部时钟同步
  • 适用于低 EMI 的展频(SSFM)
  • 具有滞后的准确使能阈值
  • 可编程输出软启动和跟踪
  • 耐热性能增强型 12 引脚 MSOP 封装
LT8357
60V 2MHz、低IQ升压、SEPIC和反激式控制器
LT8357 Application Circuit LT8357 Pin Configuration LT8357 Performance Graph
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 2

技术文章 2

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

LTspice 3

LTspice中提供以下器件型号：

  • LT8357

LTpowerCAD

LTpowerCAD中提供以下器件的设计工具：

  • LT8357(BOOST)
  • LT8357(SEPIC
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
schematic 2
schematic 3
DC2937A

LT8357演示板 | 低IQ高功率升压转换器

立即购买 更多内容

产品详情

演示电路2937A采用LT8357作为360kHz低IQ、高功率升压转换器，通过10V至40V输入提供48V输出电压。该演示电路集成了展频(SSFM)功能以及用于高功率、高电压开关的分离栅极驱动器引脚。该转换器可以提供2A及更高的输出电流（参见演示手册中的图3）。处于关断模式时，该转换器具有极低的静态电流，非常适合汽车和其他电池供电应用。选择此演示电路上的跳线时，通过跳脉冲和突发工作(Burst Mode®)模式可以实现低静态电流。

LT8357升压转换器IC具有3V至60V的输入范围，适合汽车、电信和工业应用。它还具有8µA的低静态电流，使其非常适合电池供电系统。它可以通过5V分离栅极驱动来驱动低端N通道功率MOSFET。该控制器提供100kHz至2MHz的可调及可同步工作频率范围。在轻载下可以选择跳脉冲或低纹波突发工作模式以提高效率。它还集成了许多常见特性，如软启动、输入欠压锁定保护、可调频率和时钟同步。PGOOD表示输出电压何时处于稳压状态。

LT8357采用散热增强型12引脚MSE塑料封装。LT8357数据手册提供完整的器件、引脚、特性、操作说明和应用信息。必须将数据手册与DC2937A演示手册配合阅读。

eval board
schematic 4
schematic 5
schematic 6
EVAL-LT8357-AZ

LT8357 的最高性能、低 EMI 评估板

立即购买 更多内容

产品详情

评估电路 EVAL-LT8357-AZ 将 LT8357 用作 200kHz、低 EMI 和低 IQ 升压型控制器，在 4.5V 到 20V 输入范围内的输出为 24V。该评估电路采用展频(SSFM) 和 EMI 滤波器，以提供最佳的 EMI 性能。该板还包含占位符和轮廓，用于连接用于可选 EMI Shield 附件的夹子。该应用电路可以输出 2A 电流（参见用户指南中的图 4，最大输出电流与 VIN 曲线）。当处于关断状态时，转换器具有非常低的静态电流，非常适合汽车和其他电池供电应用。PULSE SKIP 和 BURST 模式可以通过跳线 JP1 来选择。每个用户可选选项都可在轻负载下实现低静态电流，并且还可以通过 JP1 与 SSFM 结合。

LT8357 升压型控制器 IC 在 3V 至 60V, 的输入范围内工作，适用于汽车、电信和工业应用。它具有 8μA 低静态电流，非常适合电池供电系统。它用 5V 分离栅极驱动器驱动低端 N 沟道功率 MOSFET。通过 SSFM 选项，该转换器可提供 100kHz 至 2MHz 的可调和同步操作。在轻载时，可选择 PULSE SKIP 或低纹波 BURST 模式，以提高效率。LT8357 具有软启动、输入欠压锁定、可调开关频率和时钟同步等流行特性。Power Good (PGOOD) 标志指示输出电压处于调节状态。

LT8357 采用耐热性能增强型 12 引脚塑料 MSE 封装。LT8357 数据手册提供了关于部件、引脚、特性、操作和应用信息的完整描述。必须结合 EVAL-LT8357-AZ 的用户指南，阅读本数据手册。
DC2937A
LT8357演示板 | 低IQ高功率升压转换器

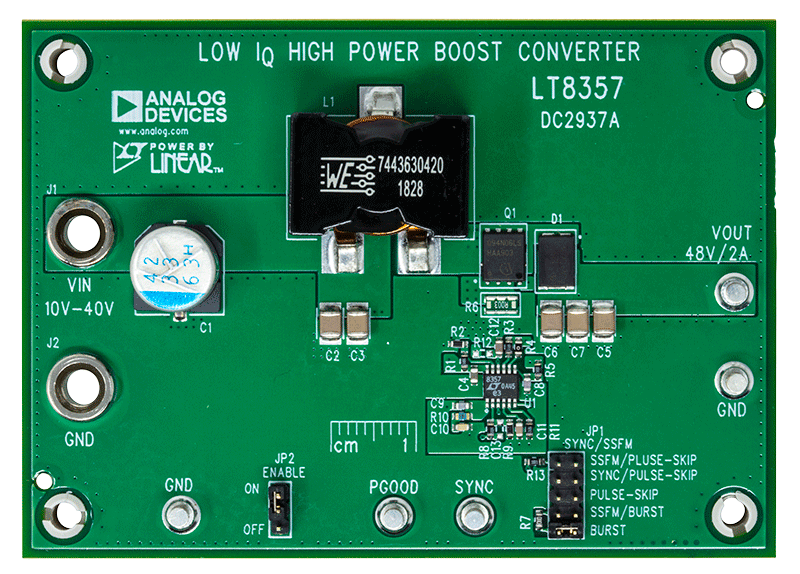

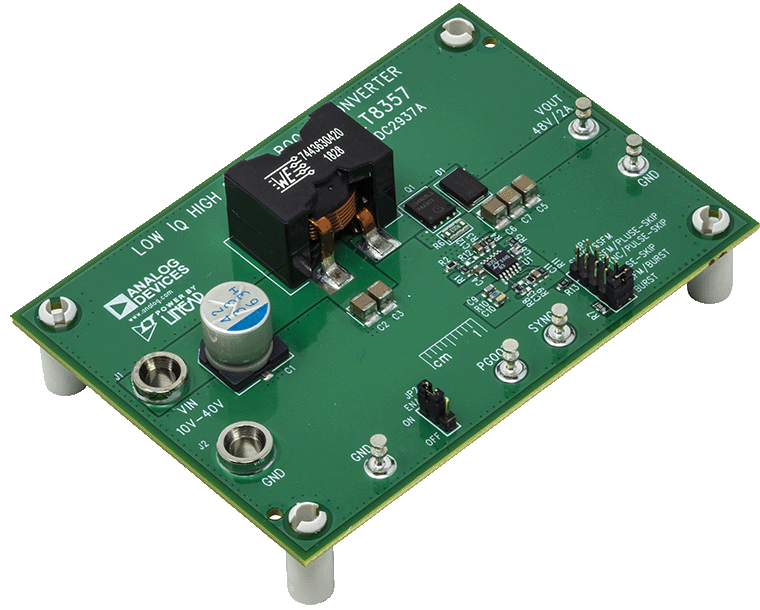

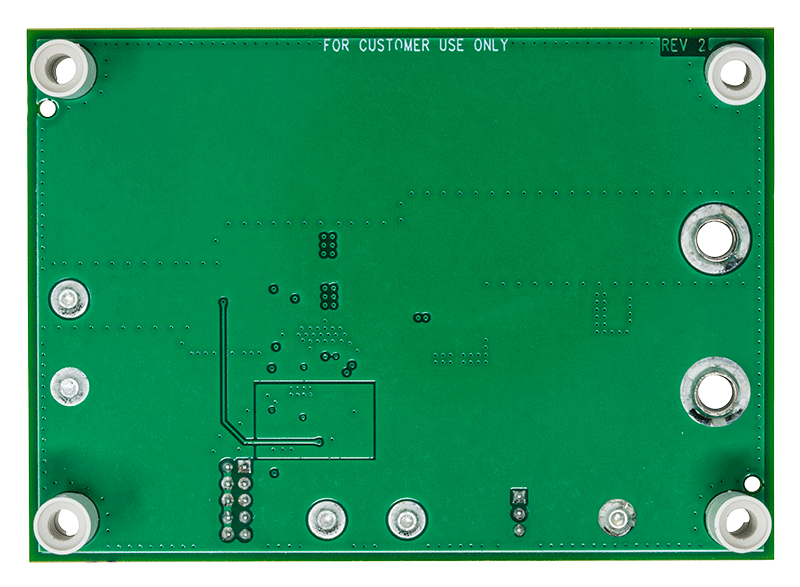

DC2937A Evaluation Board DC2937A Evaluation Board - Top View DC2937A Evaluation Board - Bottom View
EVAL-LT8357-AZ
LT8357 的最高性能、低 EMI 评估板

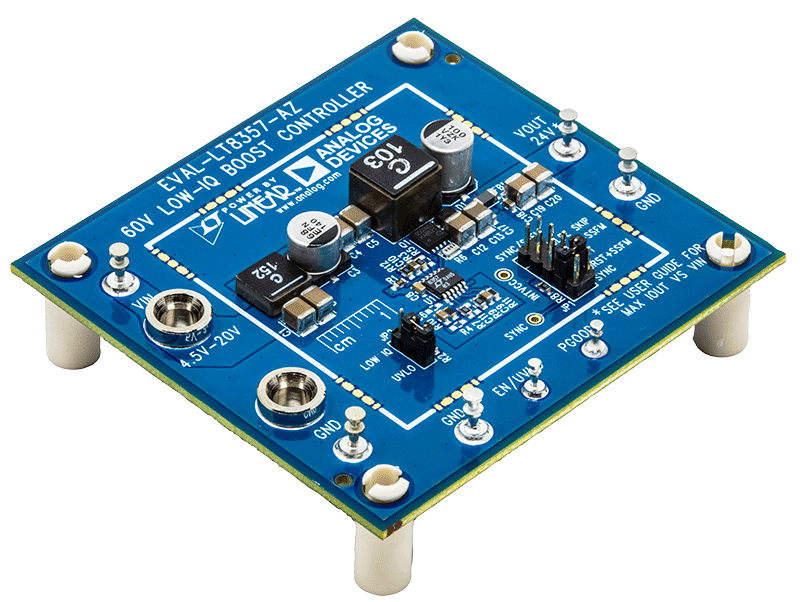

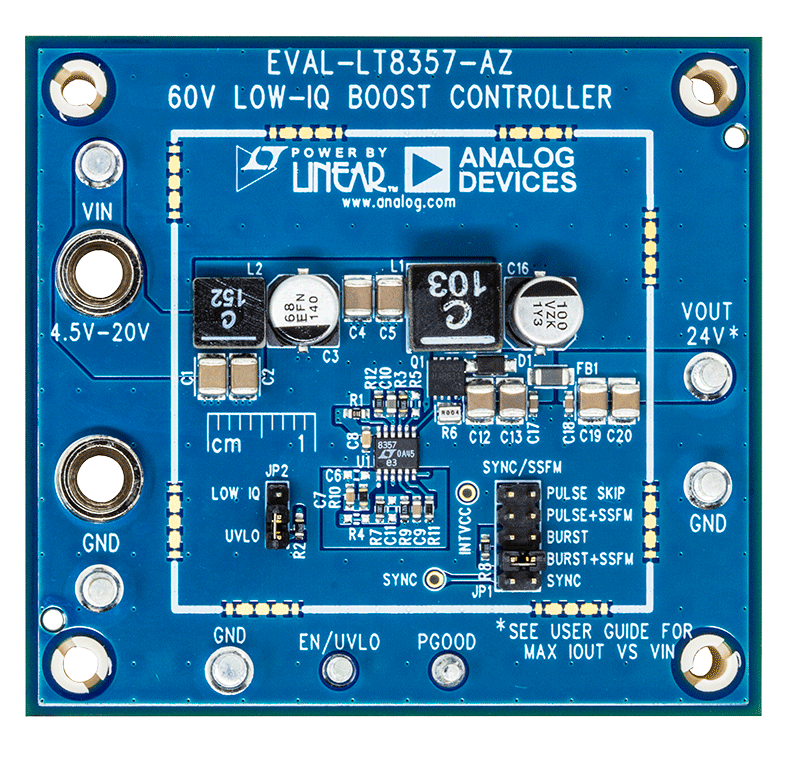

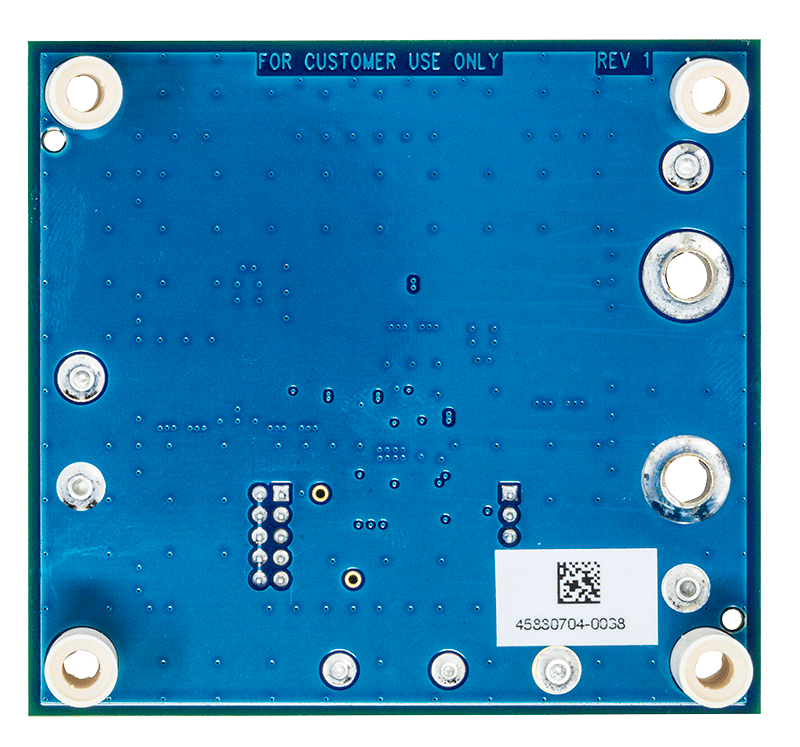

EVAL-LT8357-AZ Evaluation Board EVAL-LT8357-AZ Evaluation Board - Top View EVAL-LT8357-AZ Evaluation Board - Bottom View
