LT83203
推荐新设计使用具有超低噪声基准电压源的 18V、3A 降压型 Silent Switcher 3
- 产品模型
- 2
产品详情
- Silent Switcher® 3 架构
- 超低 RMS 噪声(10Hz 至 100kHz):4μVRMS
- 超低点噪声:10kHz 时为 4nV/√Hz
- 超低 EMI 辐射
- 超快瞬态响应
- <1μs 瞬态恢复时间

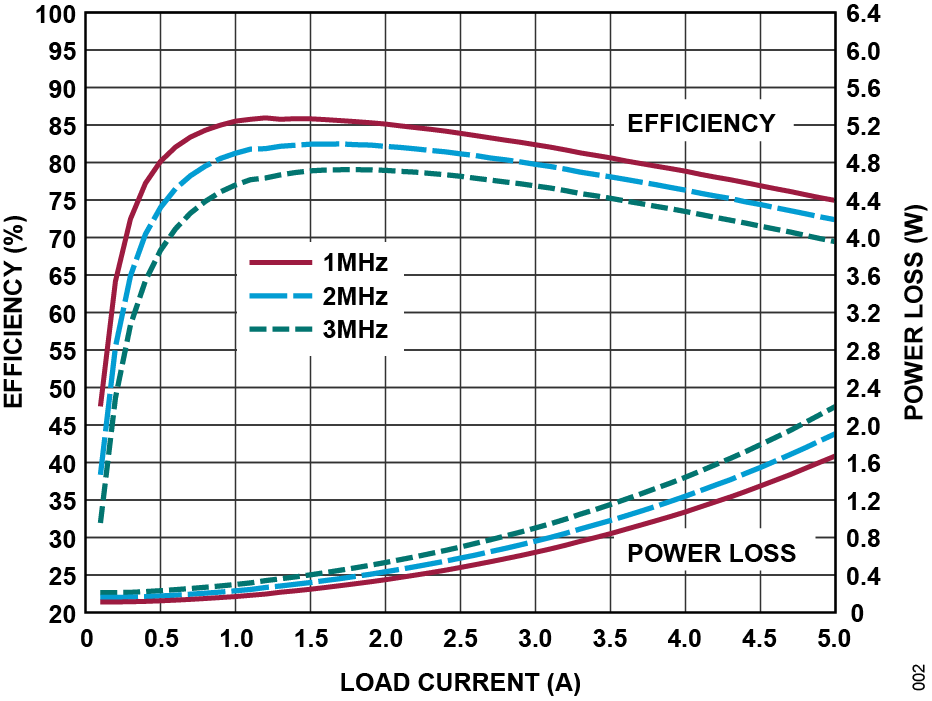

- 在高频下具有高效率
- 在 2MHz,12VIN至 3.3VOUT 范围内效率高达 93%
- 在 4MHz、12VIN 至 3.3VOUT 范围内效率高达 90%
- 输入电压范围:2.8V 至 18V
- 输出电压范围:0V 至 (VIN − 0.5V)
- 单位增益配置,输出高达 13V
- 最大连续输出电流
- LT83203:3A
- 快速最短开关接通时间:15ns
- 可调并且可同步:300kHz 至 6MHz;
- 精度参考:针对远程检测,在温度范围内为 ±0.7%;
- 支持动态输出电压控制
- 可通过引脚选择强制连续模式或脉冲跳跃模式
- 可编程电源正常

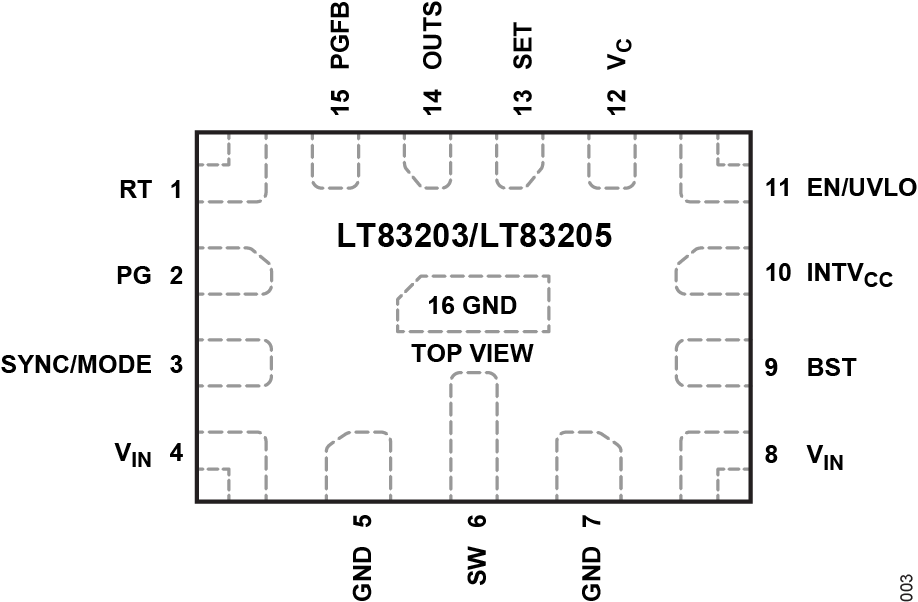

- 微型 15 引脚 3mm × 2mm LFCSP 封装;
- 引脚兼容系列:LT83201 (1A)、LT83203 (3A)、LT83205 (5A)
LT®83203/LT®83205 同步降压型稳压器设计独特,将超低噪声基准电压源与 Silent Switcher 架构相结合,以实现高效率和出色的宽带噪声性能。
创新的超低噪声架构在开关稳压器中提供了出色的低频(0.1Hz 至 100kHz)输出噪声性能。输出电压可用单个电阻器进行编程,从而产生与输出电压无关的几乎恒定的输出噪声。
Silent Switcher 架构最大限度地减少了 EMI 辐射,同时在高开关频率下具有高效率。
LT83203/LT83205 非常适合大电流、噪声敏感型应用,这些应用可受益于同步开关稳压器的高效率。
应用
-
- RF 电源:PLL、VCO、混频器、LNA、PA
- 高速/高精度 ADC/DAC
- 低噪声仪器仪表
- 通用电源
参考资料
数据手册 1
用户手册 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
LT83203RUDB#TRMPBF | LFCSP:LEADFRM CHIP SCALE | ||
LT83203RUDB#TRPBF | LFCSP:LEADFRM CHIP SCALE |
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件工具及仿真模型
LTpowerCAD
LTpowerCAD中提供以下器件的设计工具:
- LT83203
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

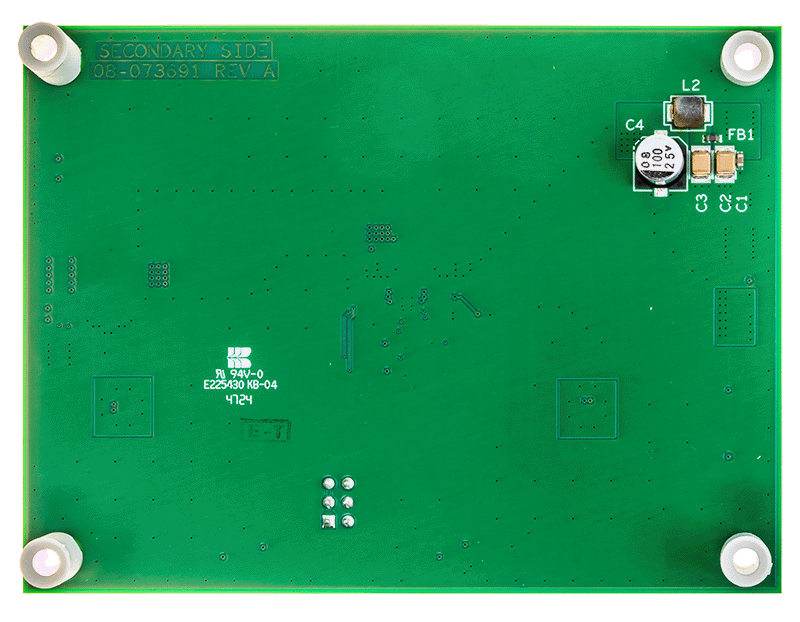

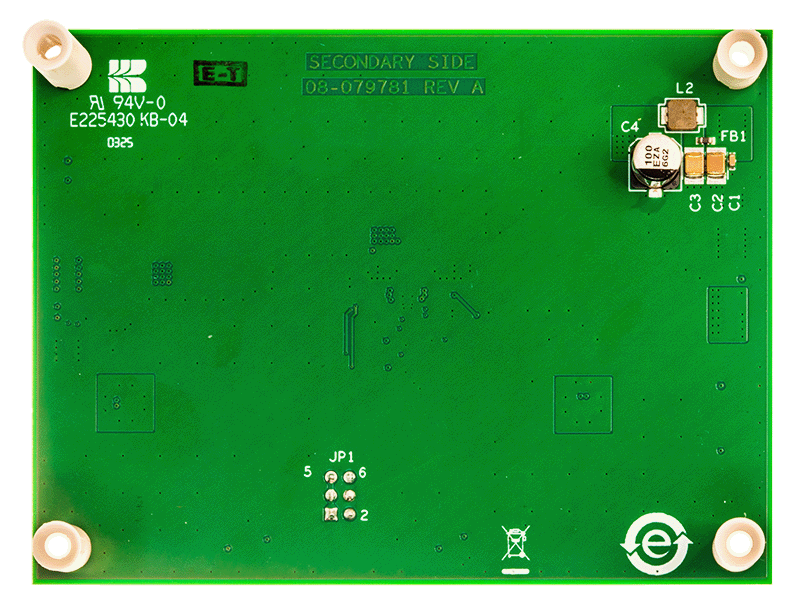

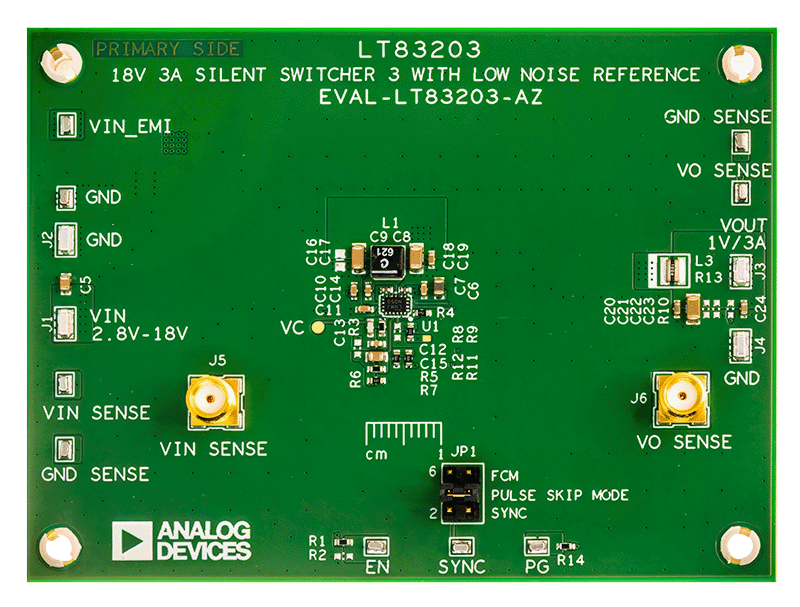

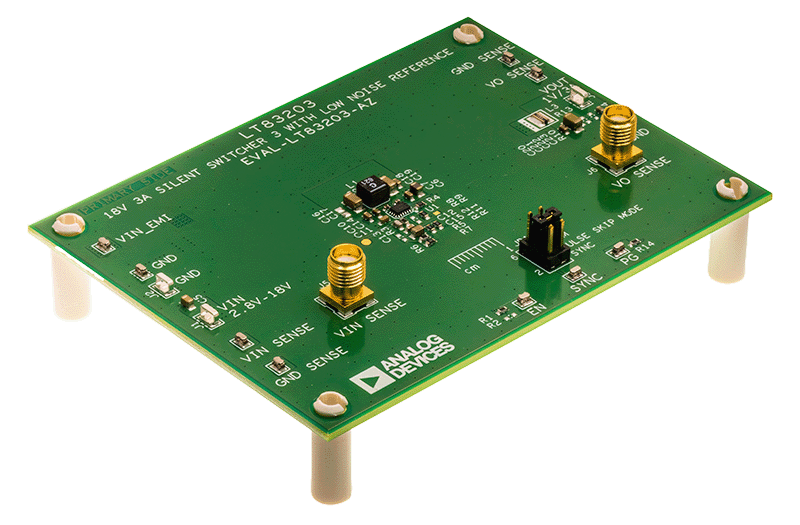

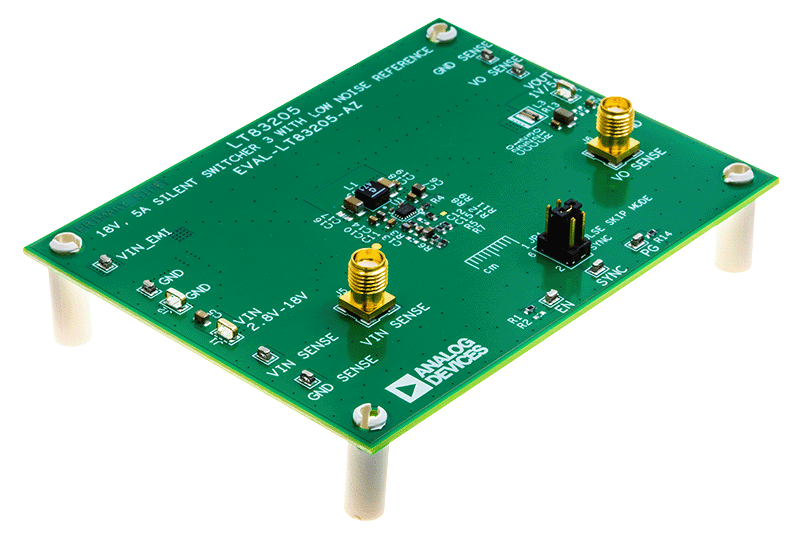

评估套件
