概览
优势和特点
- Silent Switcher®2 架构：实现紧凑、高效、低 EMI 解决方案
- PMBus/I2C 串行接口
- 遥测回读包括 VOUT、IOUT、VIN、裸片温度和故障
- 可编程电压、限流值、数字软启停、时序监控、UV/OV、相位、频率（高达 4MHz）和环路补偿
- 带有故障事件日志的集成 EEPROM
- 关键参数可通过配置电阻设置，无需编程，即可操作
- 在 0.6V 至 1.375V 电压下，整个温度范围内的输出电压精度为 ±0.25%
- 最多八相的多相负载分配
- 宽 VIN 范围：低至 2.9V 或 1.5V，带有 EXTVCC

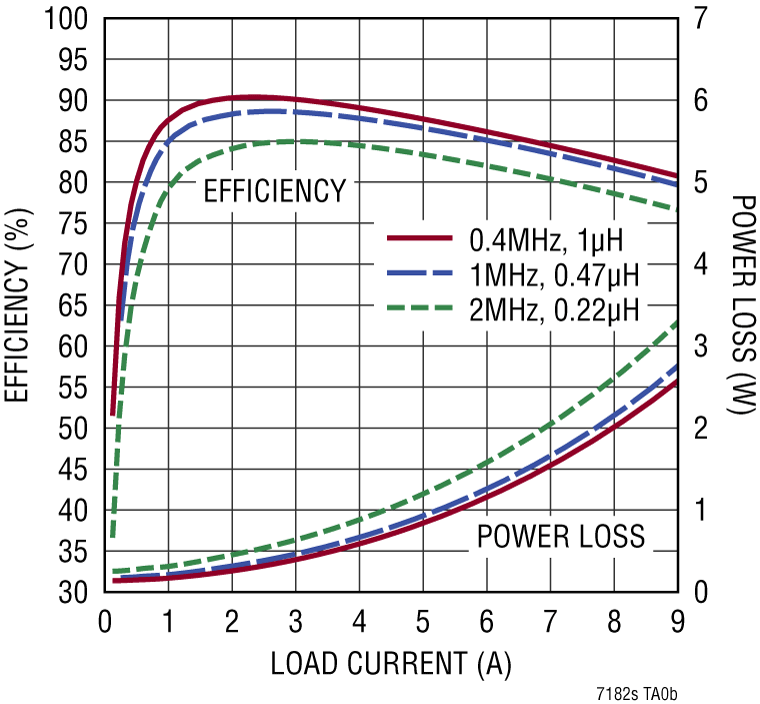

- 在 1MHz、12VIN 至 3.3VOUT范围内效率高达 95%
- VOUT 工作范围为 0.4V 至 5.5V (高达 0.85 • VIN)
- 差分远程 VOUT 检测
- 外部频率同步

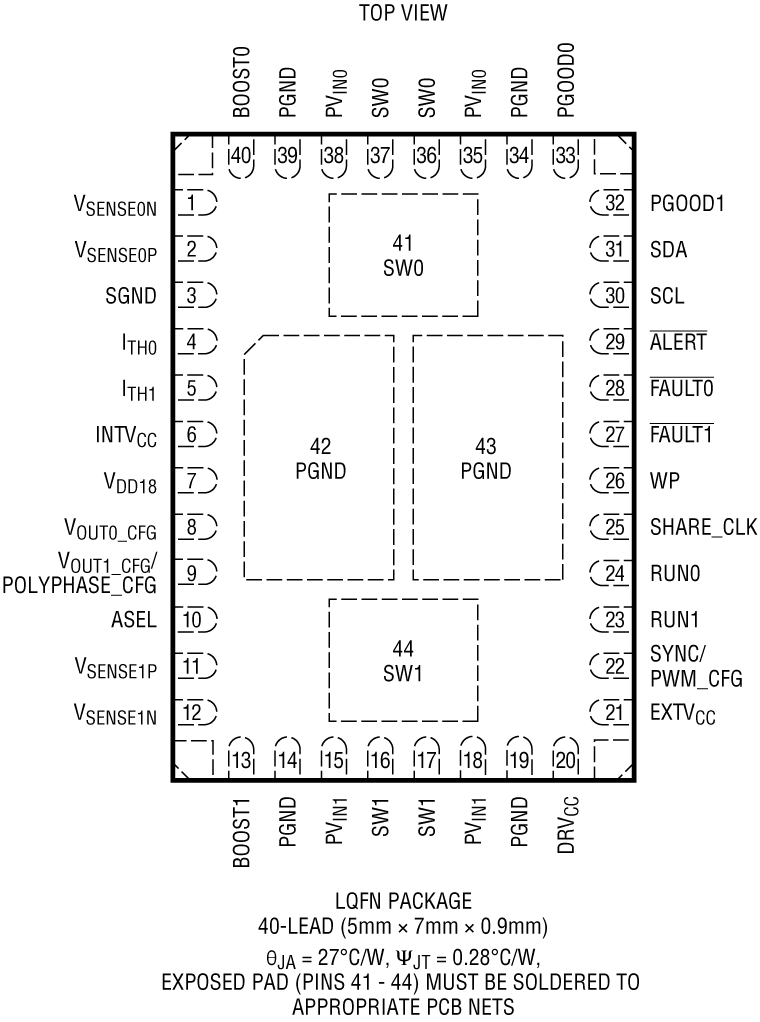

- 40 引脚、(5mm × 7mm) LQFN 封装

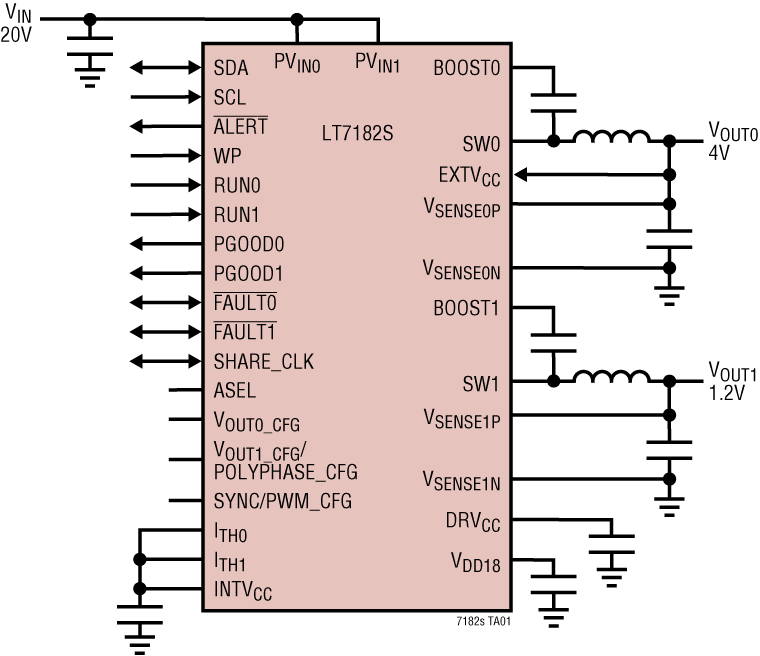

产品详情
LT7182S 是一款双输出、单片、多相 DC/DC 同步降压型稳压器。它可以同时从两个通道提供高达 6A 的连续电流，并且可以支持来自任一通道的高达 8A 的负载。LT7182S 采用带有集成 VIN 旁路电容器的第二代 Silent Switcher®架构，可实现快速、干净、低过冲的开关边沿，在高开关频率下提供高效率，同时最大限度地减少 EMI 辐射。
基于 I2C 的 PMBus 1.3 兼容串行接口，支持套件功能控制，并为系统监控提供遥测信息。LT7182S 由具有图形用户界面的 LTpowerPlay® 提供支持。
输出电压、频率、相位和套件地址可以使用电阻器进行配置，无需编程，即可运行。设置也可以通过串行接口写入和/或存储在 EEPROM 中。
最小导通时间为 20ns（典型值）的受控导通时间谷值电流模式控制架构可在低输出电压下实现高开关频率，并在较小的整体解决方案尺寸中，提供出色的瞬态响应。
应用
- 通信、存储和工业系统
- 数据中心和固态驱动器电源
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

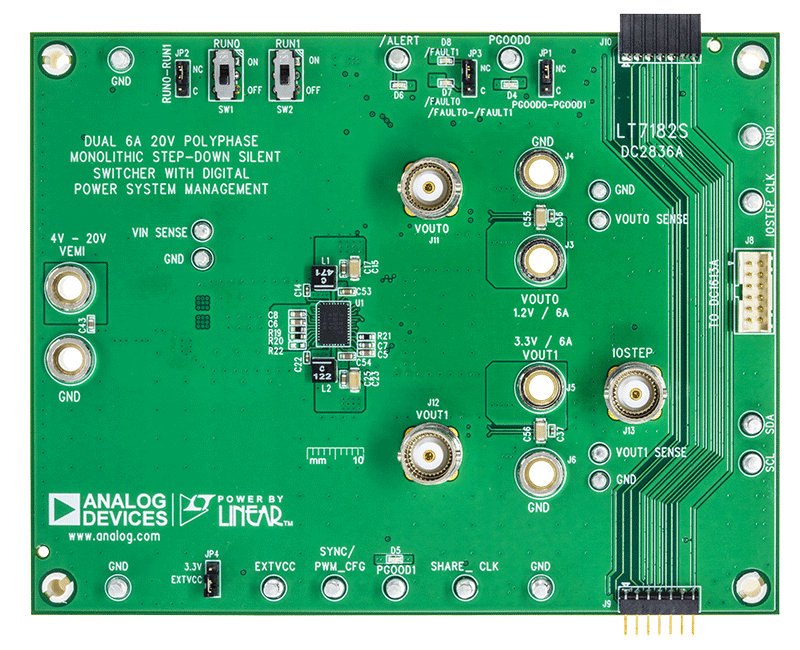

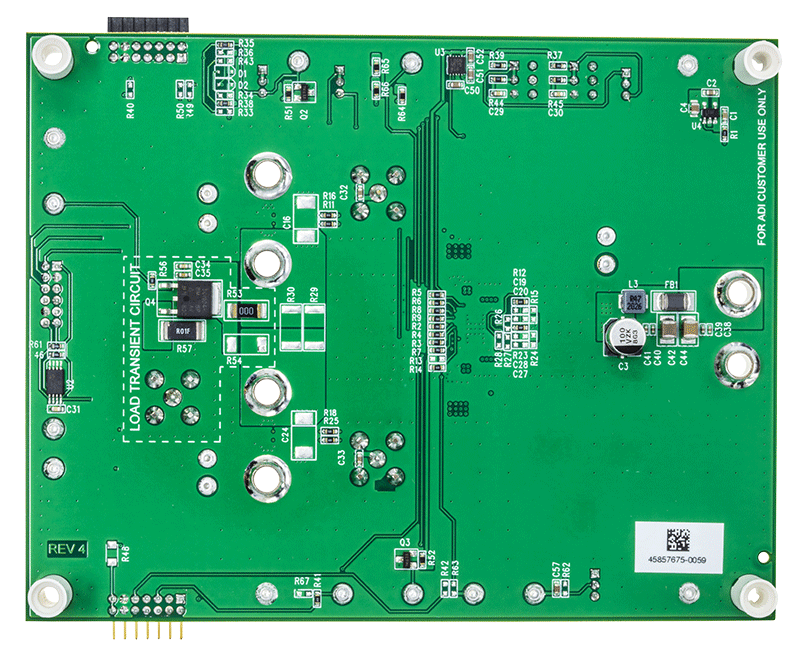

评估套件 (1)
参考资料
-
DC2836A - Demo Manual (Rev. 0)9/20/2021PDF1 M
-
LT7182S PMBus/I2C Reference Manual (Rev. 0)8/5/2021PDF547 K
工具及仿真模型
LTspice中提供以下器件型号：
LT7182S
