概览
优势和特点
- 宽 VIN 范围:4.4V 至 105V(110V 绝对最大值)
- 超低 EMI/EMC 发射:符合 CISPR 25 标准
- 将 48VIN 调节到 3.3VOUT 时 IQ 为 2µA
- 快速准确的输出电流设置和监控,无需外部 RSENSE
- 砖墙式限流值
- 最短接通时间低至:35ns
- 宽 VOUT 范围:1V 至 VIN
- 较大占空比操作
- 可编程固定频率:200kHz 至 2MHz
- 八种引脚可选固定(1.2V 至 15V)或可调输出电压
- 轻负载时可选择连续、脉冲跳跃或低纹波 Burst Mode® 操作
- 可与外部时钟 PLL 同步
- EXTVCC LDO 采用 VOUT = 3.3V 至 40V 为芯片供电
- OPTI-LOOP® 或固定内部补偿
- 输入和输出过压保护

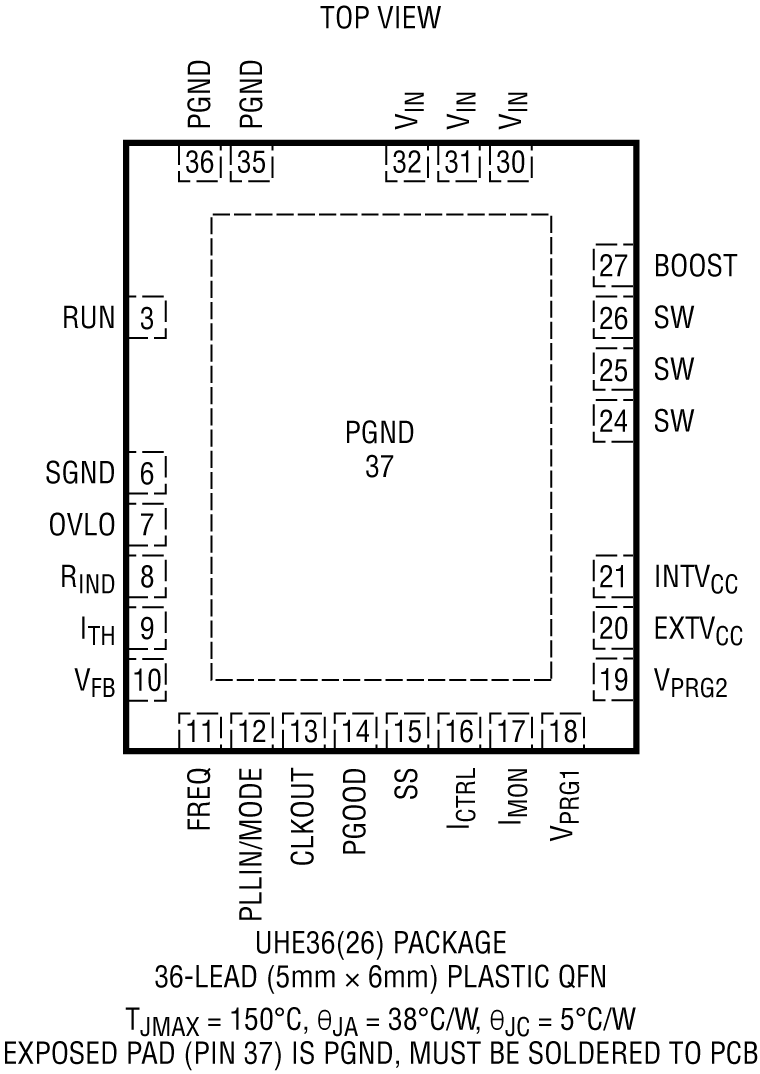

- 耐热性能增强型 (5mm × 6mm) QFN 封装

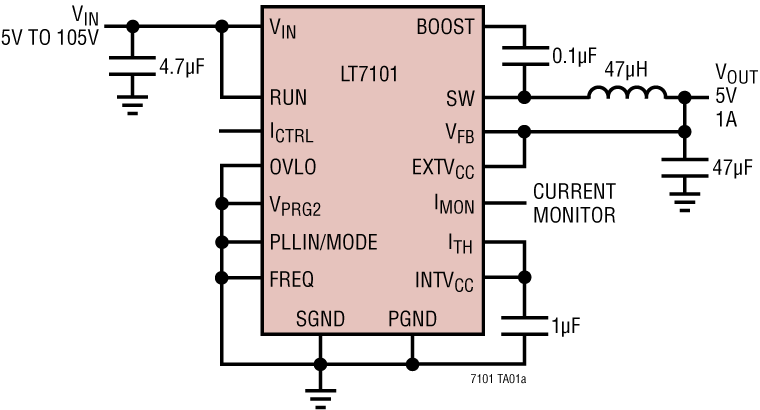

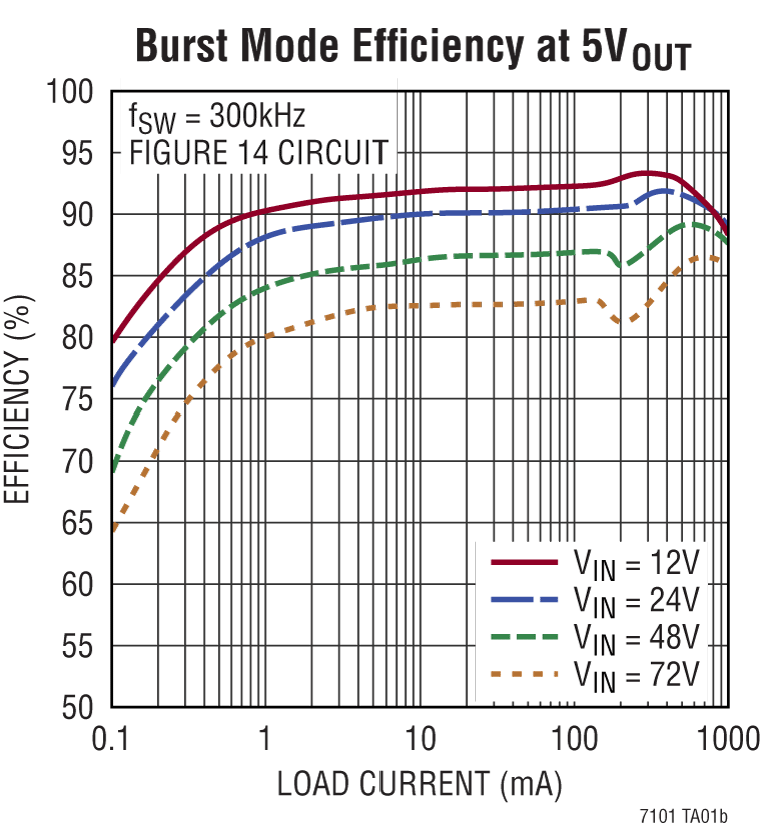

产品详情
LT7101是一款高效率、单芯片同步降压DC/DC转换器,利用恒频、平均电流模式控制架构。该转换器在4.4V至105V的输入电压范围内工作并提供1V至VIN的可调稳压输出电压,同时提供高达1A的输出电流。
LT7101采用高频工作和低较小导通时间,即使在极高降压比下也可缩小电感尺寸并支持恒频工作。此外,LT7101还可达到尽可能低的压差,并以较大占空比工作。在轻负载工作期间,可通过选择突发模式、跳脉冲或强制连续工作模式来优化转换器效率和输出纹波。
LT7101内置精确的高速平均电流编程和监控功能,无需外部检测电阻。其他特性包括旁路LDO以较大程度地提高效率、固定或可调输出电压和环路补偿以及众多保护特性以增强可靠性。
应用
- 电池充电器和CC/CV电源
- 汽车和军用系统
- 工业、航空电子和重型设备
- 医疗仪器和电信系统
产品分类
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

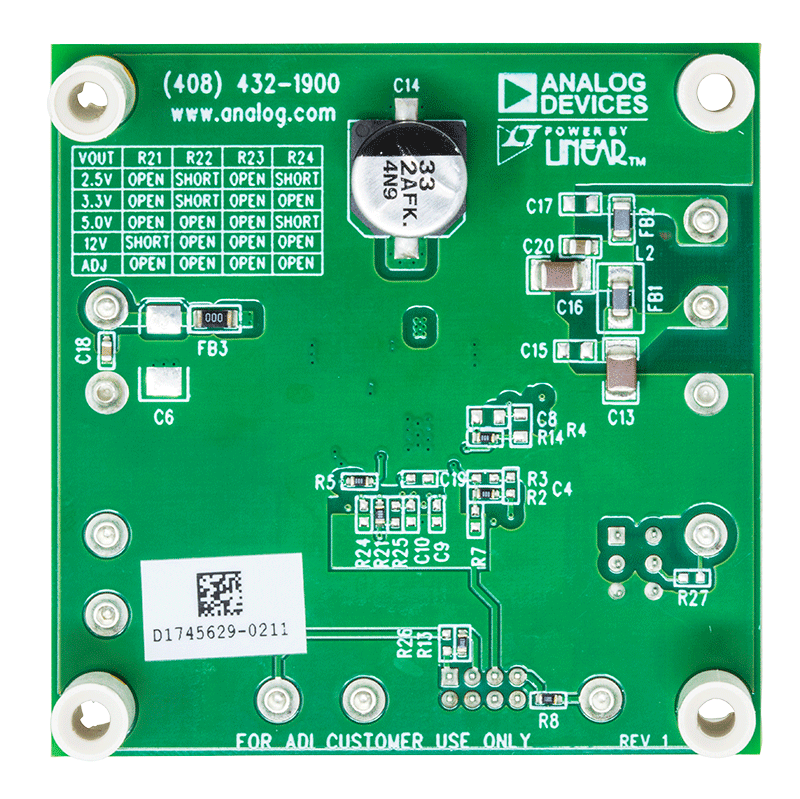

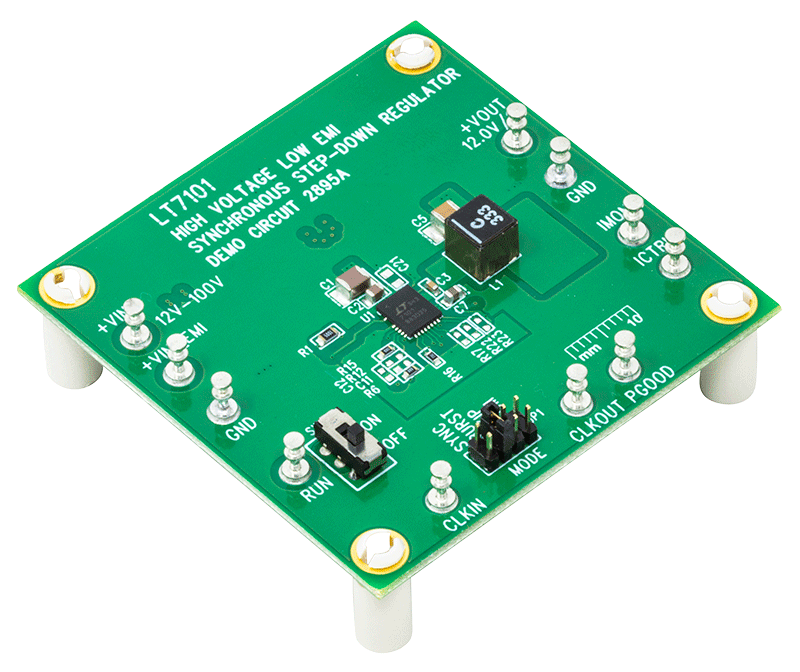

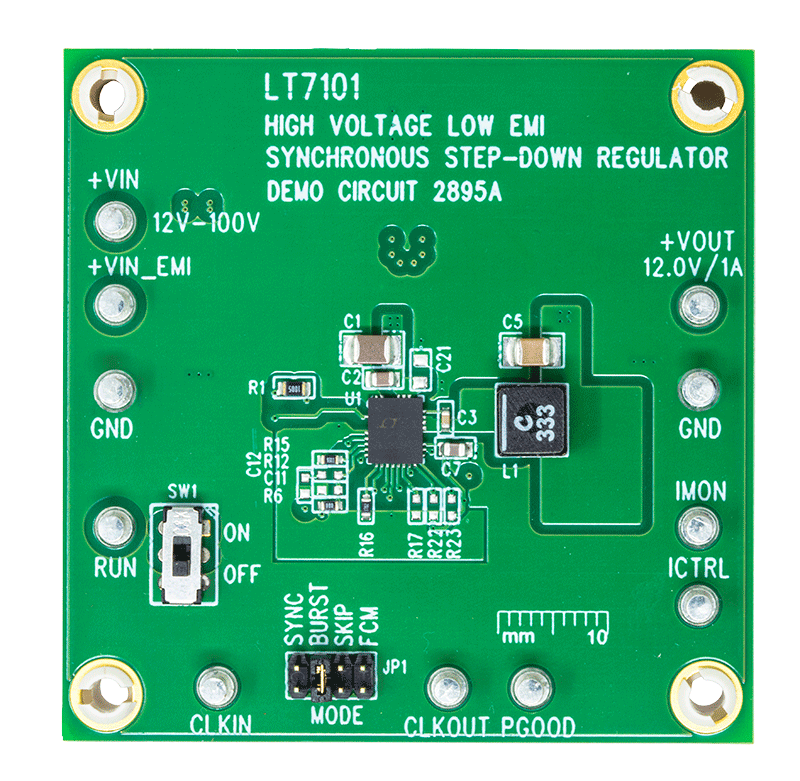

评估套件 (1)
