LT4256-1
LT4256-2

量产

正高电压热插拔控制器

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 允许将电路板安全地从带电背板中插入和拔出
  • 电源电压控制范围：10.8V 至 80V
  • 折返电流限制
  • 过流故障检测
  • 驱动一个外部 N 沟道 MOSFET
  • 可编程电源电压上电速率
  • 欠压保护
  • 锁断操作模式 (LT4256-1)
  • 自动重试 (LT4256-2)
  • 采用 8 引脚 SO 封装

LT4256-1/LT4256-2是高压热插拔(Hot Swap™)控制器，可实现电路板在背板带电状态下安全插入和拔出。内部驱动器驱动外部N沟道MOSFET开关，以控制10.8V至80V范围的供电电压。

LT4256-1/LT4256-2具备可调模拟折返电流限制功能。如果电源处于电流限制状态的时间超过可编程时长，N沟道MOSFET将关断，PWRGD输出变为低电平。LT4256-2在超时延迟后会自动重启，LT4256-1则保持闩锁状态，直至欠压(UV)引脚循环至低电平。

PWRGD输出可指示输出电压何时升至编程设定值以上。通过电源电压( VCC)端的外部电阻网络，可实现可编程欠压保护。

LT4256可作为LT1641设计的升级替代方案。

LT4256-1和LT4256-2型号采用8引脚SO封装，与LT1641引脚兼容。

重试/闩锁 特性 封装
LT4256-1 闩锁 欠压 SO-8
LT4256-2 重试 欠压 SO-8
LT4256-3 闩锁或重试 欠压/过压(UV/OV)、开路检测 SSOP-16

应用

  • 电路板热插拔
  • 电子断路器/电源总线
  • 工业高边开关/断路器
  • 24V/48V工业/报警系统
  • 特别适用于12V、24V和48V分布式电源系统
  • 48V电信系统
LT4256-1
LT4256-2
正高电压热插拔控制器
48V, 2A Hot Swap Controller Product Package 1
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 2

用户手册 1

技术文章 2

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
保护开关和控制器 1
LTC4260
推荐用于新设计 具 I2C 兼容型监视功能的正高电压热插拔控制器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice 2

LTspice中提供以下器件型号：

  • LT4256-1
  • LT4256-2
  • LT4256-3
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
schematic 2
schematic 3
schematic 4
DC1354B

LT1641-1、LT1641-2、LT4256-1和LT4256-2正高压热插拔控制器

立即购买 更多内容

产品详情

演示电路1354B是一款正高压热插拔控制器，内置LT®1641-1、LT1641-2、LT4256-1或LT4256-2。

该板有利于测量瞬态条件、具有不同负载的稳态操作和故障条件。该控制器可响应故障条件，如输入欠压(UV)、输出电源良好(PWRGD)故障，且过流和响应可通过输出电压(VOUT) LED状态和PWRGD引脚信号进行验证。如果MOSFET在过流条件下关闭，LT1641-1和LT4256-1会锁定且LT1641-2和LT4256-2会在超时延迟后自动重启。

DC1354B包含一个热插拔控制器、功率MOSFET、电流检测电阻、使能电路、输入电压箝位、栅极保护电路、用于反馈信号的电阻输出分压器和三个LED以指示输入和输出电压存在以及电源良好条件。

eval board
schematic 5
DC1354A-A

LT4256-1 Positive High Voltage Hot Swap Controllers with Latch-off (-1)

立即购买 更多内容

产品详情

DC1354A-A: Demo Board for the LT4256-1 Positive High Voltage Hot Swap Controllers





eval board
schematic 6
schematic 7
schematic 8
schematic 9
schematic 10
DC1354A-B

LT4256-2 Positive High Voltage Hot Swap Controllers with Auto-Retry(-2)

立即购买 更多内容

产品详情

DC1354A-B: Demo Board for the LT4256-2 Positive High Voltage Hot Swap Controllers





eval board
schematic 11
schematic 12
schematic 13
schematic 14
AD-APARDPFW-SL

2-port 10BASE-T1L Arduino Shield with SPoE Power Forwarding

立即购买 更多内容

特性和优点

  • Software-controlled Power and Data forwarding
  • Power isolation
  • Multiple SPoE classes
  • Complete connectivity passthrough
  • Compatible with Arduino Mega form-factor
  • Supports daisy chaining with other compatible boards

产品详情

The AD-APARDPFW-SL is a 10BASE-T1L power forwarder with Single Pair Power over Ethernet (SPoE) for development of field devices and applications on an AD-APARD32690-SL platform board. The SPoE powered device (PD) and isolated flyback regulator provide 12V power to the platform board. SPoE Class 10 to 12 (24V nominal) and Class 13 to 14 (55V nominal) are supported.

Designed for use on the AD-APARD32690-SL platform, the AD-APARDPFW-SL hardware features Arduino Mega Form-factor headers, and two 10BASE-T1L ports for connecting to a 10BASE-T1L Power Sourcing Equipment (PSE) such as the AD-RPI-T1LPSE-SL 2-port 10BASE-T1L with SPoE PSE Development Platform.

To allow board stacking and development of field device applications using Arduino shields, the AD-APARDPFWD-SL has extra tall headers that allow other Arduino shields to be stacked on top of it.

The design also features complete power and data isolation to the host AD-APARD32690-SL.

APPLICATIONS

  • Factory automation
  • Process control
  • Intelligent buildings
  • Secure field instruments
  • Internet of Things
DC1354B
LT1641-1、LT1641-2、LT4256-1和LT4256-2正高压热插拔控制器

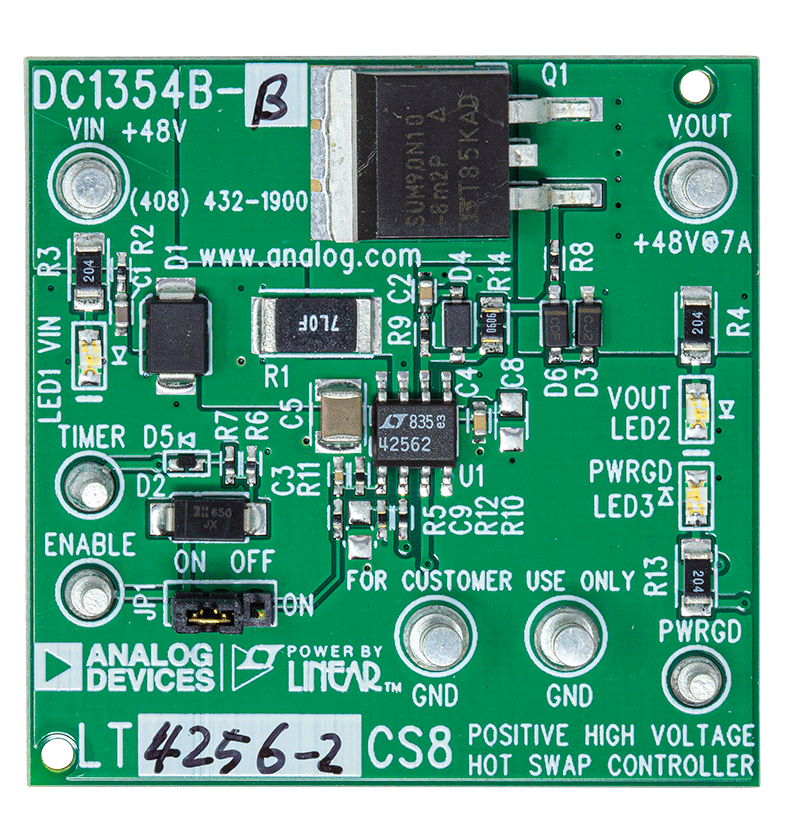

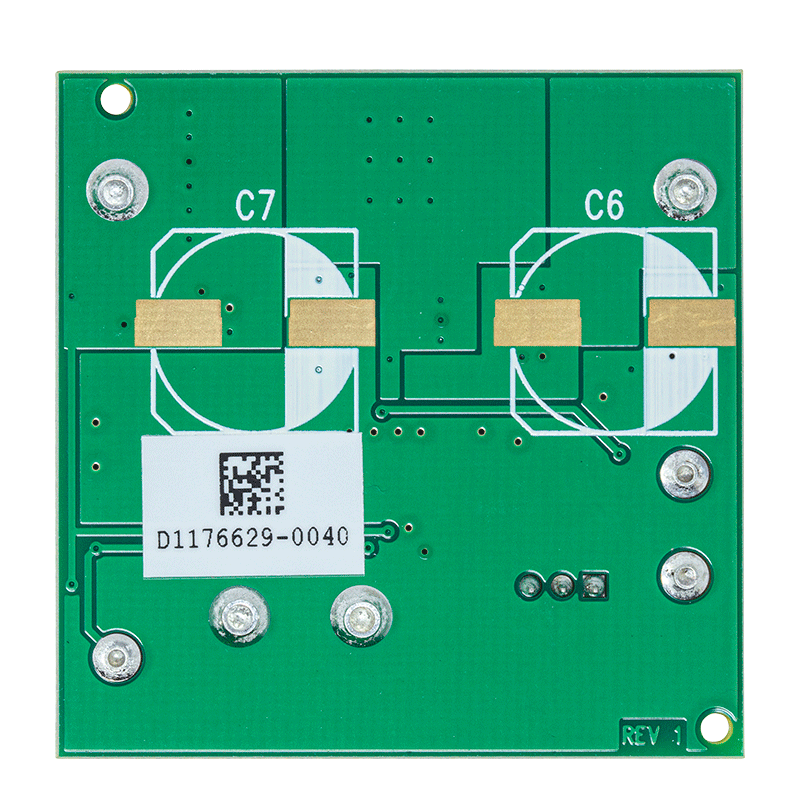

DC1354B-B Evaluation Board DC1354B-B Evaluation Board - Top View DC1354B-B Evaluation Board - Bottom View DC1354
DC1354A-A
LT4256-1 Positive High Voltage Hot Swap Controllers with Latch-off (-1)
DC1354A-A - Schematic
DC1354A-B
LT4256-2 Positive High Voltage Hot Swap Controllers with Auto-Retry(-2)

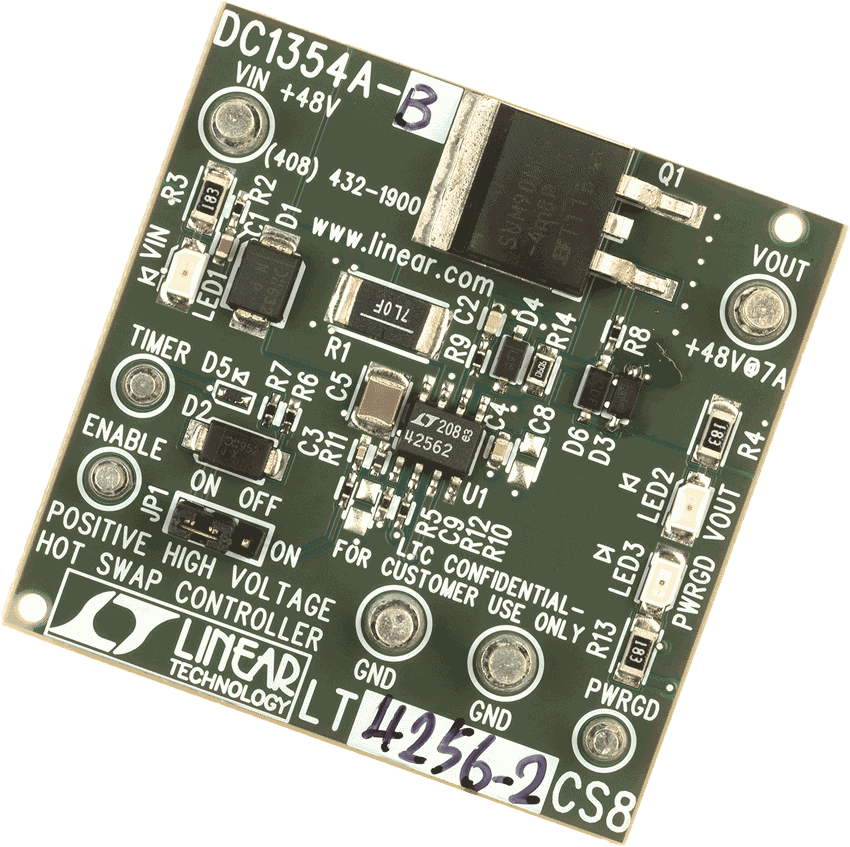

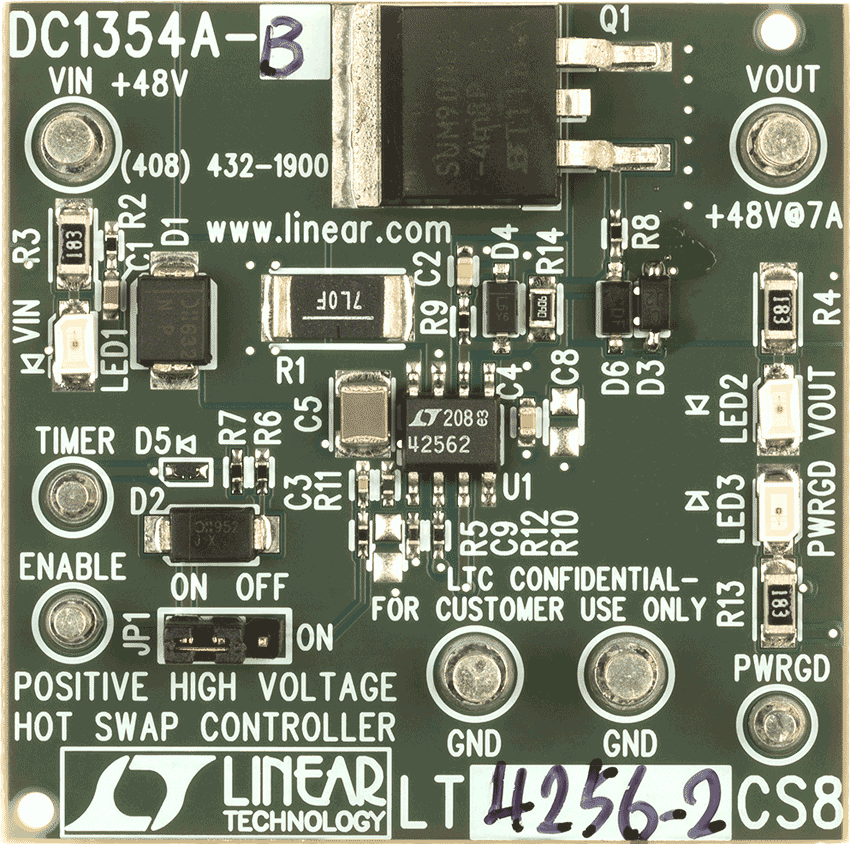

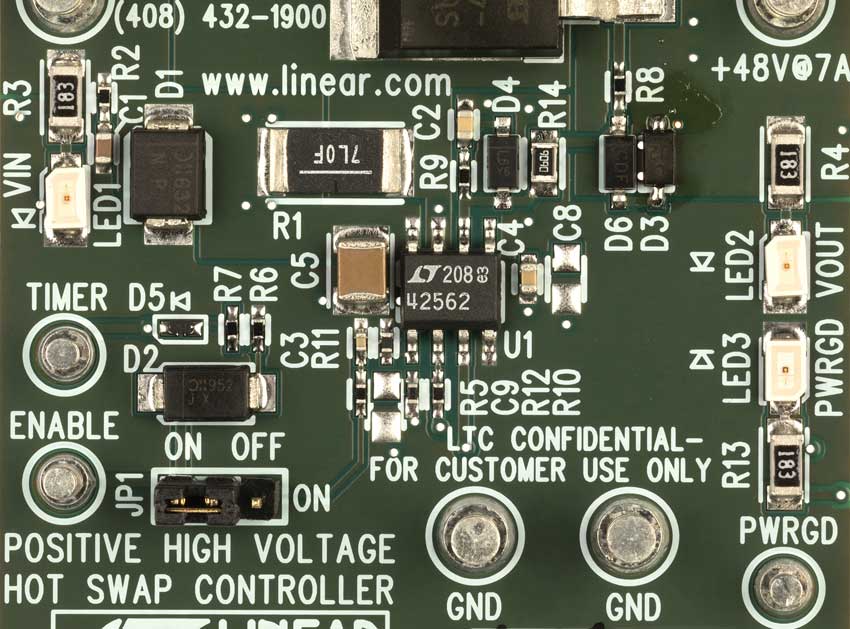

DC1354A-B Demo Board DC1354A-B Demo Board DC1354A-B Demo Board DC1354A-B Demo Board DC1354A-A - Schematic
AD-APARDPFW-SL
2-port 10BASE-T1L Arduino Shield with SPoE Power Forwarding
AD-APARDPFW-SL Evaluation Board Photo Angle View AD-APARDPFW-SL Evaluation Board Photo Top View AD-APARDPFW-SL Evaluation Board Photo Bottom View AD-APARDPFW-SL Block Diagram
