DC1354B

产品详情

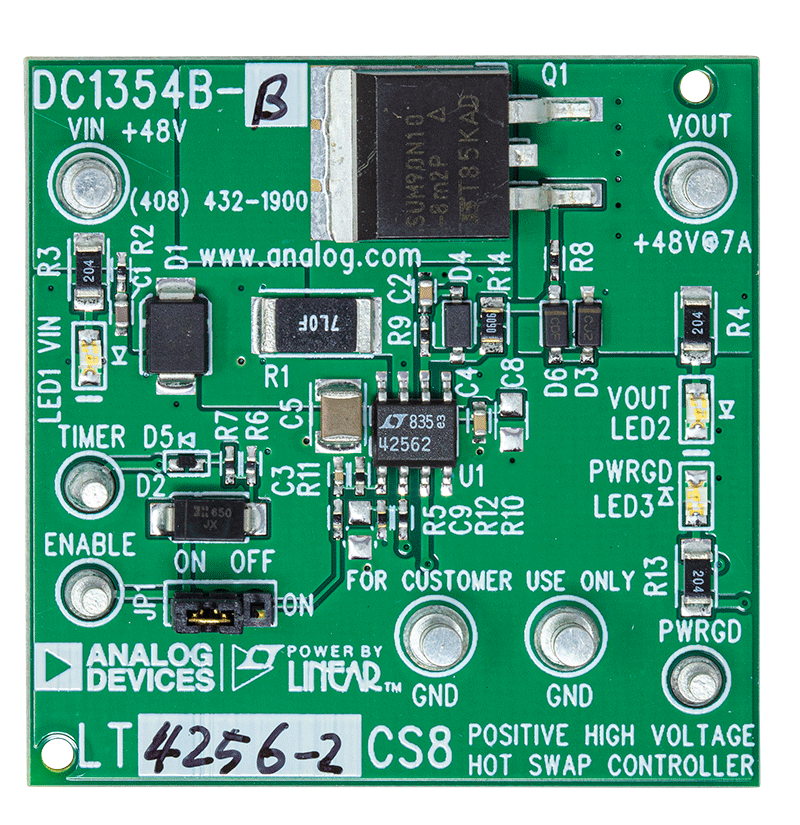

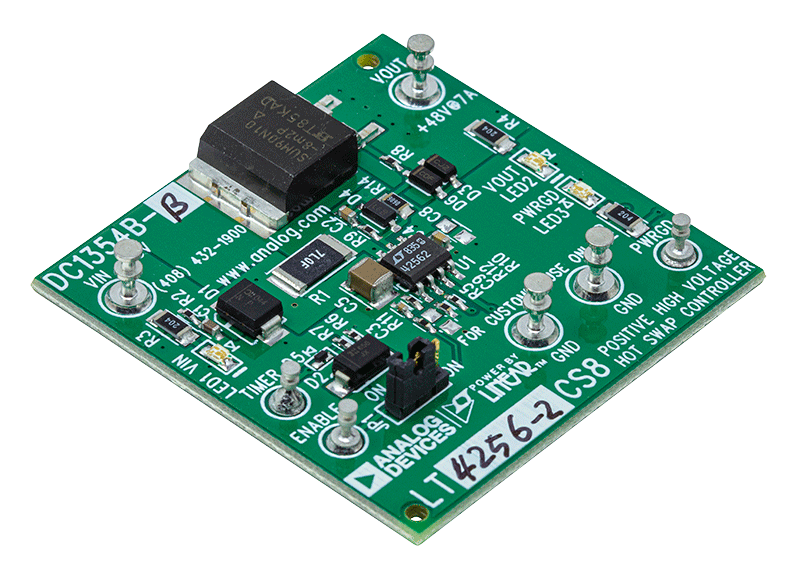

演示电路1354B是一款正高压热插拔控制器，内置LT^®1641-1、LT1641-2、LT4256-1或LT4256-2。

该板有利于测量瞬态条件、具有不同负载的稳态操作和故障条件。该控制器可响应故障条件，如输入欠压(UV)、输出电源良好(PWRGD)故障，且过流和响应可通过输出电压(V_OUT) LED状态和PWRGD引脚信号进行验证。如果MOSFET在过流条件下关闭，LT1641-1和LT4256-1会锁定且LT1641-2和LT4256-2会在超时延迟后自动重启。

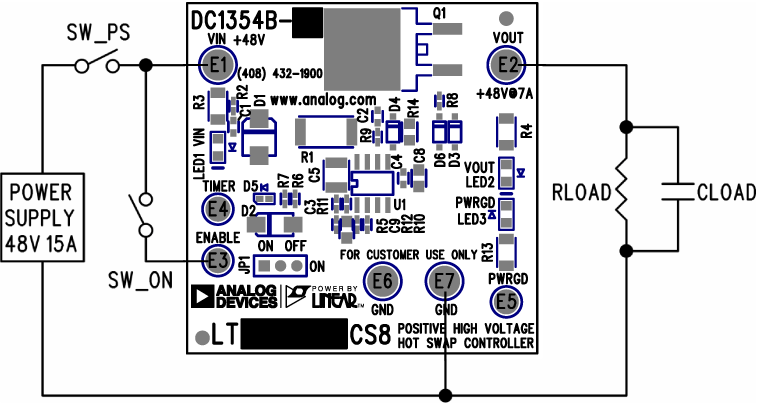

DC1354B包含一个热插拔控制器、功率MOSFET、电流检测电阻、使能电路、输入电压箝位、栅极保护电路、用于反馈信号的电阻输出分压器和三个LED以指示输入和输出电压存在以及电源良好条件。
