概览
优势和特点
- 可将电路板安全地从带电的背板中插入或拔出
- 电源电压控制范围：9V 至 80V
- 可编程模拟折返电流限制
- 用于一个外部 N 沟道传输晶体管的高压侧驱动
- 闭锁操作模式 (LT1641-1)
- 自动重试 (LT1641-2)
- 用户可编程电源电压上电速率
- 欠压闭锁
- 过压保护
- 两款器件均可提供 8 引脚 SO 封装
产品详情
LT®1641-1 / LT1641-2 是 8 引脚热插拔 (Hot Swap™) 控制器，它允许将电路板安全地从带电的背板中插入或拔出。通过采用一个外部 N 沟道传输晶体管，可使电路板电源电压以一种可编程速率斜坡上升。一个高压侧开关驱动器负责控制一个 N 沟道栅极以提供 9V 至 80V 的电源电压。
这两款芯片具有一个可编程模拟折返电流限制电路。如果芯片处于电流限制状态的时长超过了一个可编程的时间值，则 N 沟道传输晶体管将被锁断 (LT1641-1) 或被设为在一个超时延迟之后自动重启 (LT1641-2)。
当由 FB 引脚检测的输出电压位于容许范围以内时，PWRGD 输出将发出指示信号。ON 引脚负责提供可编程欠压闭锁。

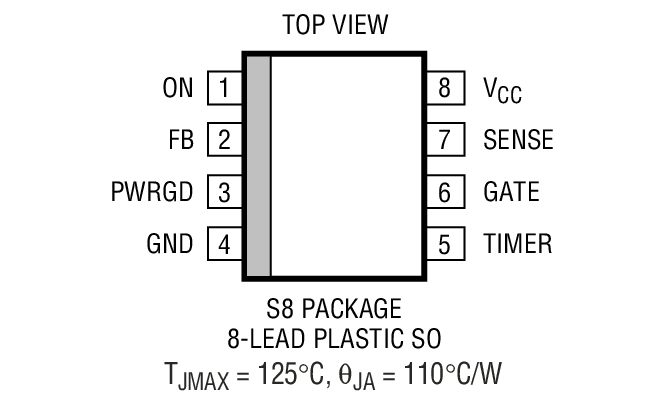

LT1641-1 / LT1641-2 采用 8 引脚 SO 封装。
应用
- 带电电路板插入
- 电子电路断路器
- 工业高压侧开关 / 电路断路器

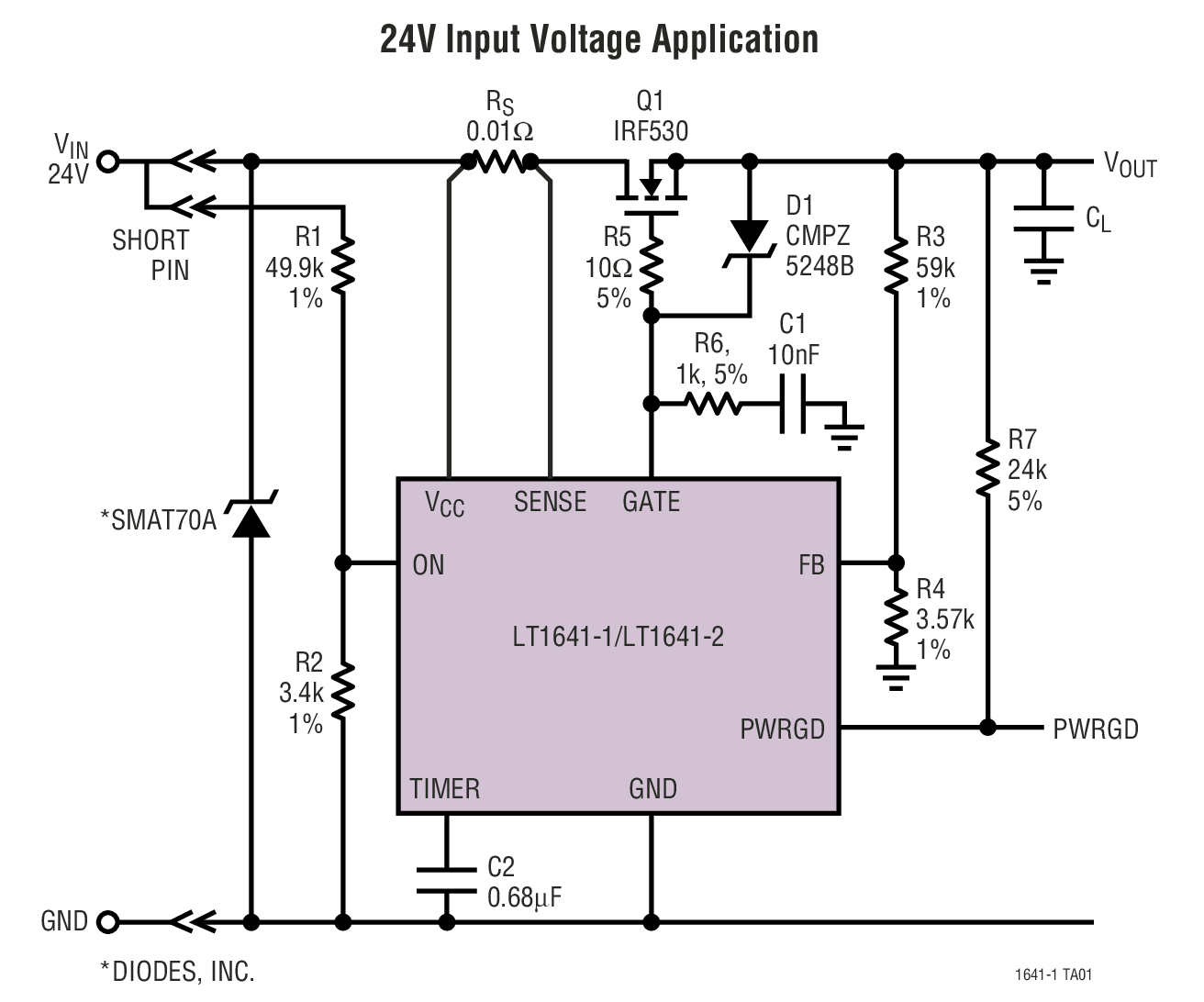

- 24V / 48V 工业 / 报警系统
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (3)
参考资料
-
R375 Reliability Data3/22/2018
-
DC1354A - Demo Manual9/24/2009
-
Hot Swap Controllers8/2/2023
工具及仿真模型
LTspice中提供以下器件型号：
LT1641-1
LT1641-2
