LT4220

双电源热插拨控制器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon
产品详情

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 用于正电源和负电源的热插拨 (Hot Swap™) 控制器
  • 电源跟踪模式
  • 工作电压范围为 ±2.7V 至 ±16.5V
  • 具折返式模拟电流限制
  • 允许电路板在带电背板上安全地插拨
  • 集电极开路式输出的电源状态良好比较器
  • 在一个电流故障之后进行自动重试或锁定
  • 两个欠压关断比较器输入
  • 电流故障指示
更多细节
show more Icon

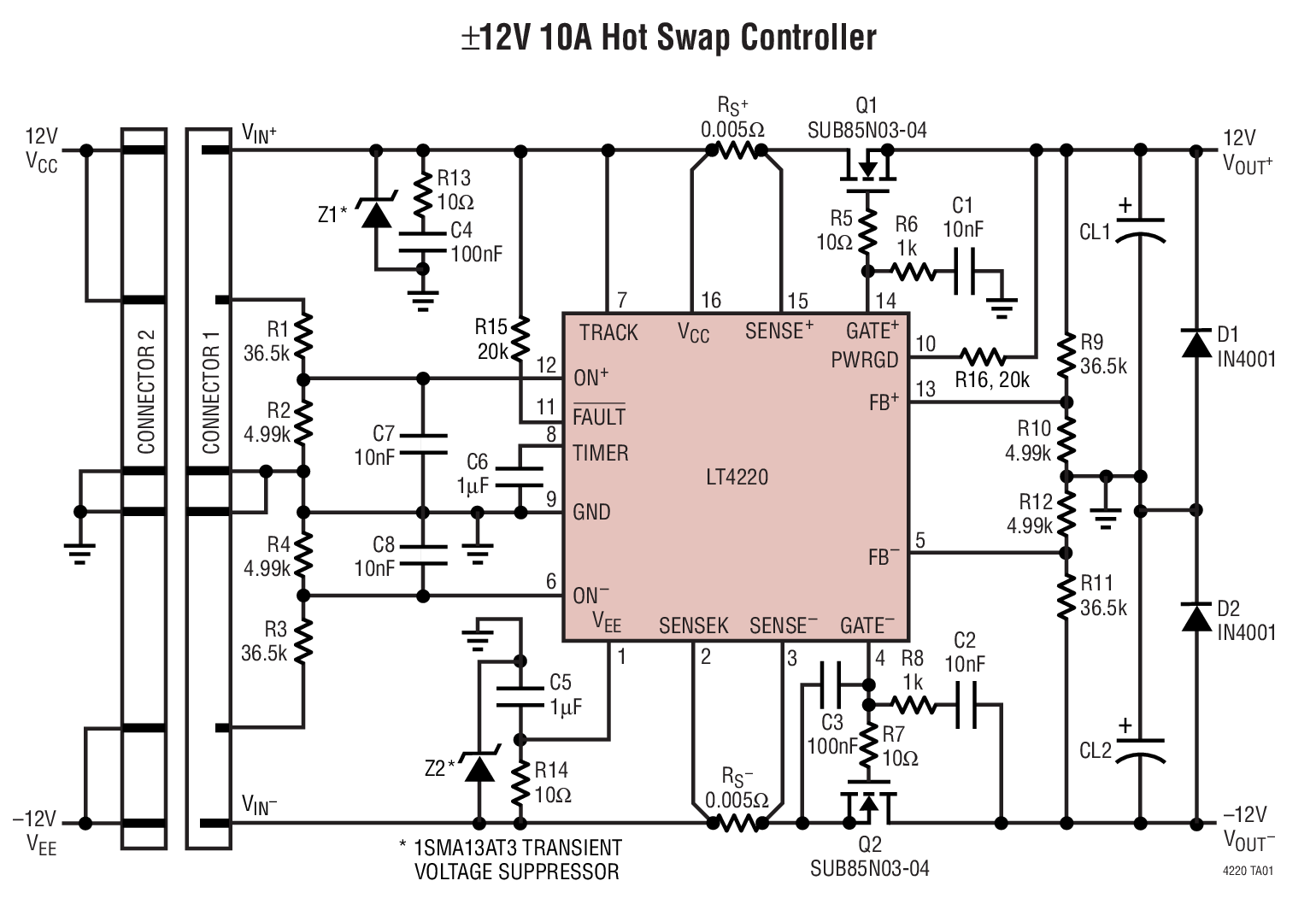

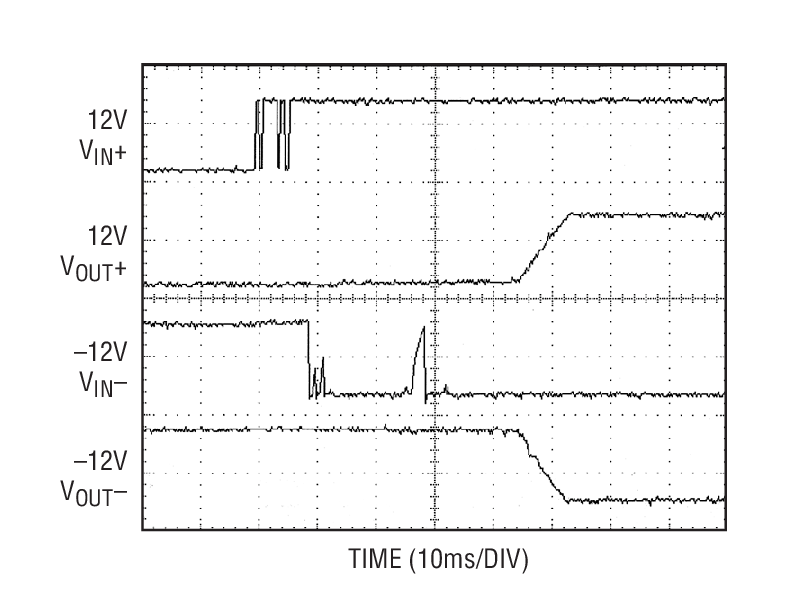

LT®4220 是 16 引脚双电压热插拨控制器允许电路板在带电背板上安全地插拨。该器件的工作电压可以是 2.7V 至 16.5V 与 -2.7V 至 -16.5V电源的任意组合。利用两个外部 N 沟道调整晶体管，可使电路板电源电压以一个可调速率进行斜坡上升。一种可选跟踪模式允许进行双电源跟踪控制，以使正电源和负电源电压一道斜坡上升。

 　　LT4220 具有折返电流限值功能，且能在任一个电源保持电流限值状态的时间超过一个可调时间量时将两个栅极全部锁断。可将该 IC 配置为在一个由同一定时器所设定的延迟之后自动再起动。

 　　一个电源状态良好信号表明由两个 FB 比较器监视的输出电压处于容差范围之内，且栅极驱动信号位于其满电压状态。

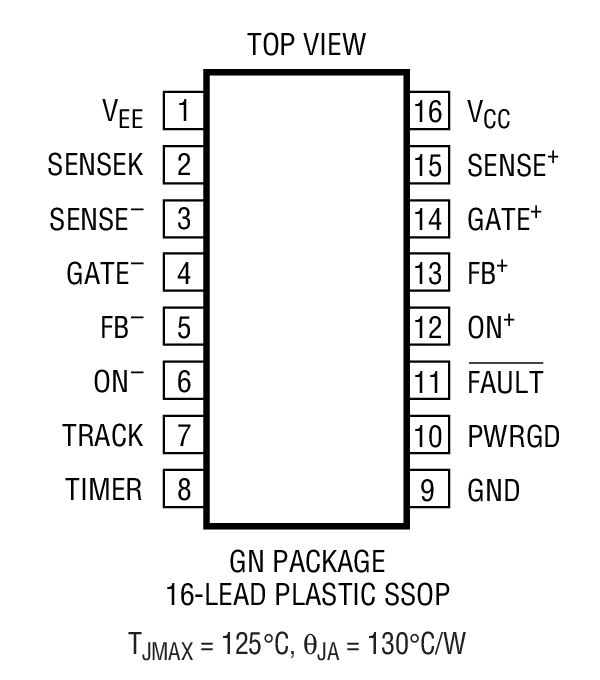

 　　LT4220 采用 16 引脚窄式 SSOP 封装。


Applications

  • 板卡带电插拨
  • RAID 系统
  • -5.2V ECL 电源
  • 工业控制
  • 分离电源系统
Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LT4220

文档

3
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 可靠性数据
  • 数据手册
  • 用户手册
  • 全部
    TickIcon
  • 英文
resetfilter

重置过滤器

数据手册

1

PDF Vector

PDF

更新 08/23/2007
英文

LT4220: Dual Supply Hot Swap Controller Data Sheet

打开PDF文件

redirect
259.00K
download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/23/2018
英文
R568 Reliability Data redirect icon

179.99 K

download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 09/24/2009
英文
DC665A - Demo Manual redirect icon

142.00K

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LT4220CGN#PBF 16-Lead SSOP (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT4220CGN#TRPBF 16-Lead SSOP (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT4220IGN#PBF 16-Lead SSOP (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT4220IGN#TRPBF 16-Lead SSOP (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 11, 2022

- 22_0235

Epoxy Change from Henkel 8290 to 8290A for GN Package

LT4220CGN#PBF

量产

LT4220CGN#TRPBF

量产

LT4220IGN#PBF

量产

LT4220IGN#TRPBF

量产

pdf

PCN22_0235_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

xlsm

Delta Qualification Matrix

Download

4月 6, 2022

- 22_0066

Laser Top Mark for 16QSOP Assembled in ADPG [PNG]

LT4220CGN#PBF

量产

LT4220CGN#TRPBF

量产

LT4220IGN#PBF

量产

LT4220IGN#TRPBF

量产

pdf

PCN22_0066_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 11, 2022

- 22_0235

arrow down

Epoxy Change from Henkel 8290 to 8290A for GN Package

LT4220CGN#PBF

量产

LT4220CGN#TRPBF

量产

LT4220IGN#PBF

量产

LT4220IGN#TRPBF

量产

pdf

PCN22_0235_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

xlsm

Delta Qualification Matrix

Download
4月 6, 2022

- 22_0066

arrow down

Laser Top Mark for 16QSOP Assembled in ADPG [PNG]

LT4220CGN#PBF

量产

LT4220CGN#TRPBF

量产

LT4220IGN#PBF

量产

LT4220IGN#TRPBF

量产

pdf

PCN22_0066_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download
软件和型号相关生态系统

软件和型号相关生态系统

部分模型 产品周期 描述
LTC4214
popup image
Cart

推荐新设计使用

负的低电压热插拔控制器

LTC4218
popup image
Cart

推荐新设计使用

热插拔控制器

评估套件

评估套件 1

reference details image

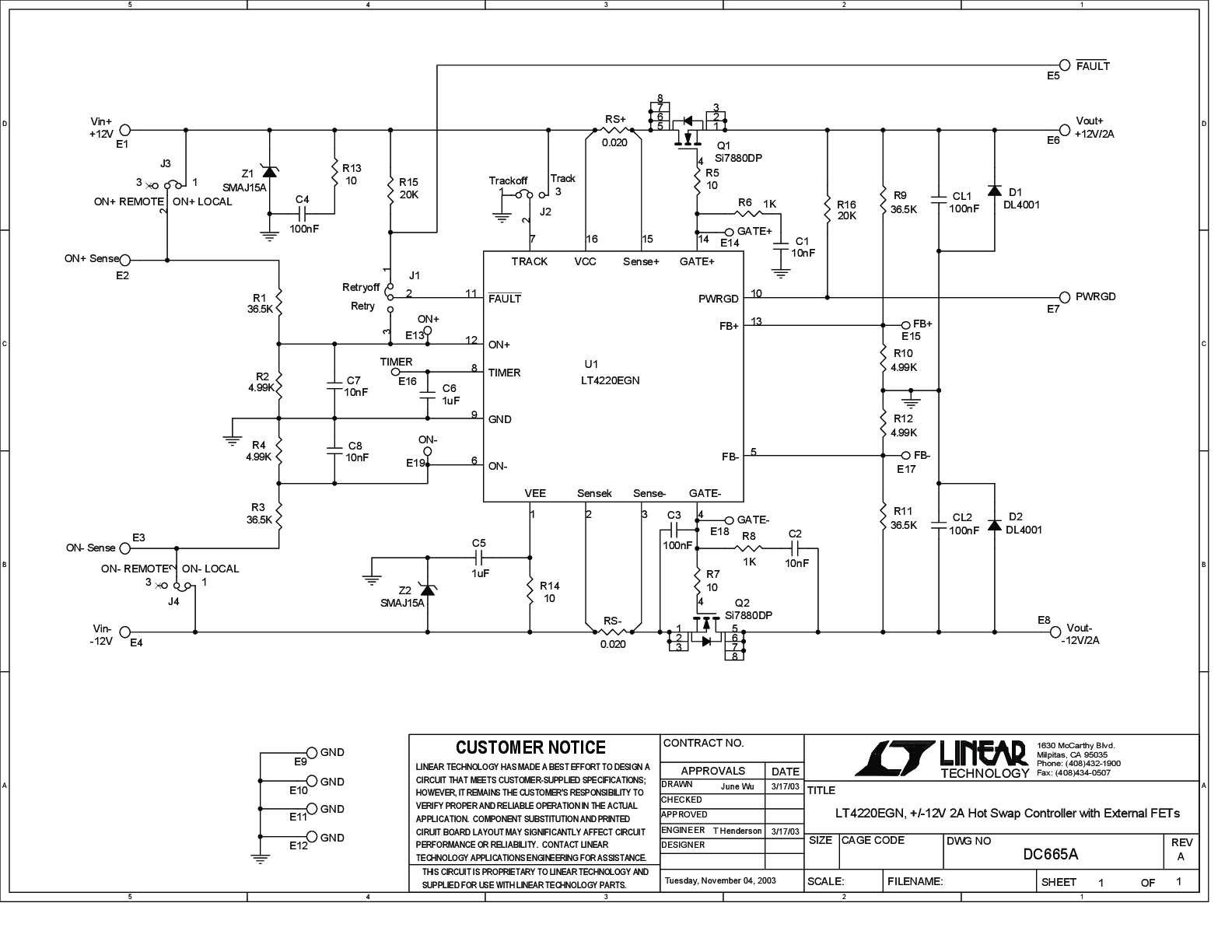

DC665A
