概览
优势和特点
- 调节两个副端输出
- 光耦合器反馈分压器和第二个输出同步驱动器控制器
- 真正的差分远端采样调节
- 高开关频率：达 800kHz
- 可编程电流限制
- 可编程软启动和电源良好
- 自动频率同步

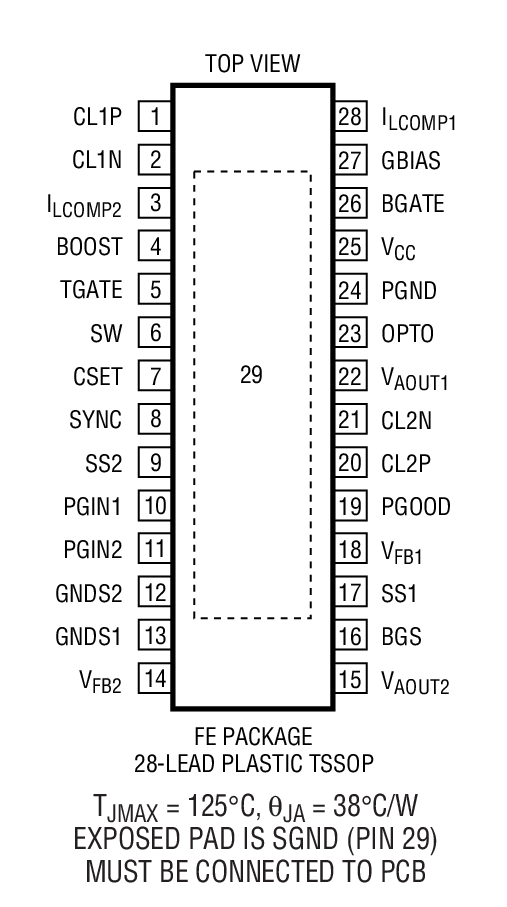

- 采用耐热性能增强型 28 引脚 TSSOP 封装
产品详情
LT®3804 是一款具光耦合器反馈控制功能的高效率降压型开关稳压器，用于调节单副端绕组隔离式电源中的多个输出。
LT3804 包含一个误差放大器和一个光耦合器驱动器，以调节第一个 (主) 输出。对于第二个输出调节，LT3804 包含一个完整的 PWM 控制器，以驱动双路同步 N 沟道 MOSFET。通过采用前沿调制，该器件可运用主端的电流或电压模式控制良好地运行。LT3804 同步至变压器副端绕组的下降沿，并可在单端或双端隔离式电源转换器拓扑中使用。用户可选的不连续导通模式改善了轻负载效率。
为每个输出反馈放大器采用了真正的差分开尔文 (Kelvin) 采样，以实现高调节准确度和设计简单性。LT3804 的其他特点包括软启动、电流限制和电源良好标记。
应用
- 48V 输入隔离式 DC/DC 转换器
- 多输出电源
- 离线式转换器
- DC/DC 电源模块
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

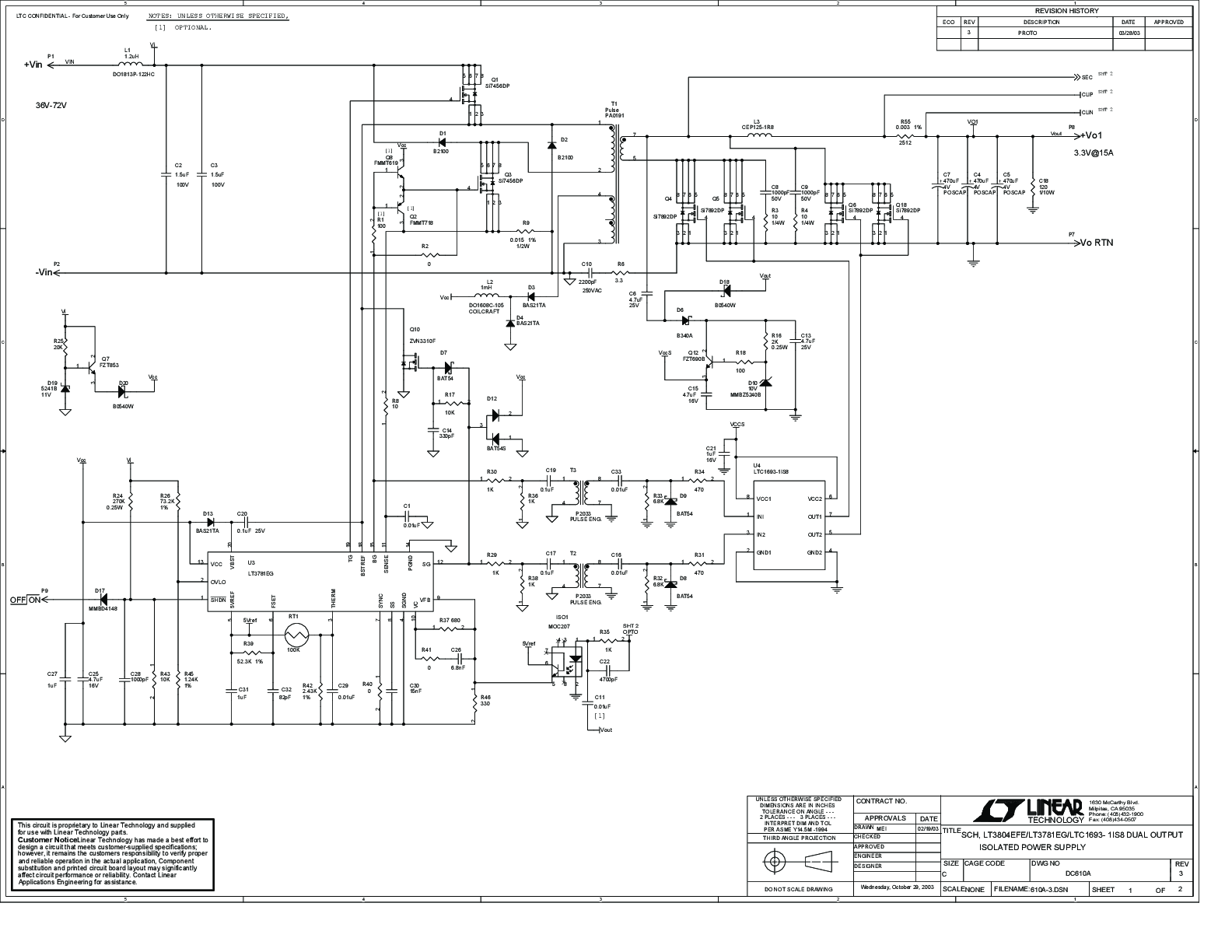

评估套件 (1)
参考资料
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LT3804EFE#PBF | 材料声明 | 质量和可靠性 | 28-Lead TSSOP w/ EP | |
| LT3804EFE#TRPBF | 材料声明 | 质量和可靠性 | 28-Lead TSSOP w/ EP | |
| Wafer Fabrication Data | R458 Reliability Data |
