特性
- 3.3A、42V 组合式电源开关
- 主 / 从 (1.9A / 1.4A) 开关设计
- 输出短路保护
- 宽输入范围：工作时为 2.5V 至 22V，最大瞬态电压为 40V
- 开关频率高达 2.5MHz
- 可容易地配置成一个升压、SEPIC、负输出或反激式转换器
- 可由用户进行配置的欠压闭锁
- 低 VCESAT 开关：在 2.75A 时为 250mV (典型值)
- 可同步至外部时钟
- 可同步至其他开关稳压器
- 高增益 SHDN 引脚可接受缓慢变化的输入信号
- 14 引脚 4mm x 3mm DFN 和 16 引脚 MSE 封装
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
LT®3581 是一款具内置故障保护功能的 PWM DC/DC 转换器，旨在帮助提供针对输出短路、输入 / 输出过压和过热情况的保护作用。该器件包括一个 42V 主开关和一个可连接在一起的 42V 从开关，以提供一个 3.3A 的总电流限值。
LT3581 是众多局部电源设计的理想选择。它可以容易地通过配置而成为升压、SEPIC、负输出或反激式结构，并能够从一个 5V 输入产生 12V/830mA 或 -12V/625mA 输出。此外，LT3581 的从开关还允许将该器件配置成高电压、高功率充电泵拓扑结构，这种拓扑结构具有非常高的效率，而且所需的组件少于传统电路。
LT3581 的开关频率范围可设定在 200kHz 至 2.5MHz 之间。该器件可在内部进行定时，其时钟振荡频率由连接在 RT 引脚和地之间的电阻器来设定，或者，也可以使其同步至一个外部时钟。时钟信号的一个缓冲版本从 CLKOUT 引脚排出，并可用于将其他兼容型开关稳压器 IC 同步至 LT3581。
LT3581 还具有创新的 SHDN 引脚电路，因而可接受缓慢变化的输入信号，并提供了一种可调的欠压闭锁功能。另外，这款器件还集成了诸如频率折返和软起动等附加功能。LT3581 采用 14 引脚 4mm x 3mm DFN 封装和 16 引脚 MSE 封装。
Applications
- 局部电源
- 真空荧光显示屏 (VFD) 偏置电源
- TFT-LCD 偏置电源
- 汽车引擎控制单元 (ECU) 电源
2
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT3581
文档
筛查
1 应用
-
全部
-
数据手册
-
用户手册
-
应用笔记
-
可靠性数据
-
技术文章
-
全部
-
英文
-
日文
数据手册
2
用户手册
1
848.00K
应用笔记
1
可靠性数据
1
20.92 K
技术文章
4
HTML
HTML
HTML
HTML
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
数据手册 1
可靠性数据 1
用户手册 1
应用笔记 1
技术文章 3
1.5A, Negative Regulator Expands Family of Current-Reference Linear Regulators
Two High Power Monolithic Switching Regulators Include Integrated 6A, 42V or 3.3A, 42V Power Switches, Built-in Fault Protection and Operation up to 2.5MHz
Differences Between the Ćuk Converter and the Inverting Charge Pump Converter
新闻 1
视频
1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LT3581EDE#PBF |
14-Lead DFN (4mm x 3mm w/ EP)
|
|
|
| LT3581EDE#TRPBF |
14-Lead DFN (4mm x 3mm w/ EP)
|
|
|
| LT3581EMSE#PBF |
16-Lead MSOP w/ EP
|
|
|
| LT3581EMSE#TRPBF |
16-Lead MSOP w/ EP
|
|
|
| LT3581HDE#PBF |
14-Lead DFN (4mm x 3mm w/ EP)
|
|
|
| LT3581HDE#TRPBF |
14-Lead DFN (4mm x 3mm w/ EP)
|
|
|
| LT3581IDE#PBF |
14-Lead DFN (4mm x 3mm w/ EP)
|
|
|
| LT3581IDE#TRPBF |
14-Lead DFN (4mm x 3mm w/ EP)
|
|
|
| LT3581IMSE#PBF |
16-Lead MSOP w/ EP
|
|
|
| LT3581IMSE#TRPBF |
16-Lead MSOP w/ EP
|
|
- LT3581EDE#PBF
- 引脚/封装图-中文版
-
14-Lead DFN (4mm x 3mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT3581EDE#TRPBF
- 引脚/封装图-中文版
-
14-Lead DFN (4mm x 3mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT3581EMSE#PBF
- 引脚/封装图-中文版
-
16-Lead MSOP w/ EP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT3581EMSE#TRPBF
- 引脚/封装图-中文版
-
16-Lead MSOP w/ EP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT3581HDE#PBF
- 引脚/封装图-中文版
-
14-Lead DFN (4mm x 3mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT3581HDE#TRPBF
- 引脚/封装图-中文版
-
14-Lead DFN (4mm x 3mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT3581IDE#PBF
- 引脚/封装图-中文版
-
14-Lead DFN (4mm x 3mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT3581IDE#TRPBF
- 引脚/封装图-中文版
-
14-Lead DFN (4mm x 3mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT3581IMSE#PBF
- 引脚/封装图-中文版
-
16-Lead MSOP w/ EP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT3581IMSE#TRPBF
- 引脚/封装图-中文版
-
16-Lead MSOP w/ EP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
2月 20, 2022
- 21_0269
Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products
LT3581EDE#PBF
量产
LT3581EDE#TRPBF
量产
LT3581HDE#PBF
量产
LT3581HDE#TRPBF
量产
LT3581IDE#PBF
量产
LT3581IDE#TRPBF
量产
10月 11, 2022
- 22_0244
Epoxy Change from Henkel 8290 to 8290A for MSOP Package
LT3581EMSE#PBF
量产
LT3581EMSE#TRPBF
量产
LT3581IMSE#PBF
量产
LT3581IMSE#TRPBF
量产
2月 4, 2020
- 20_0132
Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC
LT3581EMSE#PBF
量产
LT3581EMSE#TRPBF
量产
LT3581IMSE#PBF
量产
LT3581IMSE#TRPBF
量产
根据型号筛选
产品型号
产品生命周期
PCN
2月 20, 2022
- 21_0269
Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products
LT3581EDE#PBF
量产
LT3581EDE#TRPBF
量产
LT3581HDE#PBF
量产
LT3581HDE#TRPBF
量产
LT3581IDE#PBF
量产
LT3581IDE#TRPBF
量产
10月 11, 2022
- 22_0244
Epoxy Change from Henkel 8290 to 8290A for MSOP Package
LT3581EMSE#PBF
量产
LT3581EMSE#TRPBF
量产
LT3581IMSE#PBF
量产
LT3581IMSE#TRPBF
量产
2月 4, 2020
- 20_0132
Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC
LT3581EMSE#PBF
量产
LT3581EMSE#TRPBF
量产
LT3581IMSE#PBF
量产
LT3581IMSE#TRPBF
量产
评估套件 2

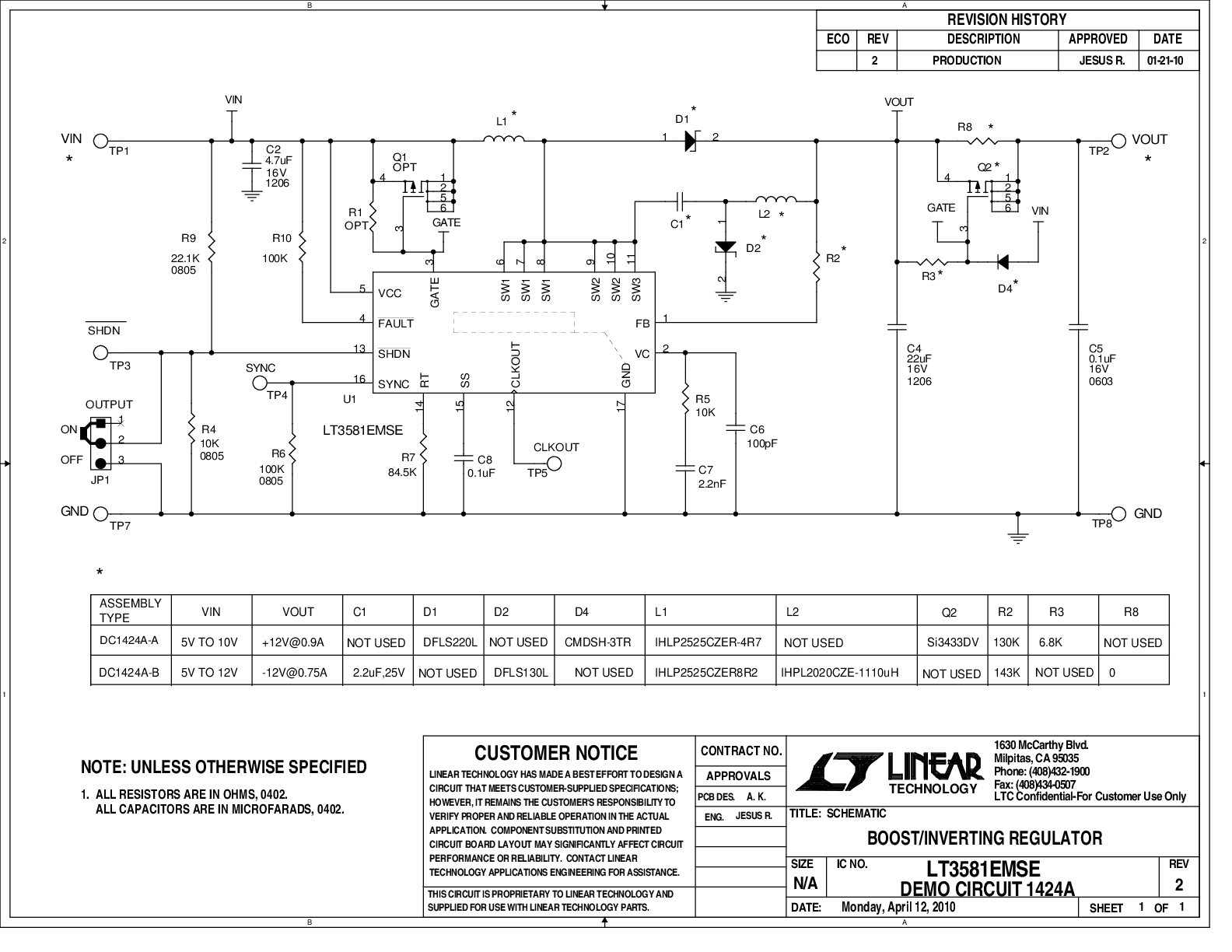

DC1424A-A
LT3581EMSE Demo Board | VIN = 5V to 10V, VOUT1 = 12V @ 900mA
产品详情
Demonstration circuits 1424A-A and 1424A-B feature the LT3581 in Boost and Inverting Regulator configurations, respectively. The Boost is designed to convert a 5V to 10V input source to 12V at 900mA, and the Inverter a 5V to 12V to -12V at 750mA. DC1424A-A is designed to survive output short circuit events with the external MOSFET installed at the output as default. The demo board includes an option to install the MOSFET at the input side. Install Q1 and R1 on the back of the board and refer to Figure 4 for other instructions. DC1424A-B can easily be converted into a SEPIC Converter by swapping L2 and D2 from their respective locations as shown in Figure 5. The LT3581 includes a 42V Master and Slave switch combination with 3.3A total current and can be used in many configurations such as Boost, SEPIC, CUK and Flyback.
资料
DC1424A-B
LT3581EMSE Demo Board | VIN = 5V to 12V, VOUT1 = –12V @ 750mA
产品详情
Demonstration circuits 1424A-A and 1424A-B feature the LT3581 in Boost and Inverting Regulator configurations, respectively. The Boost is designed to convert a 5V to 10V input source to 12V at 900mA, and the Inverter a 5V to 12V to -12V at 750mA. DC1424A-A is designed to survive output short circuit events with the external MOSFET installed at the output as default. The demo board includes an option to install the MOSFET at the input side. Install Q1 and R1 on the back of the board and refer to Figure 4 for other instructions. DC1424A-B can easily be converted into a SEPIC Converter by swapping L2 and D2 from their respective locations as shown in Figure 5. The LT3581 includes a 42V Master and Slave switch combination with 3.3A total current and can be used in many configurations such as Boost, SEPIC, CUK and Flyback. It has a 2.5V to 22V operating input range, UVLO, soft-start, programmable switching frequency and many other popular features.
资料
