概览

优势和特点

  • 6A、42V 组合式电源开关
  • 输出短路保护
  • 宽输入范围:工作时为 2.5V 至 16V,最大瞬态电压为 40V
  • LT3579-1:可执行双相操作
  • 主 / 从 (3.4A / 2.6A) 开关设计
  • 可由用户进行配置的欠压闭锁
  • 可以容易地配置成一个升压、SEPIC、负输出或反激式转换器
  • 低 VCESAT 开关:在 5.5A 时为 250mV (典型值)
  • 可同步至外部时钟
  • 可对其他开关稳压器进行同步处理
  • 高增益 SHDN 引脚可接受缓慢变化的输入信号
  • 20 引脚 TSSOP 封装和 20 引脚 4mm x 5mm QFN 封装

产品详情

LT®3579 是一款具内置故障保护功能的 PWM DC/DC 转换器,旨在帮助提供针对输出短路、输入/输出过压和过热情况的保护作用。该器件包括一个 42V 主开关和一个可连接在一起的 42V 从开关,以提供一个 6A 的总电流限值。

LT3579 是众多局部电源设计的理想选择。它可以容易地通过配置而成为升压、SEPIC、负输出或反激式结构,并能够从一个 5V 输入产生 12V/1.7A 或 –12V/1.2A 输出。此外,LT3579 的从开关还允许将该器件配置成高电压、高功率充电泵拓扑结构,这种拓扑结构具有非常高的效率,而且所需的组件少于传统电路。

LT3579 的开关频率范围可设定在 200kHz 至 2.5MHz 之间。该器件可在内部进行定时,其时钟振荡频率由连接在 RT 引脚和地之间的电阻器来设定,或者,也可以使其同步至一个外部时钟。时钟信号的一个缓冲版本从 CLKOUT 引脚排出,并可用于将其他兼容型开关稳压器 IC 同步至 LT3579。

LT3579 还具有创新的 SHDN 引脚电路,因而可接受缓慢变化的输入信号,并提供了一种可调的欠压闭锁功能。另外,这款器件还集成了诸如频率折返和软起动等附加功能。LT3579 采用 20 引脚 TSSOP 封装和 20 引脚 4mm x 5mm QFN 封装。


应用

  • 局部电源
  • 真空荧光显示屏 (VFD) 偏置电源
  • TFT-LCD 偏置电源
  • 汽车引擎控制单元 (ECU) 电源

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

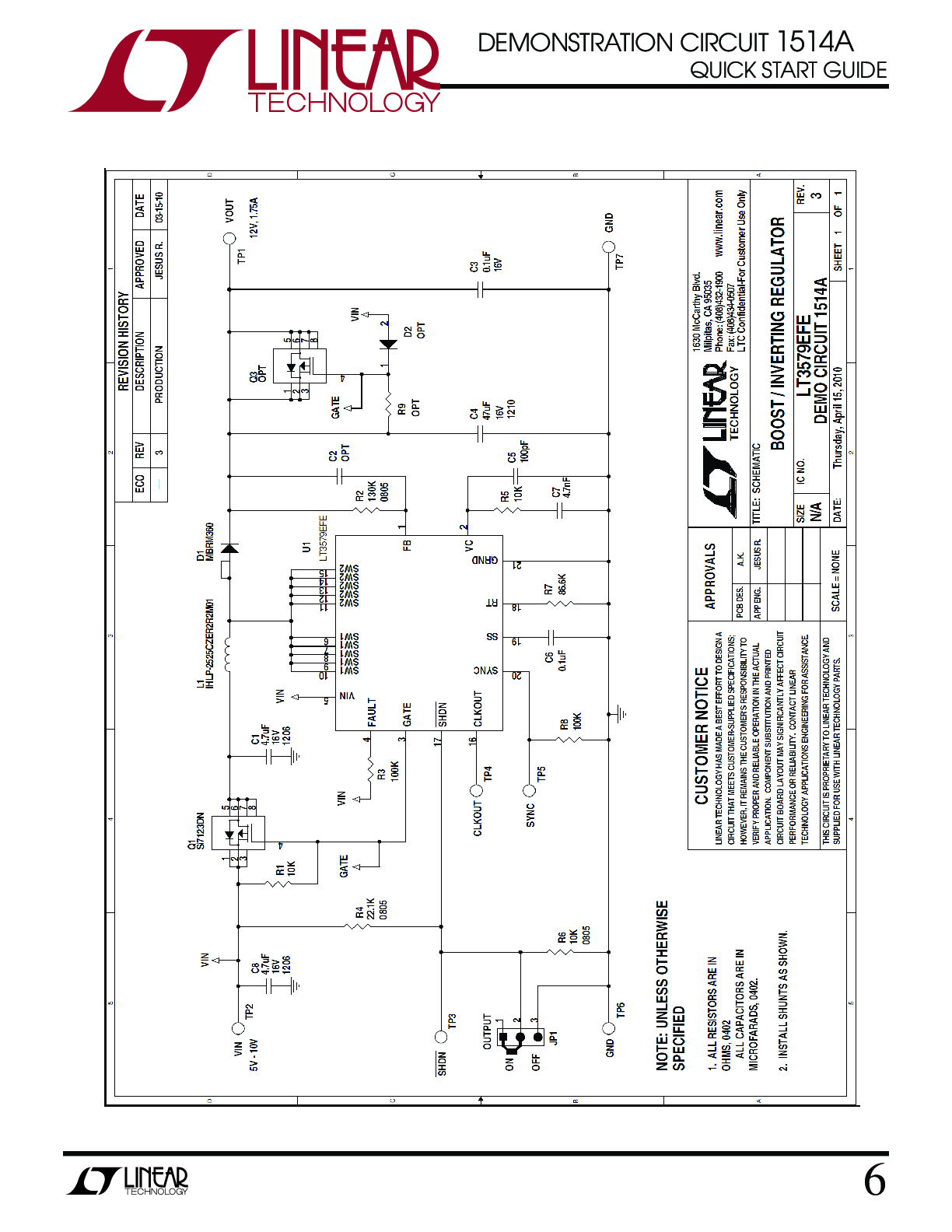

评估套件 (2)

工具及仿真模型

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

LTspice

LTspice中提供以下器件型号:

LT3579
LT3579-1

LTpowerCAD

LTpowerCAD®是一种电源设计程序,它选择功率级元件,提供详细效率信息,显示快速环路波特图稳定性和负载瞬态分析,并可导出至LTspice进行仿真。

LTPowerCAD

LTpowerCAD中提供以下器件的设计工具:

LT3579
