概览
优势和特点
- 输入电压范围：2.7V 至 10V
- 900mA 升压型转换器
- 双路全桥式压电驱动器
- 可设置开关频率范围：500kHz 至 2.25MHz
- 频率可同步至高达 2.5MHz
- 软起动
- 用于每个压电驱动器和升压型转换器的单独使能
- 采用 4mm x 4mm 20 引脚 QFN 封装
产品详情

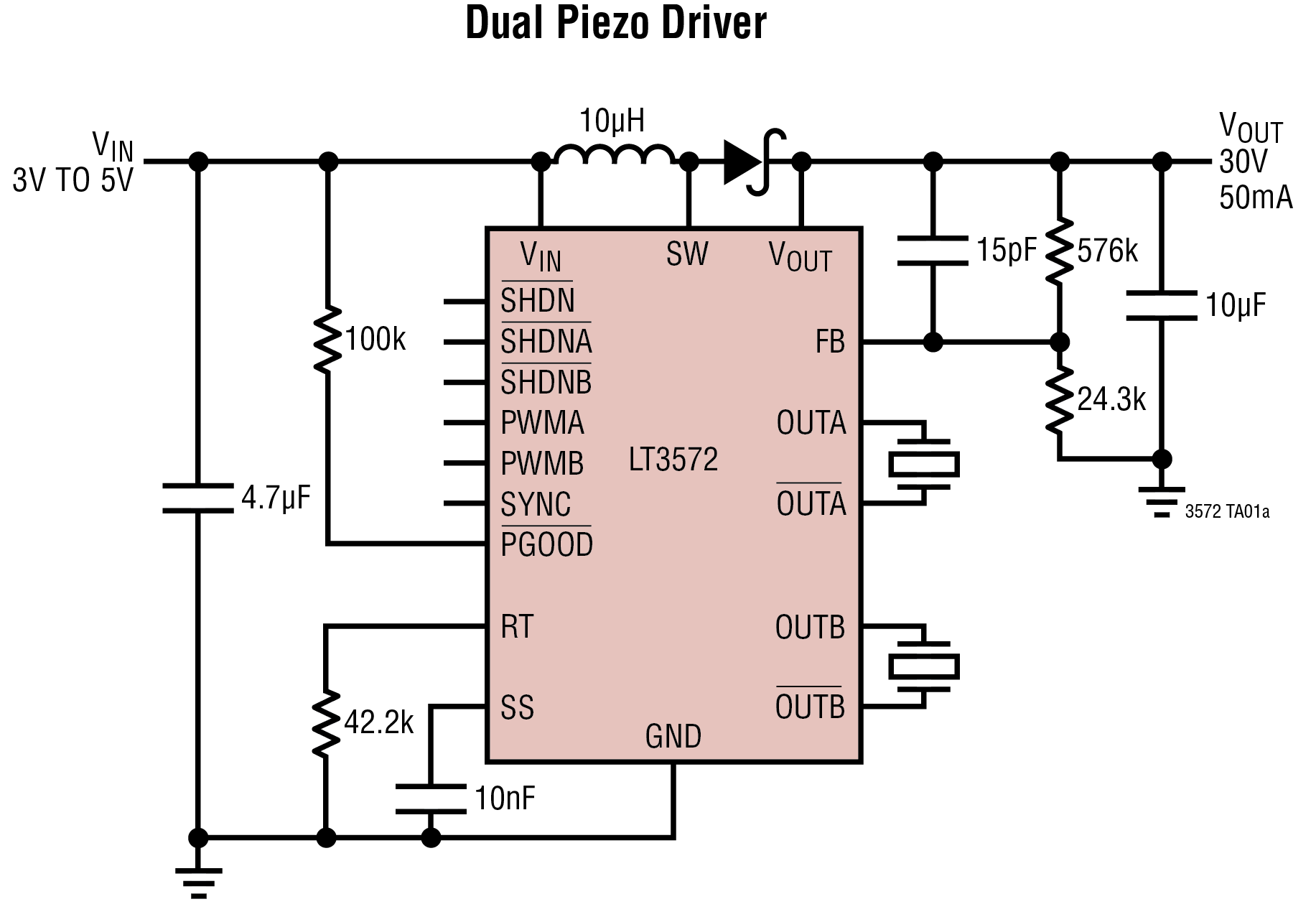

LT®3572 是一款高集成度双路压电马达驱动器，能够从一个 5V 电源以高达 40V 来驱动两个压电马达。每个压电驱动器都可以与升压型转换器一起独立地接通或关断。
升压型稳压器具有软起动功能，可限制启动时的浪涌电流。升压型稳压器开关频率由一个外部电阻器来设定，也可以使该频率与一个外部时钟同步。当升压型转换器的输出处于稳压状态时，一个 PGOOD 引脚将发出指示信号，而且允许压电驱动器起动开关操作。

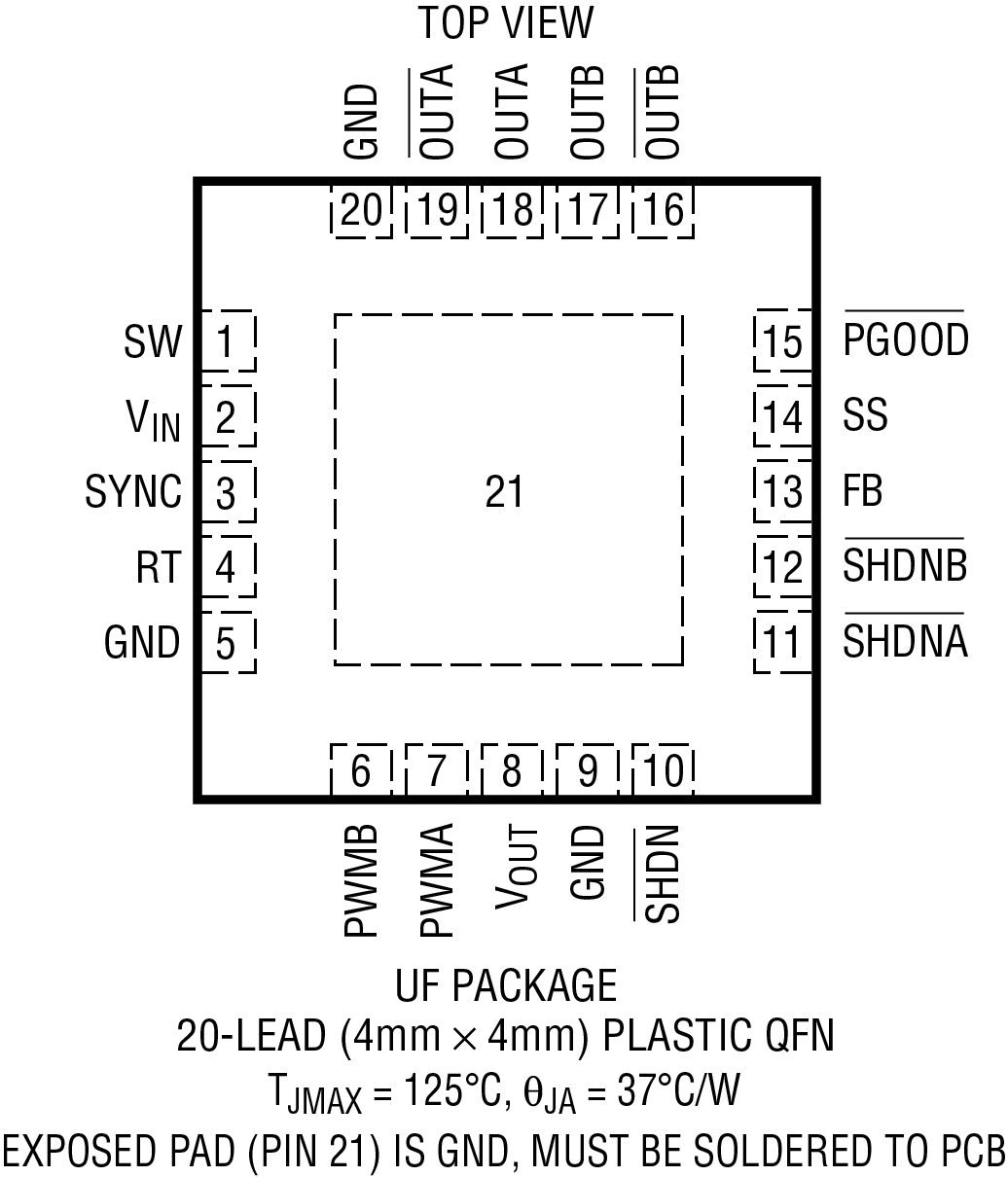

LT3572 采用 (4mm x 4mm) 20 引脚 QFN 封装。
应用
- 压电马达驱动器
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

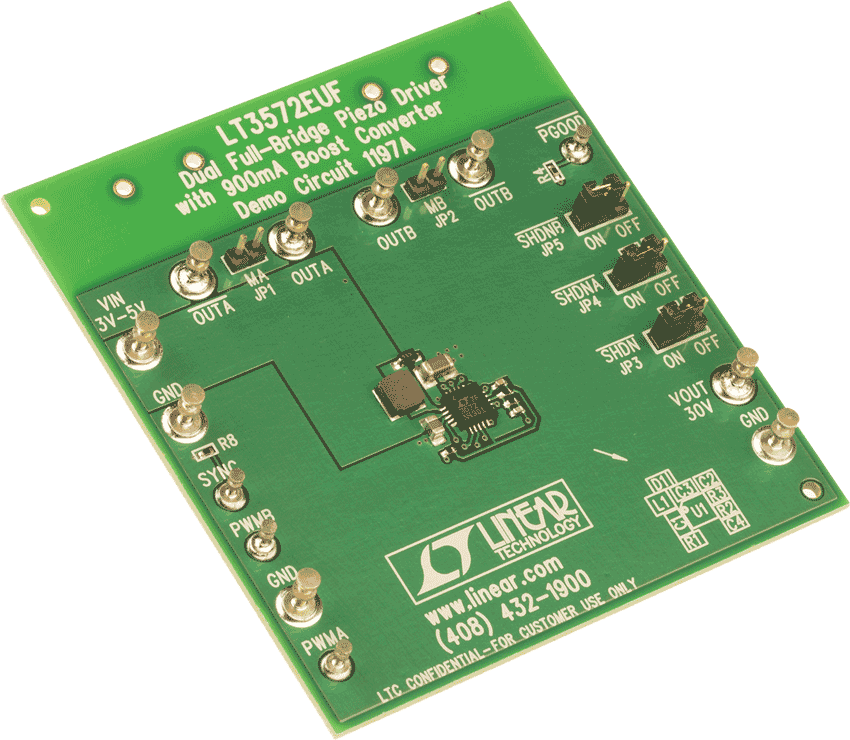

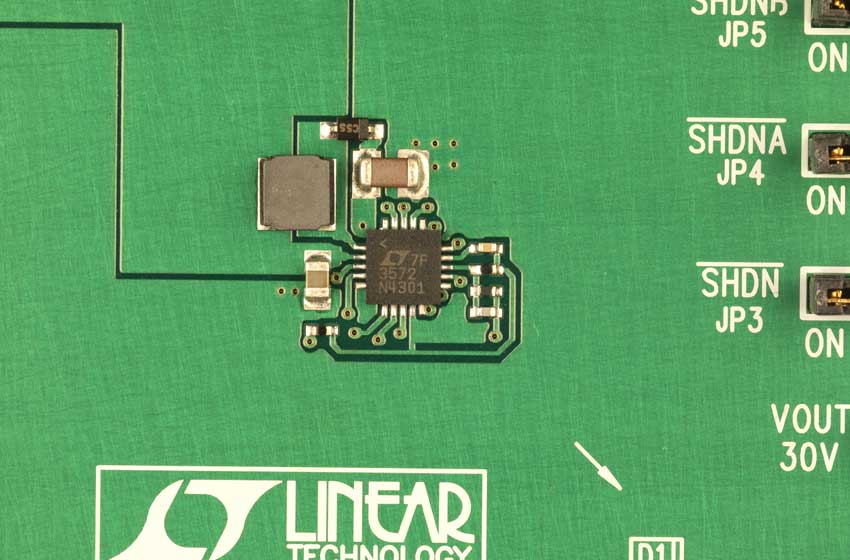

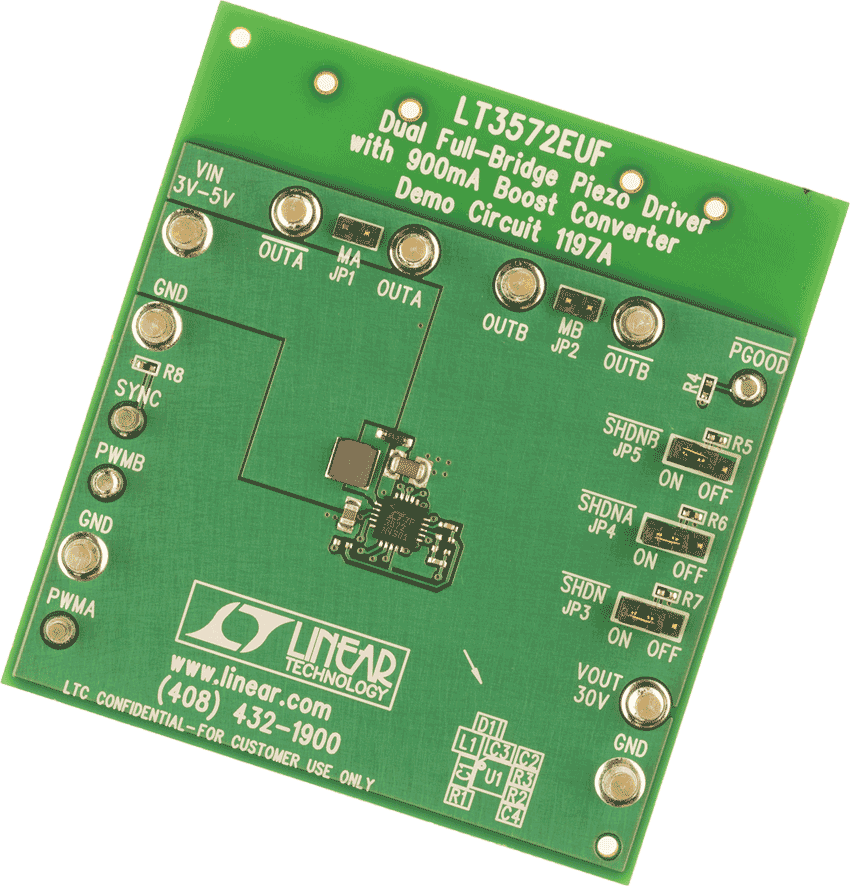

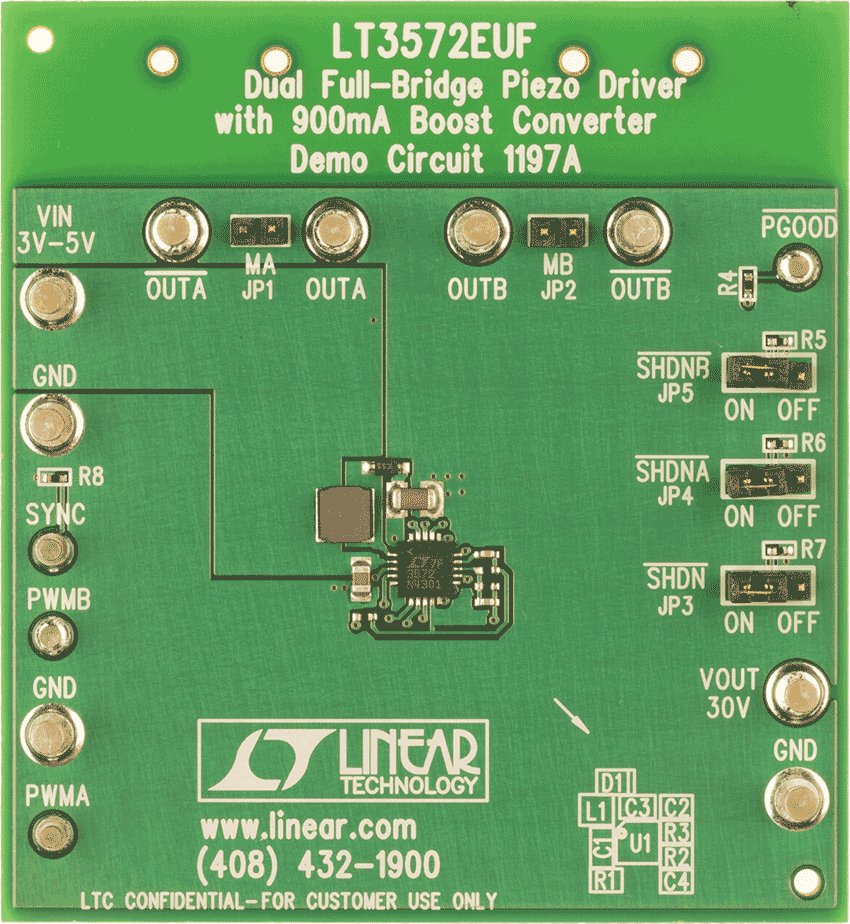

评估套件 (1)
参考资料
-
R530 Reliability Data3/26/2018
-

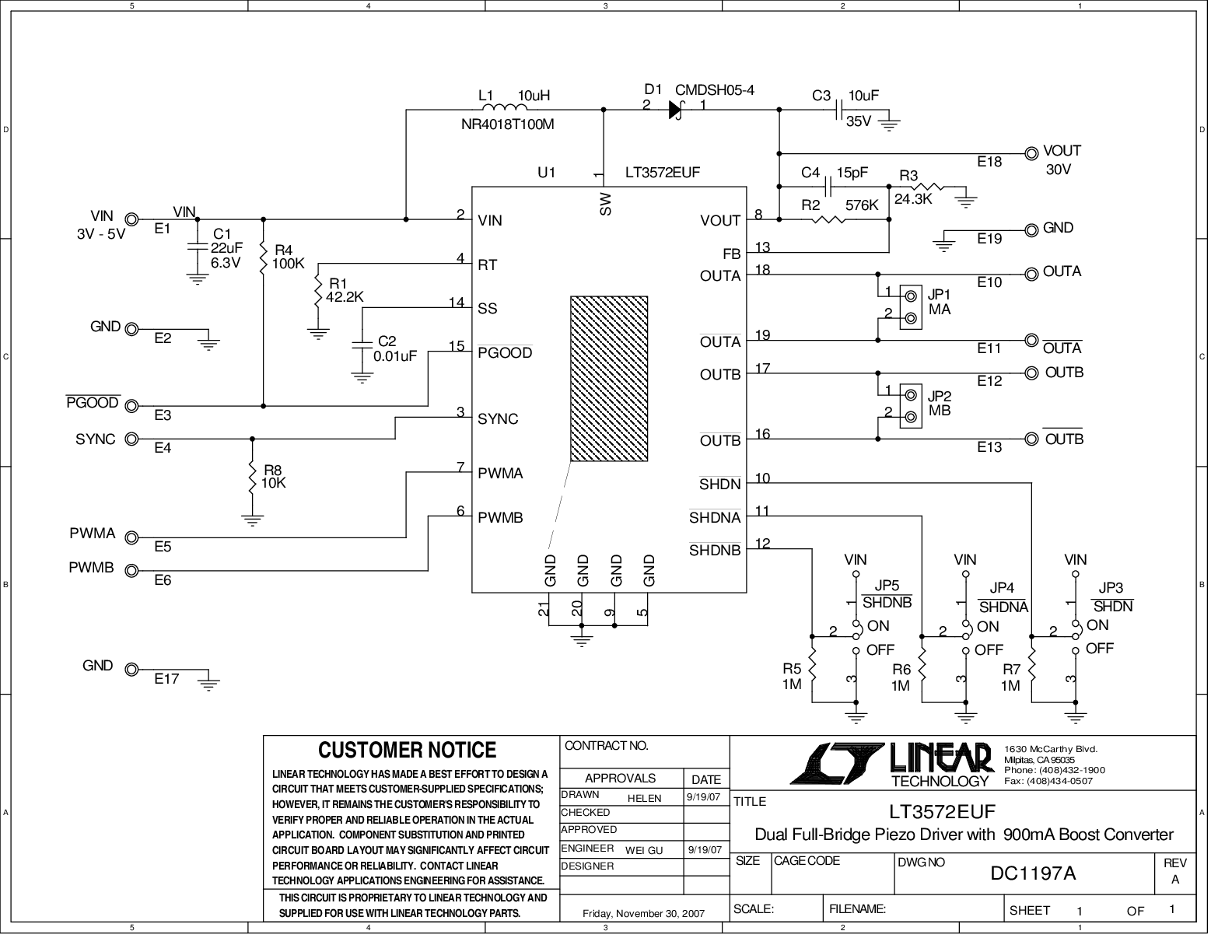

DC1197A - Demo Manual9/24/2009
-
DN436 - 纤巧型双通道全桥式压电电动机驱动器从低输入电压获取工作电源7/21/2008
-
Small, High Efficiency Solution Drives Two Piezo Motors1/1/2008 LT Journal
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LT3572
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LT3572EUF#PBF | 材料声明 | 质量和可靠性 | 20-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| LT3572EUF#TRPBF | 材料声明 | 质量和可靠性 | 20-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| Wafer Fabrication Data | R530 Reliability Data |
