概览
优势和特点
- 可从一节锂离子电池产生 15V/45mA、–8V/90mA 电压
- 输出断接
- 排序：正输出在负输出开始开关操作之前达稳压状态
- 内部肖特基二极管
- 2MHz 定开关频率
- 每个通道仅需一个电阻器便可设定输出电压
- VIN 范围：2.3V 至 16V
- 输出电压高达 28V
- 强抗短路性能
- 可采用电容设置软起动
- 单独的 VBAT 引脚可为电源和控电路提供分离的电源
- 采用 10 引脚 (3mm x 3mm) DFN 封装
产品详情
LT®3487 双通道开关稳压器可产生 CCD 成像器的正输出和负输出偏置电压。该器件可从单节锂离子电池产生 –8V/90mA 和 15V/45mA 的电压，从而能够为常见的 CCD 成像器提供偏置。升压稳压器采用了输出断接技术，以免除标准升压配置中存在的从 VIN 至输出负载的 DC 电流通路。2MHz 的开关频率允许 CCD 解决方案采用纤巧、扁平的电容器和电感器，并产生了易于滤除的低噪声输出。肖特基二极管是内置的，而且每个信道的输出电压是采用一个电阻器来设定的，从而少了外部组件的数目。
智能软起动使得能够利用单个电容来实现两个信道的顺序软起动。对软起动进行了适的排序，以使负通道的输出斜坡上升在正通道的斜坡上升之后开始。在正通道达其终值的 87% 之前，内部排序电路还将停用负通道，因而可确保两个输出之和始终为正值。
LT3487 采用 10 引脚 3mm x 3mm DFN 封装。
应用
- CCD 偏置
- TFT LCD 偏置
- OLED 偏置
- 用于运算放大器的正负电源轨生成
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
R530 Reliability Data3/26/2018
-

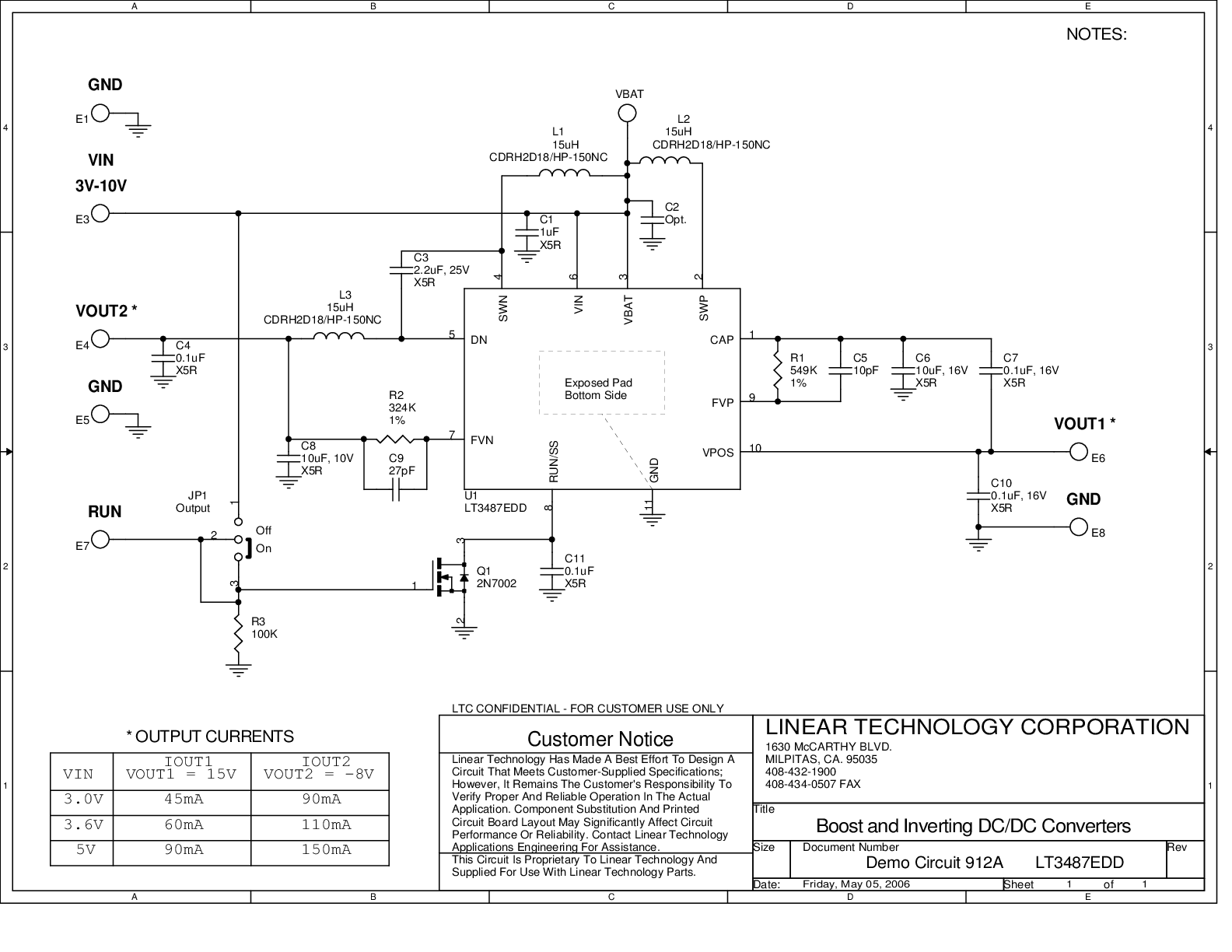

DC912A - Demo Manual9/24/2009
-
CCD Bias Supply Integrates “Output Disconnect,” Schottkys and Feedback Resistors9/1/2006 LT Journal
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LT3487
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LT3487EDD#PBF | 材料声明 | 质量和可靠性 | 10-Lead DFN (3mm x 3mm w/ EP) | |
| LT3487EDD#TRPBF | 材料声明 | 质量和可靠性 | 10-Lead DFN (3mm x 3mm w/ EP) | |
| Wafer Fabrication Data | R530 Reliability Data |
