概览
优势和特点
- 纤巧的解决方案外形尺寸
- 静态电流：
- 在工作模式时为 150µA (VIN = 3.6V，VOUT = 15V，无负载)
- 在停机模式时为 1µA
- 内部 1A、36V 开关
- 集成肖特基二极管
- 集成 PNP 输出断接
- 内部基准替代引脚
- /PGOOD (电源良好) 引脚
- 可从 3.6V 输入获得 25V / 80mA 输出
- 用于获得中间偏置电压的辅助NPN晶体管 (LT3473A)
- 在轻负载条件下执行自动突发模式 (Burst Mode®) 操作
- 恒定开关频率：1.2MHz
- 热停机
- 输入范围：2.2V 至 16V
- 扁平 (3mm × 3mm) DFN 封装 (LT3473)
- 扁平 (4mm × 3mm) DFN 封装 (LT3473A)
产品详情
LTC®3473/LT3473A 是采用扁平 DFN 封装、具有集成肖特基二极管和输出断接电路的微功率升压型 DC/DC 转换器。小封装尺寸、高集成度以及纤巧型 SMT 组件的使用造就了一个占板面积不足 50mm2 的解决方案外形尺寸。内部 1A 开关允许器件在高达 80mA 的电流条件下从单节锂离子电池输送 25V 输出，而自动突发模式操作则可在轻负载条件下保持效率。一个辅助基准输入 (CTRL) 使得用户能够采用任何较低的数值来取代内部 1.25V 反馈基准，从而在操作期间实现输出电压的全面控制。当输出电压达到终值的 90% 时，/PGOOD 引脚将吸收电流。

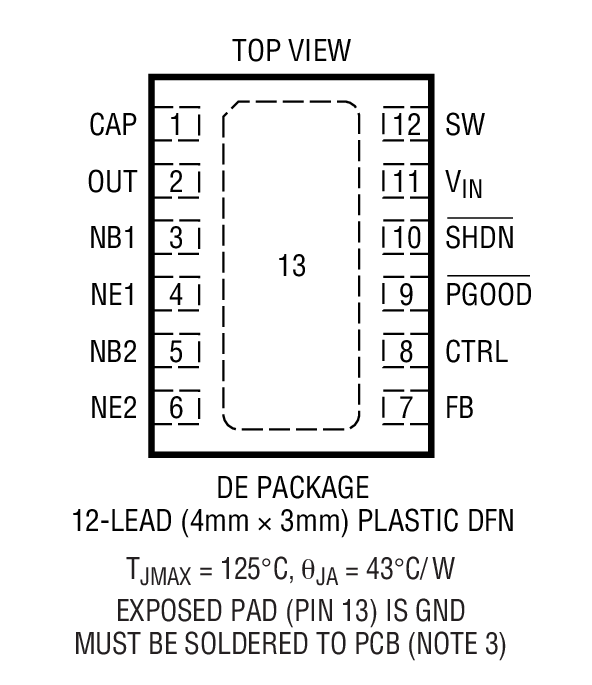

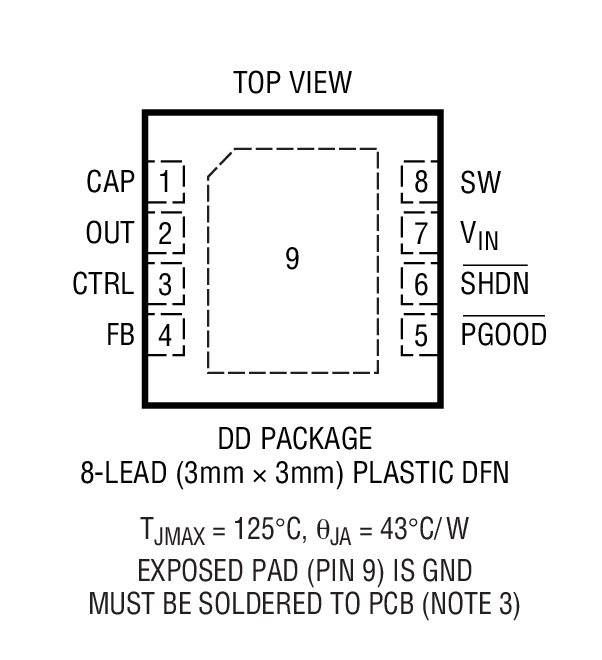

LT3473A 包括两个 NPN 晶体管，用于从输出生成中间偏置电压，并采用 12 引脚 (4mm× 3mm) DFN 封装。LT3473 不包含这些 NPN 晶体管，采用 8 引脚(3mm × 3mm) DFN 封装。
性能稳固的 36V 开关和输出断接电路使得能够采用简单的升压拓扑结构来轻松生成高达 34V 的输出。
应用
- OLED 偏置
- CCD 偏置
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

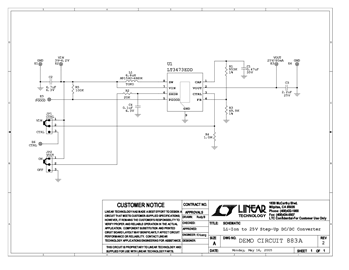

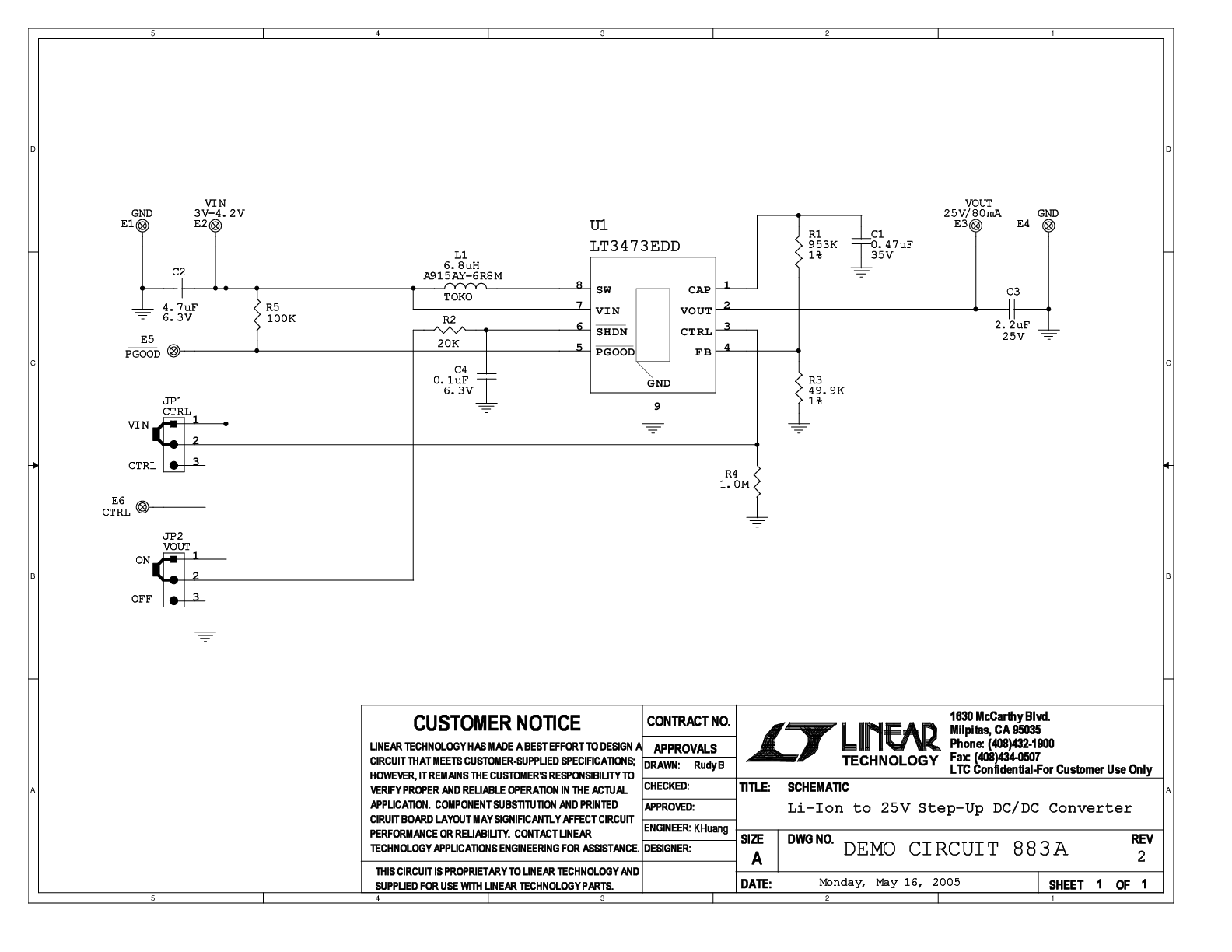

启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LT3473
LT3473A
