LT3467

具集成软起动功能的 1.1A 升压型 DC/DC 转换器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册 (Rev.H)
Documentation 查看所有文档
LTspice LT3467 - Display Control and Power Download 1.67 KB LTspice LT3467 Demo Circuit - 1.1A, Step-up Converter (5V to 12V @ 260mA) Download 2.00KB
产品模型 8
特性
  • 1.3MHz开关频率(LT3467)
  • 2.1MHz开关频率(LT3467A)
  • 低VCESAT开关：330mV (1.1A)
  • 高输出电压：高达40V
  • 宽输入范围：2.4V至16V
  • 专用软启动引脚
  • 5V（540mA，3.3V输入）(LT3467)
  • 5V（430mA，3.3V输入）(LT3467A)
  • 12V（270mA，5V输入）(LT3467)
  • 12V（260mA，5V输入）(LT3467A)
  • 使用小型表贴元件
  • 低关断电流：<1μA
  • 与LT1930和LT1613引脚兼容
  • 薄型(1mm) ThinSOT™封装
  • 薄型(0.75mm) 8引脚(3mm × 2mm) DFN封装
  • 通过AEC-Q100汽车应用认证
更多细节
show more Icon

LT3467/LT3467A开关稳压器将42V、1.1A开关与软启动功能相结合。与LT1930引脚兼容，其低VCESAT双极性开关使器件能够以小尺寸提供高电流输出。LT3467具有1.3MHz的开关频率，支持使用小型低成本和低高度电感与电容。LT3467A具有2.1MHz的开关频率，可以使用更小的元件。使用可编程软启动功能可以消除启动时的高冲击电流。使用单个外部电容设置电流斜坡率。恒定频率电流模式PWM架构会产生易于滤波的可预测低输出噪声。

LT3467/LT3467A上的高电压开关具有42V额定电压，使这些器件非常适合高达40V的升压转换器以及SEPIC和反激式设计。在SEPIC设计中，LT3467可采用3.3V电源产生5V输出（电流高达540mA），或可采用四节碱性电池产生5V输出（电流达450mA）。LT3467A可采用3.3V电源分别产生5V（电流高达430mA）或15V（电流达135mA）输出。LT3467/LT3467A提供薄型(1mm) 6引脚SOT-23封装和小型3mm × 2mm DFN封装。

  开关频率
LT3467 1.3MHz
LT3467A 2.1MHz

应用

  • 数码相机
  • 白光LED电源
  • 蜂窝电话
  • 医疗诊断设备
  • 本地5V或12V电源
  • TFT-LCD偏压电源
  • xDSL电源
Show More Arrow image
file 查看数据手册 (Rev.H)
Documentation 查看所有文档
LTspice LT3467 - Display Control and Power Download 1.67 KB LTspice LT3467 Demo Circuit - 1.1A, Step-up Converter (5V to 12V @ 260mA) Download 2.00KB
产品模型 8
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LT3467

文档

8
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 可靠性数据
  • 数据手册
  • 用户手册
  • 设计笔记
  • 技术文章
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 05/10/2023
英文

LT3467/LT3467A: 1.1A Step-Up DC/DC Converter with Integrated Soft-Start Data Sheet (Rev.H)

打开PDF文件

redirect
2.24 M
download

下载 PDF

PDF Vector

PDF

更新 06/15/2011
日文

LT3467/LT3467A: ソフトスタート搭載 1.1 A 昇圧 DC/DC コンバータ データシート

打开PDF文件

redirect
2.00M
download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/22/2018
英文
R458 Reliability Data redirect icon

31.96 K

download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 09/24/2009
英文
DC647A - Demo Manual redirect icon

175.00K

download

下载 PDF

设计笔记

3

PDF Vector

PDF

更新 03/26/2014
英文
DN365 - ThinSOT Switching Regulator Controls Inrush Current redirect icon

108.00K

download

下载 PDF

PDF Vector

PDF

更新 02/02/2006
日文
DN365 - ThinSOTのスイッチング・レギュレータによる突入電流の制御 redirect icon

80.00K

download

下载 PDF

PDF Vector

HTML

更新 09/05/2022
英文
Design Note 365: ThinSOT Switching Regulator Controls Inrush Current redirect icon

技术文章

1

PDF Vector

HTML

更新 08/01/2004
英文
1.1A Boost Provides Soft-Start Capability in Tiny ThinSOT Package redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

技术文档 6
show more Icon

数据手册 1

LT3467/LT3467A: 1.1A Step-Up DC/DC Converter with Integrated Soft-Start Data Sheet (Rev.H)

可靠性数据 1

R458 Reliability Data

用户手册 1

DC647A - Demo Manual

设计笔记 2

DN365 - ThinSOT Switching Regulator Controls Inrush Current
Design Note 365: ThinSOT Switching Regulator Controls Inrush Current

技术文章 1

1.1A Boost Provides Soft-Start Capability in Tiny ThinSOT Package

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LT3467EDDB#TRMPBF 8-Lead DFN (3mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3467EDDB#TRPBF 8-Lead DFN (3mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3467ES6#TRMPBF 6-Lead TSOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3467ES6#TRPBF 6-Lead TSOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3467IDDB#TRMPBF 8-Lead DFN (3mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3467IDDB#TRPBF 8-Lead DFN (3mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3467IS6#TRMPBF 6-Lead TSOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3467IS6#TRPBF 6-Lead TSOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

软件和型号相关生态系统

部分模型 产品周期 描述

PowerPath、理想二极管和负载开关1
LTC4417
popup image
Cart

推荐新设计使用

确定了优先级的 PowerPath™ 控制器

评估套件 1

reference details image

DC647A

LT3467ES6 | 1.2MHz、SOT-23 DC/DC转换器，2个电路；升压和SEPIC

zoom

DC647A

LT3467ES6 | 1.2MHz、SOT-23 DC/DC转换器，2个电路；升压和SEPIC

download icon

下载

 print icon

打印
DC647A
LT3467ES6 | 1.2MHz、SOT-23 DC/DC转换器，2个电路；升压和SEPIC
立即购买 更多内容

产品详情

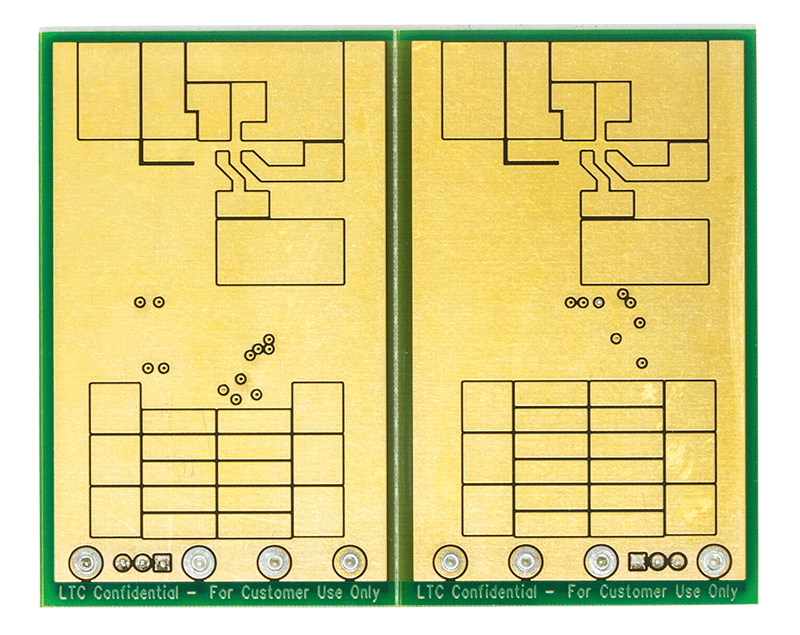

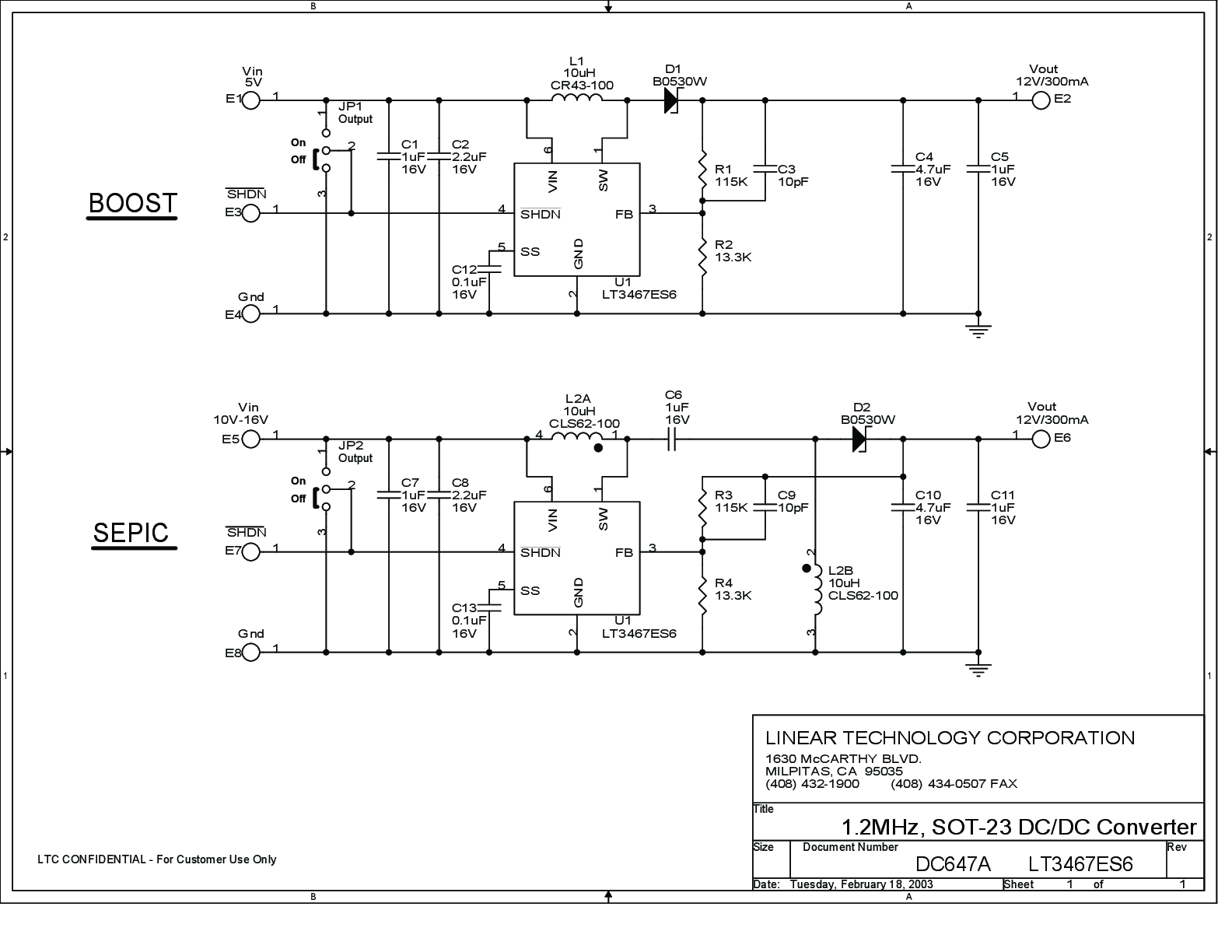

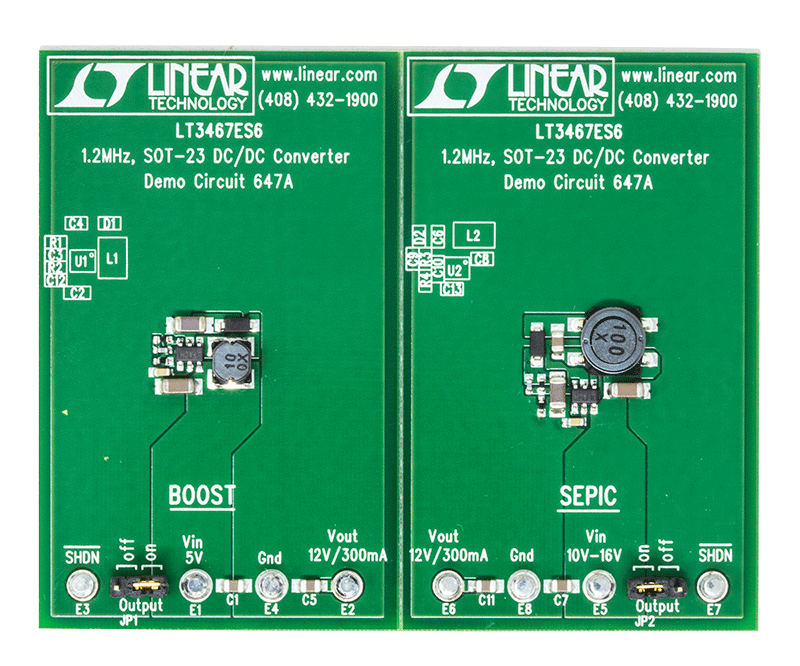

演示电路647是一款1.2MHz、SOT-23 DC/DC转换器，内置LT3467。该演示板演示了两个独立的DC/DC转换器以满足不同的应用需求。升压电路可在300mA最大负载下将5V输入转换为12V输出。SEPIC电路可产生恒定12V/300mA输出和10V~16V可变输入。两个电路旨在演示软启动特性、1.2MHz开关频率、内部42V/1.1A开关、宽输入电压范围和小尺寸电路等优势。
