LT3463

具肖特基二极管的双通道、微功率 DC/DC 转换器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 可产生经过良好调节的正和负输出
  • 低静态电流:
    • 在正常工作模式中为 20μA (每个转换器)
    • 在停机模式中 <1μA
  • 内部 42V 电源开关
  • 内部 42V 肖特基二极管
  • 低 VCESAT 开关:在 150mA 时为 180mV
  • 输入电压范围:2.4V 至 15V
  • 高输出电压:达 ±40V
  • 扁平 (仅高 0.8mm) 3mm x 3mm DFN 封装

更多细节
show more Icon

LT®3463 / LT3463A 是采用 10 引脚 3mm x 3mm DFN 封装并具内部肖特基二极管的双通道微功率 DC/DC 转换器。负和正 LT3463 转换器具有 250mA 电流限值。LT3463A 正转换器也具有一个 250mA 电流限值,而负转换器则具有一个 400mA 电流限值。这两款器件均具有一个 2.4V 至 15V 的输入电压范围,因而使其成为众多应用的理想选择。每个转换器具有仅 20μA 的静态电流,在停机模式中则进一步减小到 1μA 以下。一种电池限制、固定关闭时间控制方案可保存工作电流,从而在很宽的负载电流范围内实现了高效率。42V 开关可轻而易举地产生高达 ±40V 的高电压输出,并不需要采用昂贵的变压器。300ns 的低关闭时间允许使用纤巧的扁平电感器和电容器,以在十分重视空间的便携式应用中将器件的占板面积和成本降至较小。


应用

  • CCD 偏置
  • LCD 偏置
  • 手持式计算机
  • 数码相机

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT3463AEDD#PBF
  • HTML
  • HTML
LT3463AEDD#TRPBF
  • HTML
  • HTML
LT3463EDD#PBF
  • HTML
  • HTML
LT3463EDD#TRPBF
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

reference details image

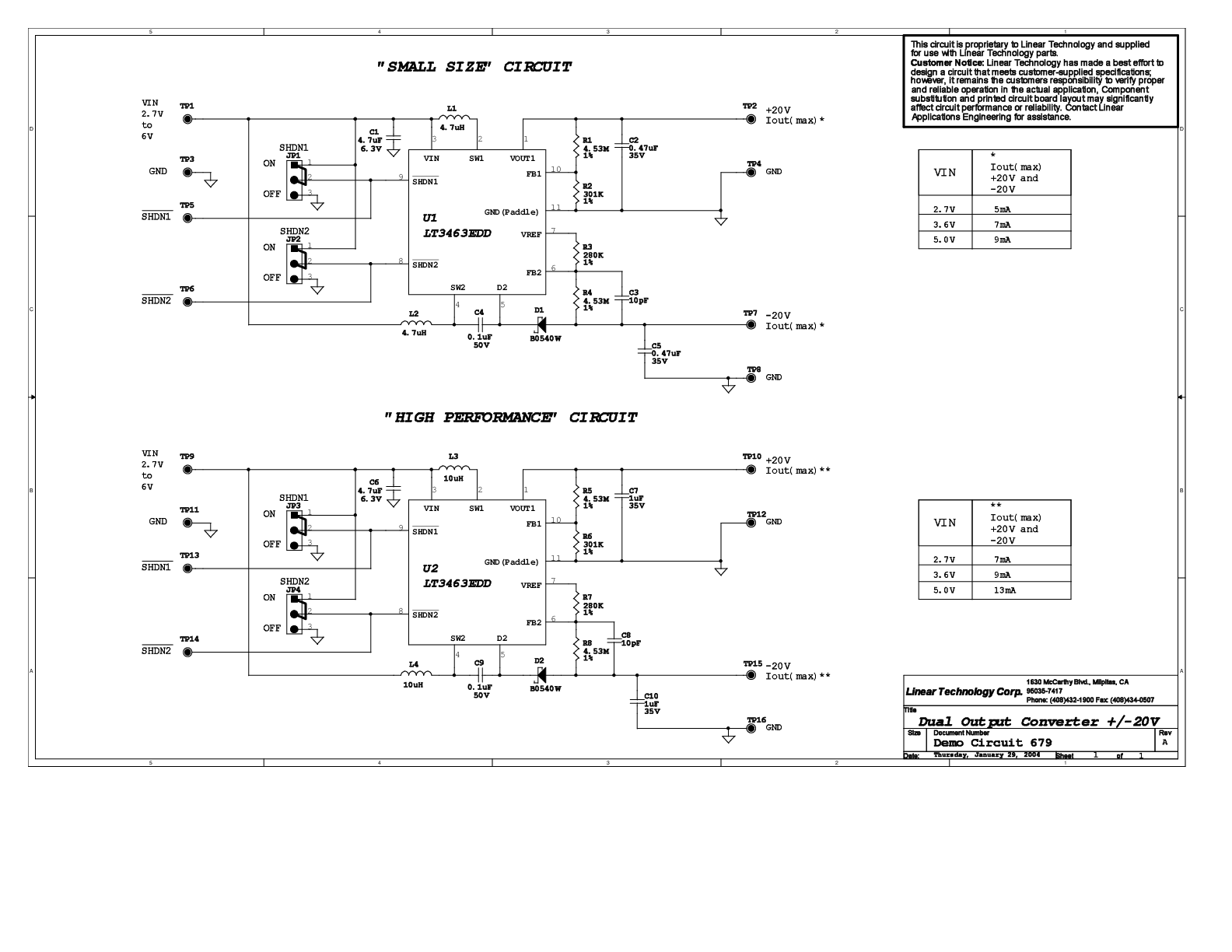

DC679A

LT3463EDD | 双路输出转换器,2个电路, VIN = 2.7V 至 6V, ±20VOUT (9mA) 和 ±20VOUT (13mA)

zoom

DC679A

LT3463EDD | 双路输出转换器,2个电路, VIN = 2.7V 至 6V, ±20VOUT (9mA) 和 ±20VOUT (13mA)

LT3463EDD | 双路输出转换器,2个电路, VIN = 2.7V 至 6V, ±20VOUT (9mA) 和 ±20VOUT (13mA)

产品详情

演示电路679在两个电路中内置LT3463EDD。一个电路针对小尺寸(最大输出电流9mA)进行了优化,另一个电路针对高性能(最大输出电流13mA)进行了优化。两个电路均为具有2.7V至6V输入电压范围的双路输出±20V电压稳压器。正稳压器是一款升压转换器,负稳压器是一款反相电荷泵。





reference details image

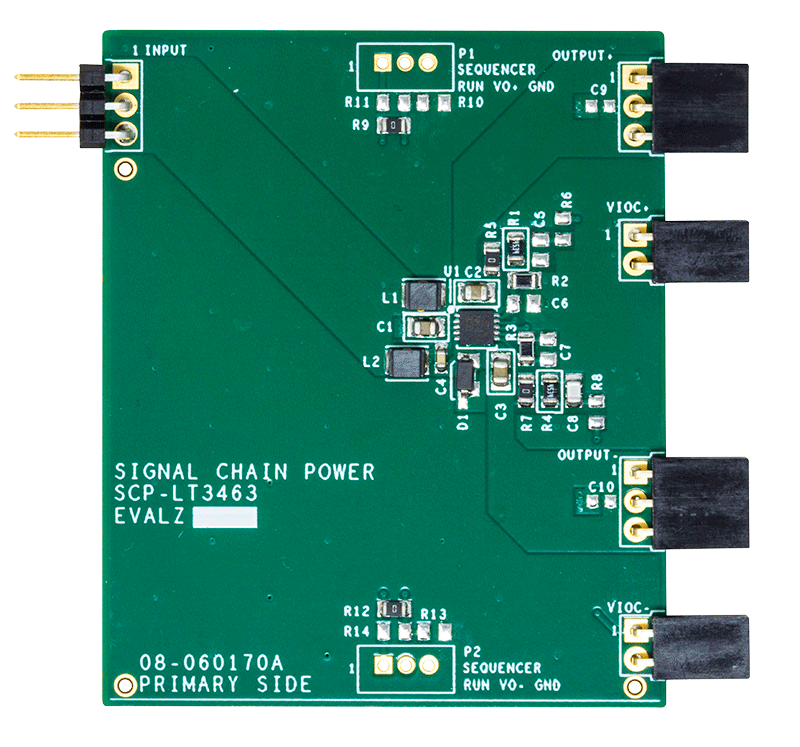

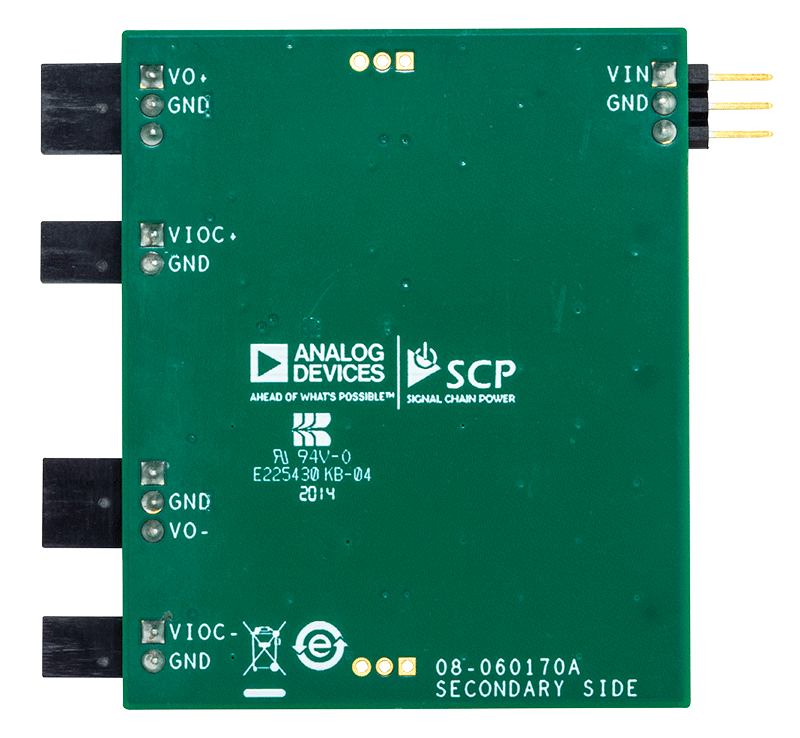

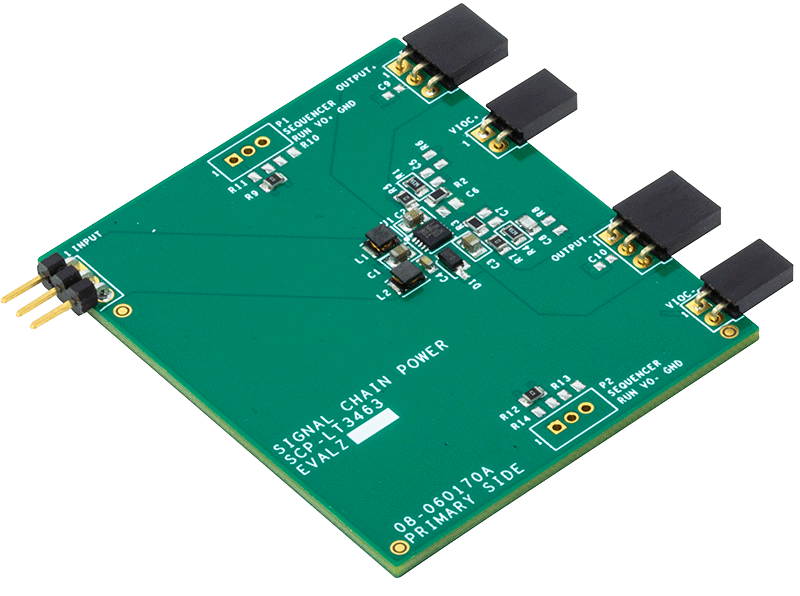

SCP-LT3463-EVALZ

LT3463 信号链评估板 | 带 Int 肖特基的双μ电源升压/反相

zoom

SCP-LT3463-EVALZ

LT3463 信号链评估板 | 带 Int 肖特基的双μ电源升压/反相

LT3463 信号链评估板 | 带 Int 肖特基的双μ电源升压/反相

产品详情

演示电路 SCP-LT3463-EVALZ 是双输出 DC-DC 转换器,旨在产生双极性调节电压,为多个信号链供电。正调节器是升压转换器(具有 20V 输出),另一个则是反相电荷泵(具有 –20V 输出)。

像信号链电源系列中的所有电路板一样,该板可轻松插入其他 SCP 板中,以形成完整的信号链电源系统,从而能够快速评估低功耗信号链。要评估该评估板,需要一些通用的 SCP 硬件,即:

  • SCP-INPUT-EVALZ
  • SCP-OUTPUT-EVALZ
  • SCP-1X5BKOUT-EVALZ
  • SCP-THRUBRD-EVALZ
  • SCP-FILTER-EVALZ
  • SCP-1X2BKOUT-EVALZ
  • SCP-5X1-EVALZ



为了正确评估 SCP 系列演示板,您将需要 SCP Configurator 配套软件。SCP Configurator 可以帮助您为您的设计选择正确的电路板和拓扑。

请注意,演示手册并未涵盖关于 LT3463 的操作和配置的重要细节。有关该套件的完整说明,请参考 LT3463 数据手册。

工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。
