LT3383
推荐新设计使用集成4个降压开关和3个LDO线性稳压器的多输出电源管理解决方案
- 产品模型
- 10
产品详情
- 四路可调高效率降压型 DC/DC 转换器： 2.5A、2.5A、1.5A、1.5A
- 三个 300mA LDO 稳压器（两个可调）
- 独立的使能引脚复用排序
- 电源正常
- 2.25MHz 开关频率
- 12µA 待机电流
- 150°C TJ 工作温度 (LT3383H)
- 侧面可湿性 40 引脚 6 mm × 6 mm QFN 封装
LT3383是一种完整的电源管理解决方案，用于基于高级便携式应用程序处理器的系统。该器件包含四个用于内核、存储器、I/O和片内系统(SoC)供电轨的同步降压DC/DC转换器和三个用于低噪声模拟电源的300mA LDO稳压器。
按照所需顺序将输出连接到使能引脚，可对稳压器启动进行时序控制。主上电引脚用于启动引脚绑定的上电时序。
状态引脚用于指示稳压器欠压。如果检测到过温或低电源故障，则所有稳压器在故障状况下会被禁用。
该器件采用40引脚6mm × 6mm QFN封装，并带有可湿翼以进行光学检查。
应用
- 汽车
- 工业
- 通信
- 通用多通道电源
参考资料
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LT3383EUJM#PBF | 40-Lead QFN (6mm x 6mm, Plastic Side Wettable) | ||
| LT3383EUJM#TRPBF | 40-Lead QFN (6mm x 6mm, Plastic Side Wettable) | ||
| LT3383HUJM#PBF | 40-Lead QFN (6mm x 6mm, Plastic Side Wettable) | ||
| LT3383HUJM#TRPBF | 40-Lead QFN (6mm x 6mm, Plastic Side Wettable) | ||
| LT3383HUJM#WPBF | 40-Lead QFN (6mm x 6mm, Plastic Side Wettable) | ||
| LT3383HUJM#WTRPBF | 40-Lead QFN (6mm x 6mm, Plastic Side Wettable) | ||
| LT3383IUJM#PBF | 40-Lead QFN (6mm x 6mm, Plastic Side Wettable) | ||
| LT3383IUJM#TRPBF | 40-Lead QFN (6mm x 6mm, Plastic Side Wettable) | ||
| LT3383IUJM#WPBF | 40-Lead QFN (6mm x 6mm, Plastic Side Wettable) | ||
| LT3383IUJM#WTRPBF | 40-Lead QFN (6mm x 6mm, Plastic Side Wettable) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
2月 14, 2025 - 25_0016 Bond Wire Change from Gold to Copper Wire (Notification Only) |
||
| LT3383EUJM#PBF | 量产 | |
| LT3383EUJM#TRPBF | 量产 | |
| LT3383HUJM#PBF | 量产 | |
| LT3383HUJM#TRPBF | 量产 | |
| LT3383IUJM#PBF | 量产 | |
| LT3383IUJM#TRPBF | 量产 | |
|
4月 17, 2025 - 25_0043 Change of Gold to Copper Wire and BOM (Automotive) |
||
| LT3383HUJM#WPBF | 量产 | |
| LT3383HUJM#WTRPBF | 量产 | |
| LT3383IUJM#WPBF | 量产 | |
| LT3383IUJM#WTRPBF | 量产 | |
|
4月 9, 2025 - 25_0016 Bond Wire Change from Gold to Copper Wire (Notification Only) |
||
| LT3383HUJM#WPBF | 量产 | |
| LT3383HUJM#WTRPBF | 量产 | |
| LT3383IUJM#WPBF | 量产 | |
| LT3383IUJM#WTRPBF | 量产 | |
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件工具及仿真模型
LTspice 1
LTspice中提供以下器件型号：
- LT3383
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
评估套件

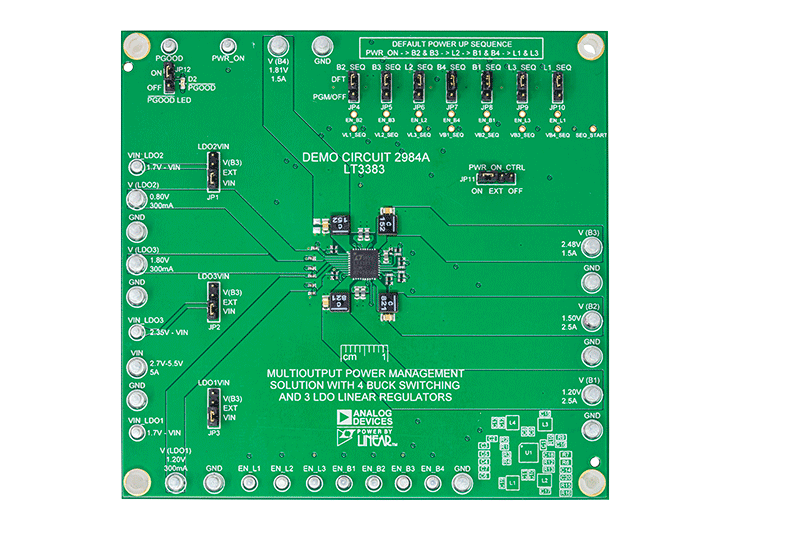

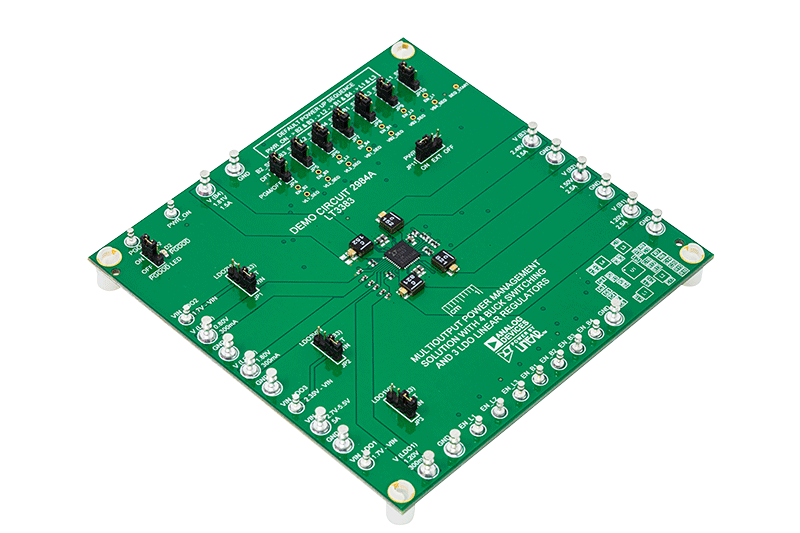

LT3383 | 集成4个降压开关和3个LDO线性稳压器的多输出电源管理解决方案
