LT3154

推荐用于新设计

5.5V、6A、低IQ单芯片降压-升压DC/DC转换器

数据手册 (Rev. A) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 单电感降压-升压架构
  • 低噪声降压-升压架构
  • 宽输入电压范围：1.8V至5.5V
  • 输出电压范围可调：1.8V至5.5V
  • 连续输出电流：5A，VIN > VOUT
  • 效率高达 95%
  • 可选的内部2.2MHz固定频率可调且可同步：高达4MHz
  • Burst Mode® IQ17μA，可在轻负载时实现高效率
  • 可编程软启动，VIN UVLO
  • 只需极少外部组件的简单解决方案
  • 小型3mm × 3mm × 0.74mm LQFN封装

LT3154是一款高效率、大电流、降压-升压DC/DC转换器，工作时的输入电压可高于、低于或等于调节输出电压。LT3154的先进拓扑结构可在所有工作模式下提供连续传输。VIN在1.8V至5.5V范围内运行，为各种电源提供了灵活性。输出电压可在1.8V至5.5V之间调节。

为尽量减少外部组件，LT3154可配置为采用2.2MHz内部振荡器工作。为了优化应用以实现更高效率或尽量缩小尺寸，可在500kHz至4MHz之间对振荡器编程，或针对噪声敏感电路，与外部时钟实现同步。

可选Burst Mode®突发工作模式将静态电流降至17μA，确保在整个负载范围内实现高效率。可针对各种输入源调整VIN启动阈值(UVLO)。内部或外部可编程软启动限制启动期间的浪涌电流。其他特性包括：关断电流<1μA、短路和热过载保护。LT3154采用耐热增强型16引脚(3mm x 3mm x 0.74mm) LQFN封装。

应用

  • 便携式库存管理终端设备
  • 手提电脑
  • 医疗和工业仪器仪表
  • 无线RF发射器
  • 备用电源应用
  • 电池供电系统
LT3154
5.5V、6A、低IQ单芯片降压-升压DC/DC转换器

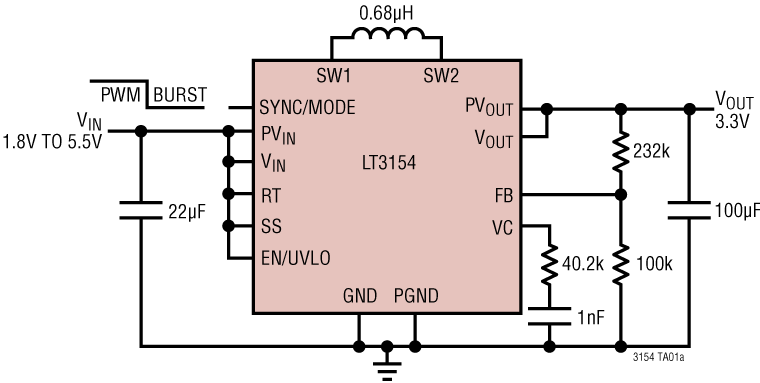

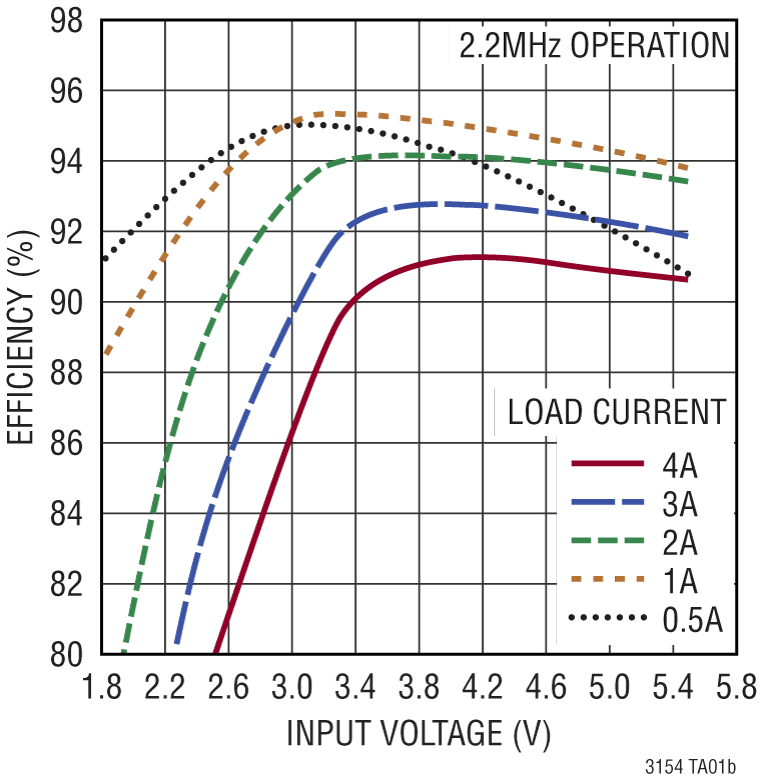

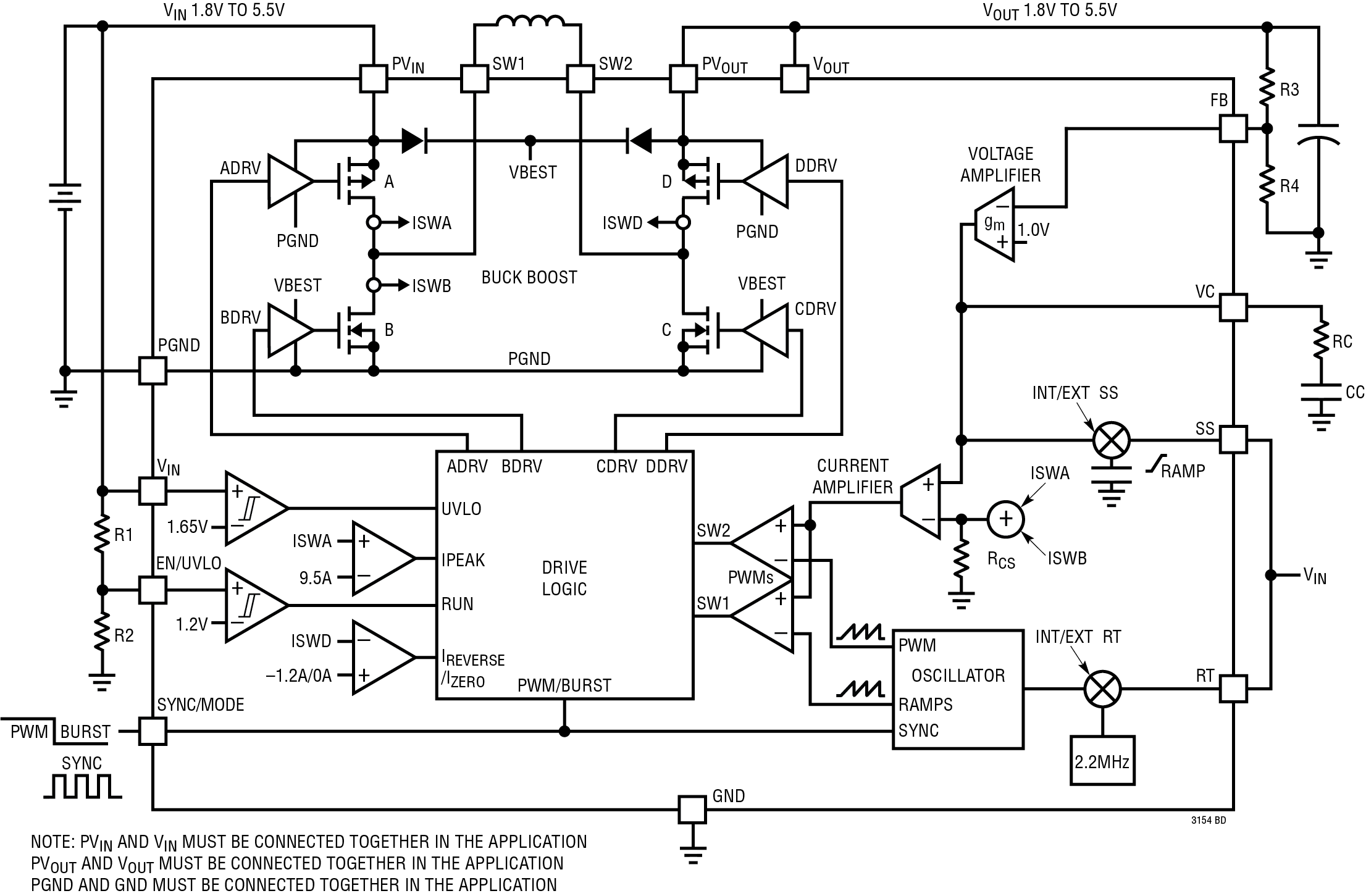

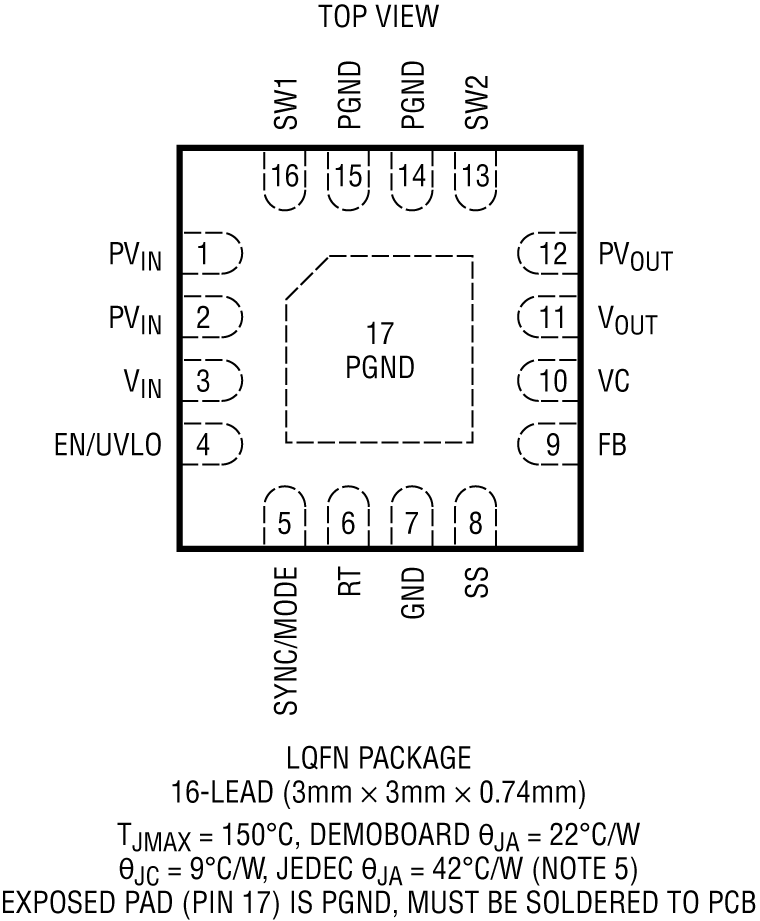

LT3154 Block Diagram LT3154 Application Circuit LT3154 Pin Configuration LT3154 Performance Graph
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

LTspice

LTspice中提供以下器件型号：

  • LT3154
  • LT3154-1

LTpowerCAD

LTpowerCAD中提供以下器件的设计工具：

  • LT3154
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
schematic 2
schematic 3
DC2757A

LT3154 | 5.5V、6A、低噪声单芯片降压-升压DC/DC转换器

立即购买 更多内容

产品详情

演示电路2757A是一款6A降压-升压DC/DC转换器，内置LT3154，LT3154是一款具有可编程软启动功能的低噪声、低IQ单芯片降压-升压转换器。

DC2757A演示板具有四种用户可选操作模式：

  • 精密可编程EN/UVLO引脚，用于启用转换器(JP1)。
  • BURST MODE®和外部CLK/固定频率PWM (JP2)。
  • 可编程软启动(JP3)。
  • 可选(2.2MHz)和可调开关频率RT（500kHz至4MHz）(JP4)。

LT3154使用平均电流模式控制，以简化电压环路补偿，并提供良好的线路和负载瞬态响应。

DC2757A的输入电压范围为1.8V至5.5V。该演示板设计的输出电压设置为3.3V。LT3154集成专有的低噪声开关算法，可在输入电压高于、低于或等于输出电压的情况下优化效率，并确保在工作模式之间无缝转换。

在PWM模式下，通过对RT电阻R4进行编程，LT3154可以在500kHz至4MHz的开关频率范围内工作。它还具有可选的开关频率(2.2MHz)，确保以小巧的尺寸获得出色工作效率。如果将RT编程为比同步频率低25%至50%，LT3154还能与外部CLK同步。

LT3154具有软启动特性，可利用软启动电容C13 (EXT SS)进行编程。它还具有2.2ms的可选内部软启动时间(INT SS)。

演示手册中的图2显示了演示板的效率（典型值）。图3和图4显示了负载阶跃响应性能。

LT3154数据手册提供了有关器件运行、规格和应用的详细信息。应结合此快速入门指南阅读该数据手册。
DC2757A
LT3154 | 5.5V、6A、低噪声单芯片降压-升压DC/DC转换器

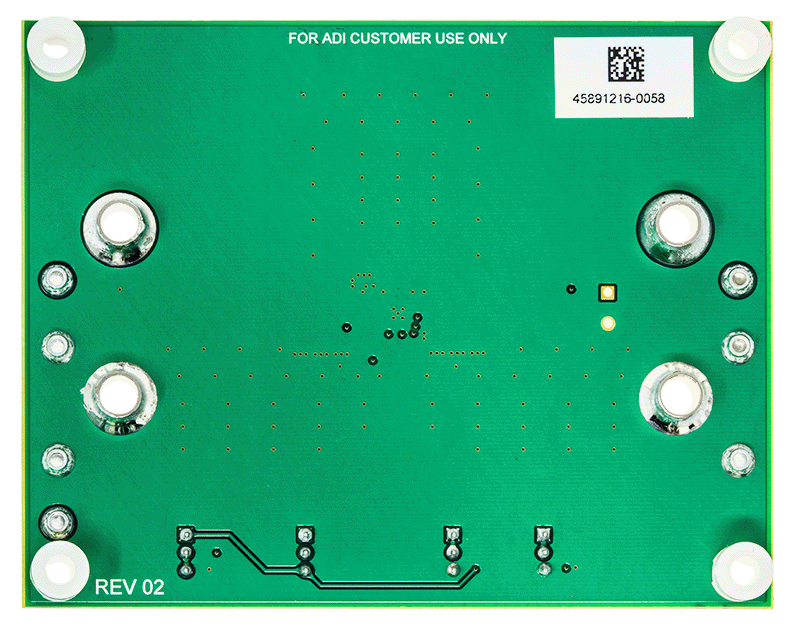

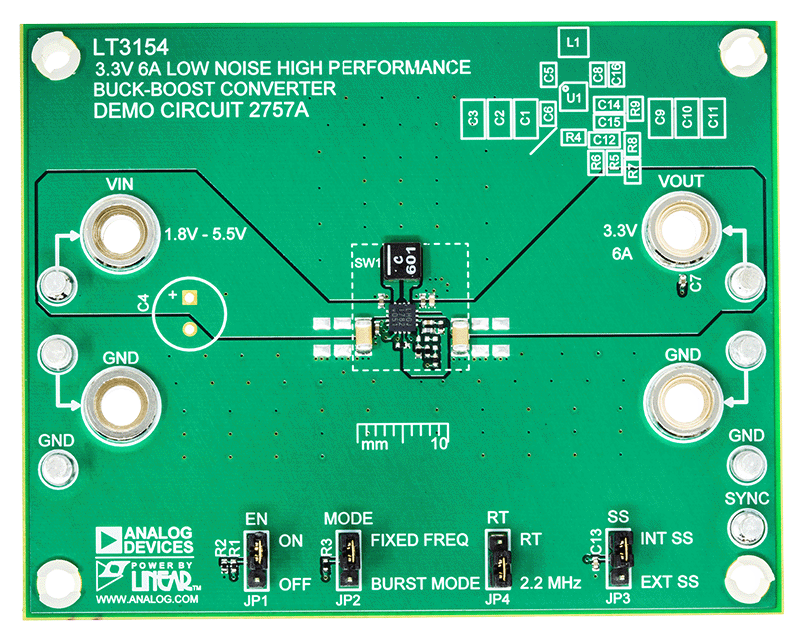

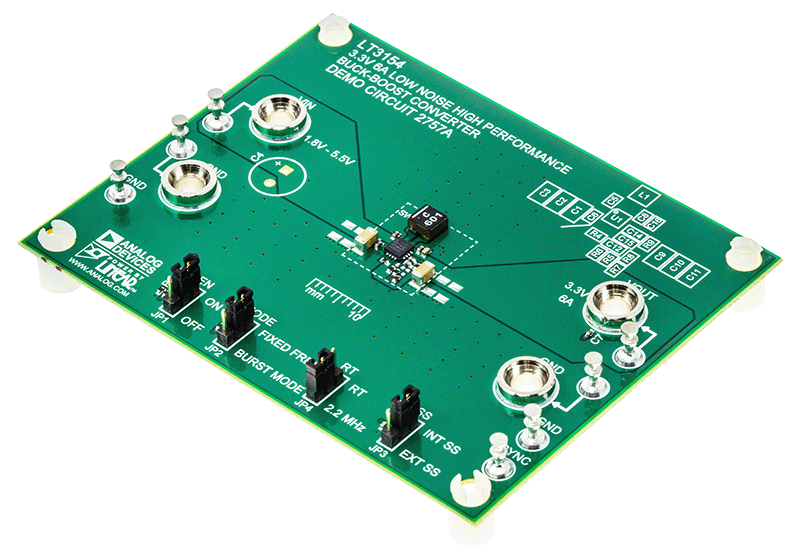

DC2757A Evaluation Board DC2757A Evaluation Board - Top View DC2757A Evaluation Board - Bottom View
