LT3086

具监视和电缆压降补偿功能的 40V、2.1A 低压差可调线性稳压器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 23
特性
  • 宽输入电压范围:1.4V至40V
  • 1个电阻设置输出电压:0.4V至32V
  • 输出电流:2.1A
  • 容差:±2%(在整个线路、负载与温度范围内)
  • 输出电流监控:IMON = IOUT/1000
  • 具有可编程限热的温度监控器
  • 可编程线缆压降补偿
  • 并联多个器件以提供更高电流
  • 压差:330mV
  • 1个电容软启动输出并降低噪声
  • 低输出噪声:40μVRMS(10Hz至100kHz)
  • 精密、可编程外部限流
  • 具有可编程阈值的电源良好指示
  • 陶瓷输出电容:10μF(最小值)
  • 关断时静态电流:<1μA
  • 电池反接、电流和输出保护
  • 提供5mm × 4mm 16引脚DFN、16引脚TSSOP、7引脚DD-Pak和7引脚TO-220三种封装。

LT3086-EP支持防务和航空航天应用(AQEC标准)

  • 下载 LT3086-EP数据手册 (pdf)
  • 军用温度范围(−55℃至+125℃)
  • 受控制造基线
  • 唯一封装/测试厂
  • 唯一制造厂
  • 产品变更通知
  • 认证数据可应要求提供
更多细节
show more Icon

LT3086 是一款多功能、低压差、低噪声 2.1A 线性稳压器,其可在一个 1.4V 至 40V 的输入电源范围内运作。在 2.1A 电流条件下的压差电压通常为 330mV。一个电阻器负责将输出电压设定在 0.4V 至 32V 的范围内。输出电压容差在整个电压、负载和温度范围内保证为 ±2%。LT3086 可在采用陶瓷输出电容器 (所需的最小值为 10μF) 时保持稳定。

LT3086 的可编程电缆压降补偿可消除由至负载的阻性连接所引起的输出电压误差。一种主 / 从配置允许并联多个器件以提供较高的负载电流和散热量,而无需使用外部镇流电阻器。

输出电流和温度监视以及一个电源良好标记提供了系统诊断和调试能力。内部故障保护电路包括热停机和具折返的电流限制。另外,热限值和电流限值也可以在外部设置。

LT3086 提供的封装型式包括耐热性能增强型 16 引脚 (5mm x 4mm) DFN 封装、16 引脚 TSSOP 封装、7 引脚 DD-PAK 封装和 7 引脚 TO-220 封装。

应用

  • 可编程线性稳压器
  • 用于开关电源的后置稳压器
  • USB 电源
  • 高可靠性电源
产品模型 23

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT3086EDHD#PBF
  • HTML
  • HTML
LT3086EDHD#TRPBF
  • HTML
  • HTML
LT3086EFE#PBF
  • HTML
  • HTML
LT3086EFE#TRPBF
  • HTML
  • HTML
LT3086ER#PBF
  • HTML
  • HTML
LT3086ER#TRPBF
  • HTML
  • HTML
LT3086ET7#PBF
  • HTML
  • HTML
LT3086FE#TRZ-EP
  • HTML
  • HTML
LT3086FE#Z-EP
  • HTML
  • HTML
LT3086HFE#PBF
  • HTML
  • HTML
LT3086HFE#TRPBF
  • HTML
  • HTML
LT3086IDHD#PBF
  • HTML
  • HTML
LT3086IDHD#TRPBF
  • HTML
  • HTML
LT3086IFE#PBF
  • HTML
  • HTML
LT3086IFE#TRPBF
  • HTML
  • HTML
LT3086IR#PBF
  • HTML
  • HTML
LT3086IR#TRPBF
  • HTML
  • HTML
LT3086IT7#PBF
  • HTML
  • HTML
LT3086MPFE#PBF
  • HTML
  • HTML
LT3086MPFE#TRPBF
  • HTML
  • HTML
LT3086MPR#PBF
  • HTML
  • HTML
LT3086MPR#TRPBF
  • HTML
  • HTML
LT3086MPT7#PBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT3086EFE#PBF

量产

LT3086EFE#TRPBF

量产

LT3086FE#TRZ-EP

量产

LT3086FE#Z-EP

量产

LT3086HFE#PBF

量产

LT3086HFE#TRPBF

量产

LT3086IFE#PBF

量产

LT3086IFE#TRPBF

量产

LT3086MPFE#PBF

量产

LT3086MPFE#TRPBF

量产

8月 10, 2022

- 22_0175

Laser Top Mark Conversion for DDPAK & TO220 Packages Assembled in ADPG. Country of Origin Code [MY] To Be Incorporated On Top Mark

LT3086ER#PBF

量产

LT3086ER#TRPBF

量产

LT3086ET7#PBF

量产

LT3086IR#PBF

量产

LT3086IR#TRPBF

量产

LT3086IT7#PBF

量产

LT3086MPR#PBF

量产

LT3086MPR#TRPBF

量产

LT3086MPT7#PBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT3086EFE#PBF

量产

LT3086EFE#TRPBF

量产

LT3086FE#TRZ-EP

量产

LT3086FE#Z-EP

量产

LT3086HFE#PBF

量产

LT3086HFE#TRPBF

量产

LT3086IFE#PBF

量产

LT3086IFE#TRPBF

量产

LT3086MPFE#PBF

量产

LT3086MPFE#TRPBF

量产

8月 10, 2022

- 22_0175

arrow down

Laser Top Mark Conversion for DDPAK & TO220 Packages Assembled in ADPG. Country of Origin Code [MY] To Be Incorporated On Top Mark

LT3086ER#PBF

量产

LT3086ER#TRPBF

量产

LT3086ET7#PBF

量产

LT3086IR#PBF

量产

LT3086IR#TRPBF

量产

LT3086IT7#PBF

量产

LT3086MPR#PBF

量产

LT3086MPR#TRPBF

量产

LT3086MPT7#PBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估

评估套件 1

reference details image

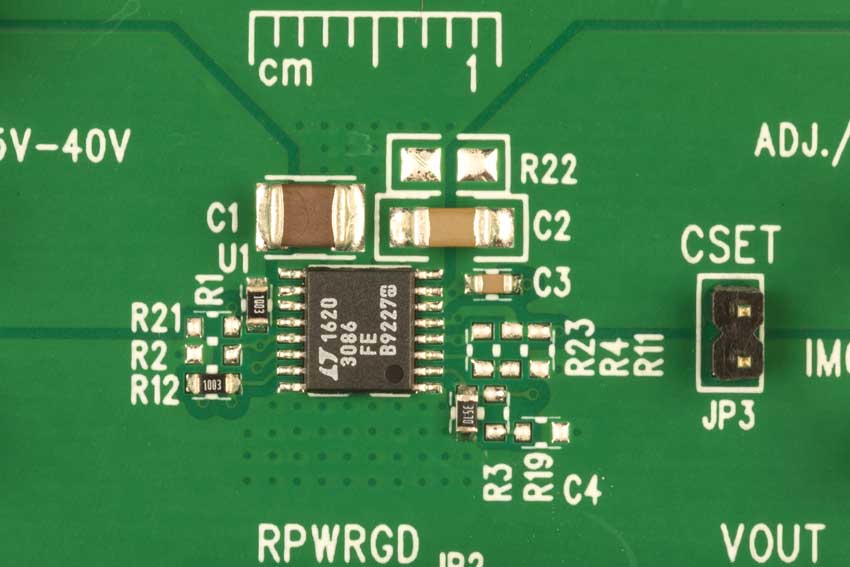

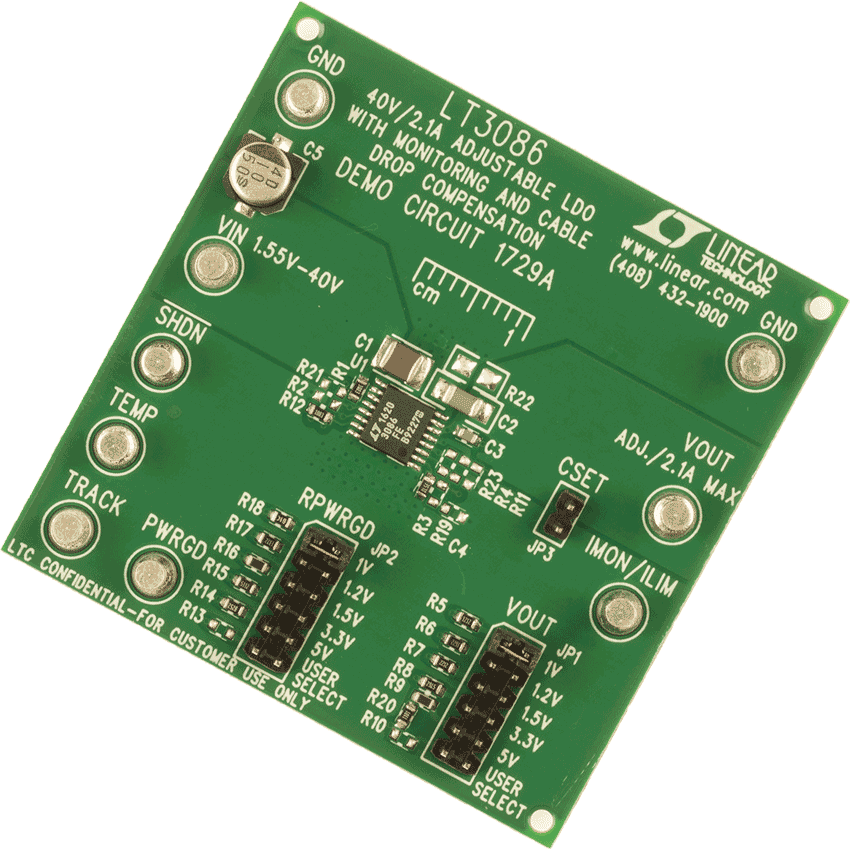

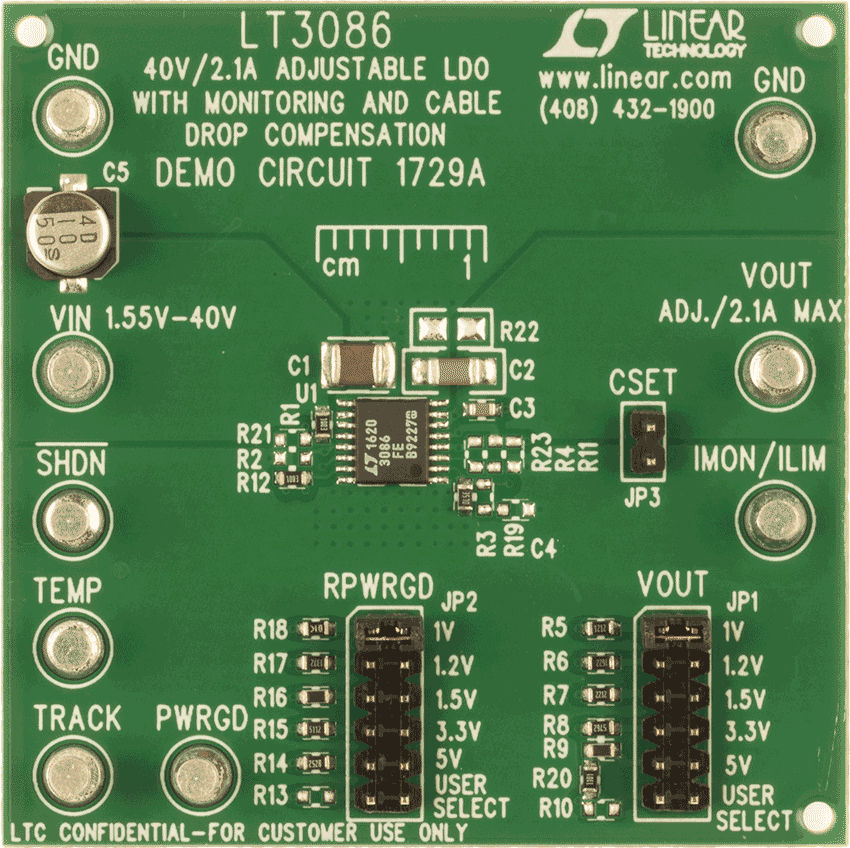

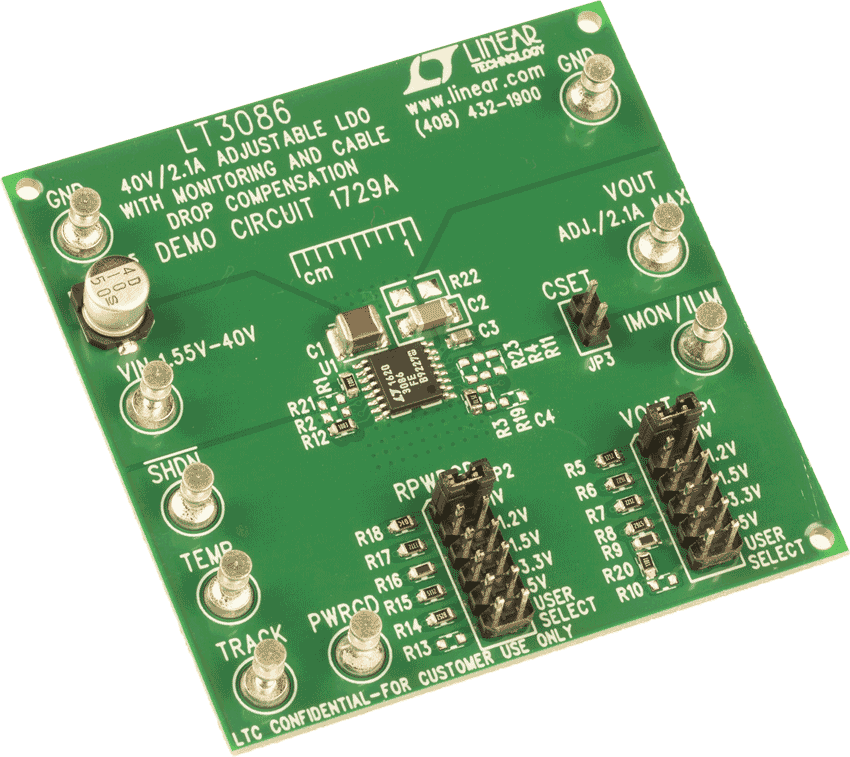

DC1729A

LT3086演示板 | 低压差线性稳压器,监控和线路压降补偿,1.55V ≤ VIN ≤ 40V, VOUT = 1.0V/1.2V/1.5V/3.3V/5V/12V(2.1A)

zoom

DC1729A

LT3086演示板 | 低压差线性稳压器,监控和线路压降补偿,1.55V ≤ VIN ≤ 40V, VOUT = 1.0V/1.2V/1.5V/3.3V/5V/12V(2.1A)

LT3086演示板 | 低压差线性稳压器,监控和线路压降补偿,1.55V ≤ VIN ≤ 40V, VOUT = 1.0V/1.2V/1.5V/3.3V/5V/12V(2.1A)

产品详情

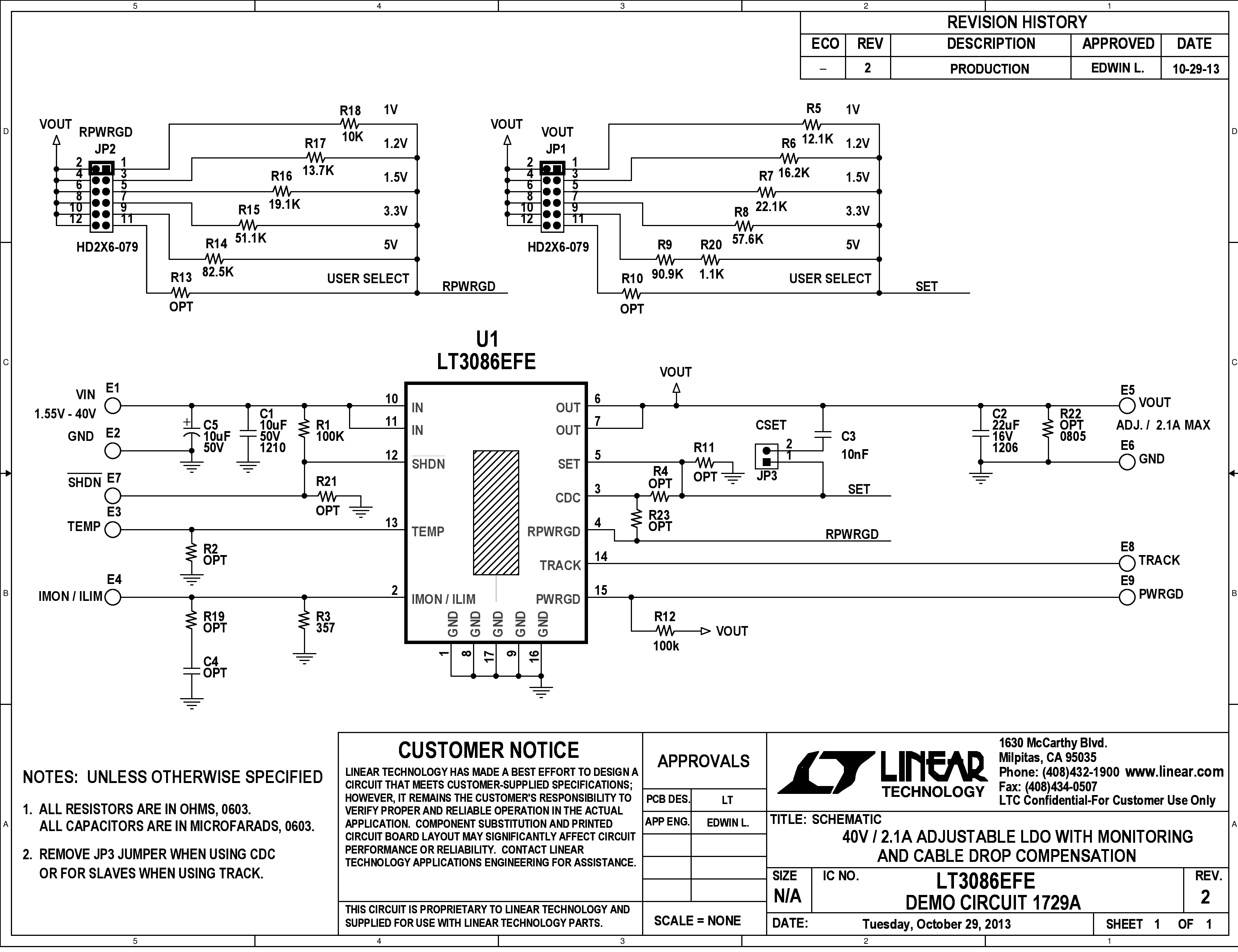

演示电路1729A是一款2.1A低压差可调线性稳压器,内置LT3086。该器件具有多种特性,可在1.4V至40V的宽输入电源电压范围内工作。LT3086只需一个电阻即可将输出电压设置为0.4V至32V,采用最小10μF的陶瓷型输出电容便可稳定工作。

工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
