  • 输入电压范围：1.6V 至 45V
  • 输出电流：200mA
  • 输出放电
  • 静态电流：45μA
  • 压差电压：300mV
  • 低噪声：30μVRMS (10Hz 至 100kHz)
  • 可调输出 (VREF = 600mV)
  • 固定输出电压：3.3V、5V
  • 输出容差：±2% (在整个负载、电压和温度范围内)
  • 单个电容器用于实现基准的软起动并降低输出噪声
  • 停机电流：< 3μA
  • 反向电池保护
  • 电流限制折返和热限制保护
  • 8 引脚 2mm x 3mm DFN 封装和 MSOP 封装
LT3063
具输出放电功能的 45V VIN、微功率、低噪声、200mA LDO

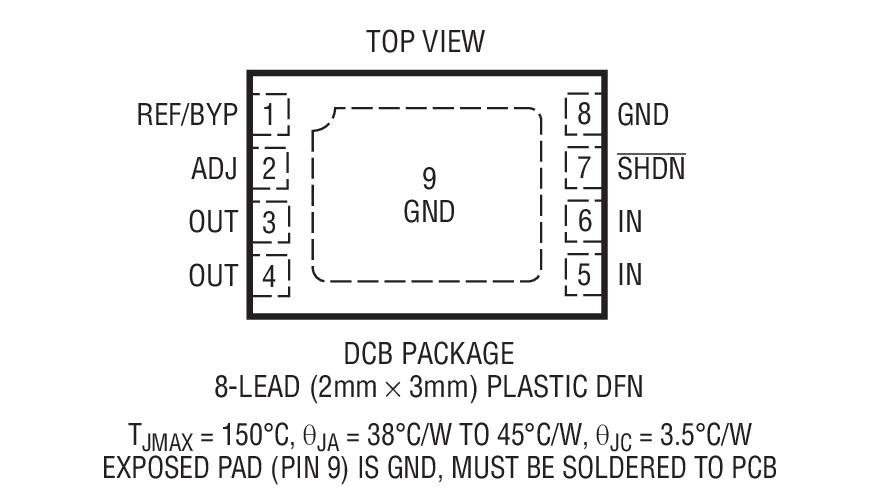

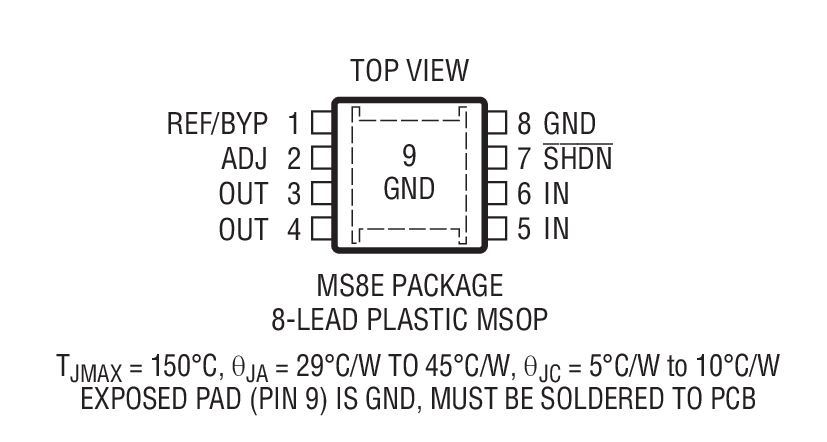

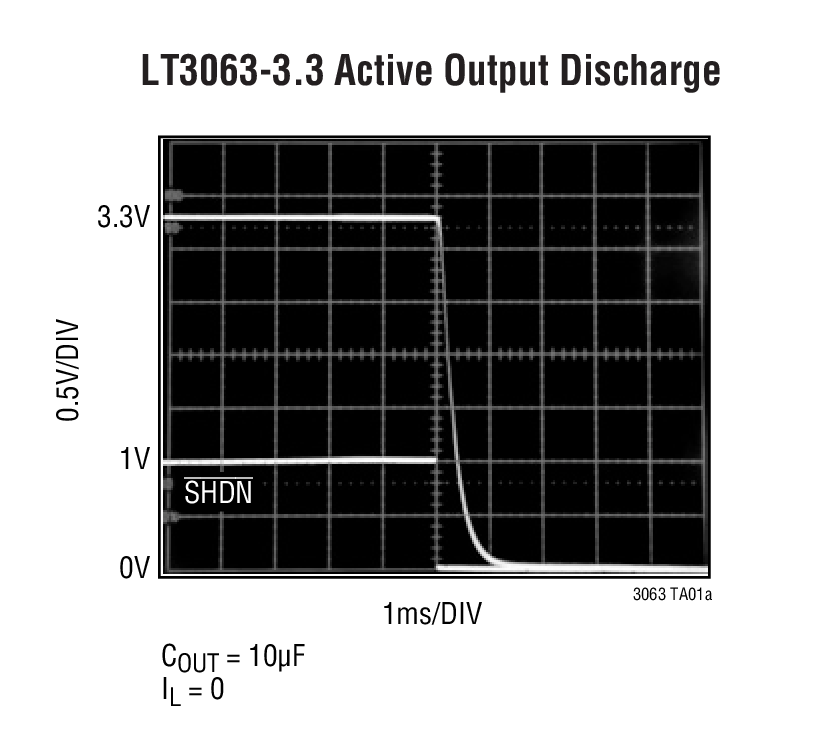

3.3V Low Noise Regulator LT3063-3.3 Active Output Discharge Product Package 1 Product Package 2
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 1

技术文章 2

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
PowerPath、理想二极管和负载开关 1
LTC4417
推荐新设计使用 确定了优先级的 PowerPath™ 控制器
浪涌抑制器、过压和过流保护 1
LT4363
推荐新设计使用 具电流限制功能的高电压浪涌抑制器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice 1

LTspice中提供以下器件型号：

  • LT3063
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board

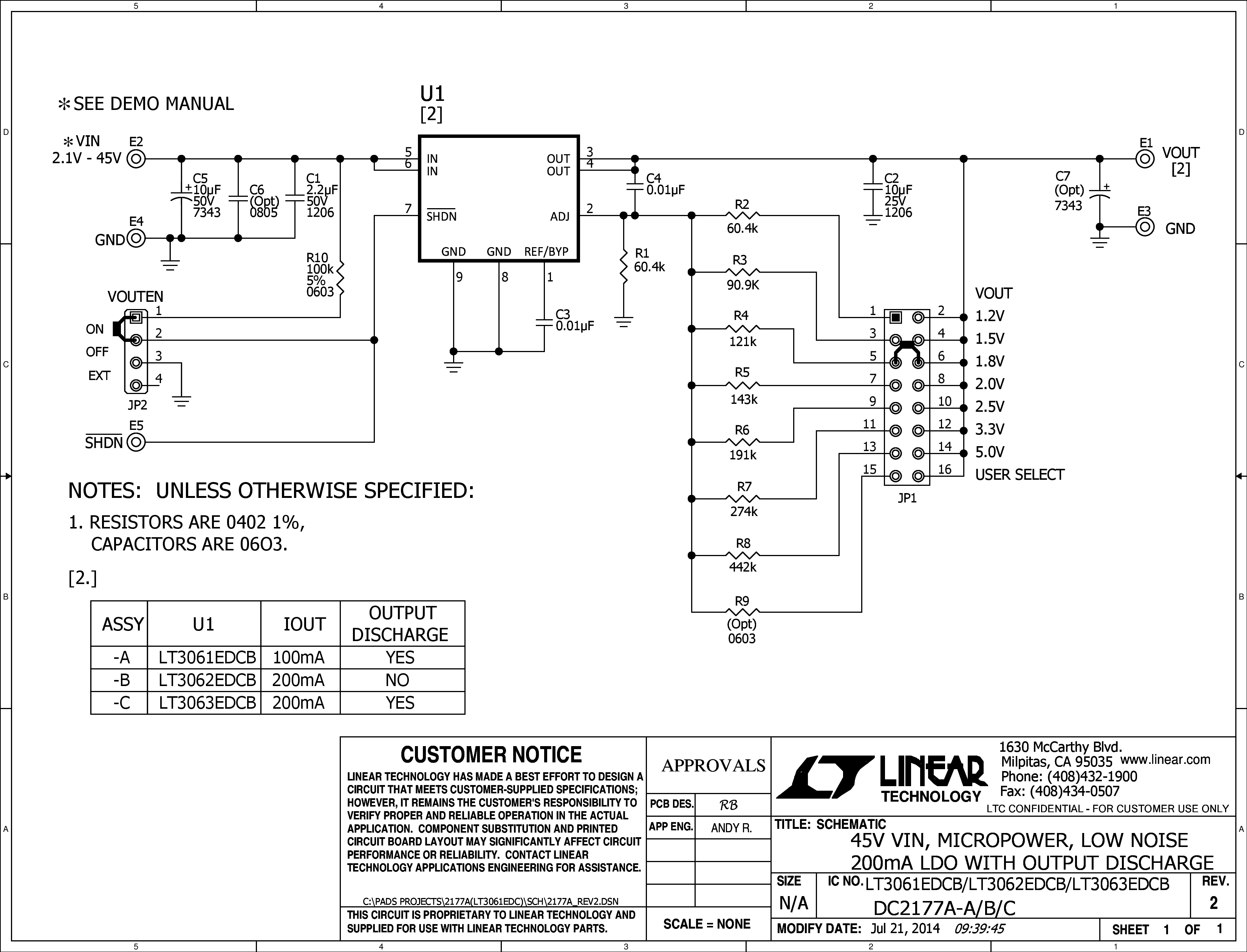

schematic 1
schematic 2
schematic 3
schematic 4
schematic 5
DC2177A-C

LT3063演示板 | 具有输出放电功能的低噪声LDO，2.1V ≤ VIN ≤ 45V，VOUT = 1.2V/1.5V/1.8V/2V/2.5V/3.3V/5V/可调(200mA)

立即购买 更多内容

产品详情

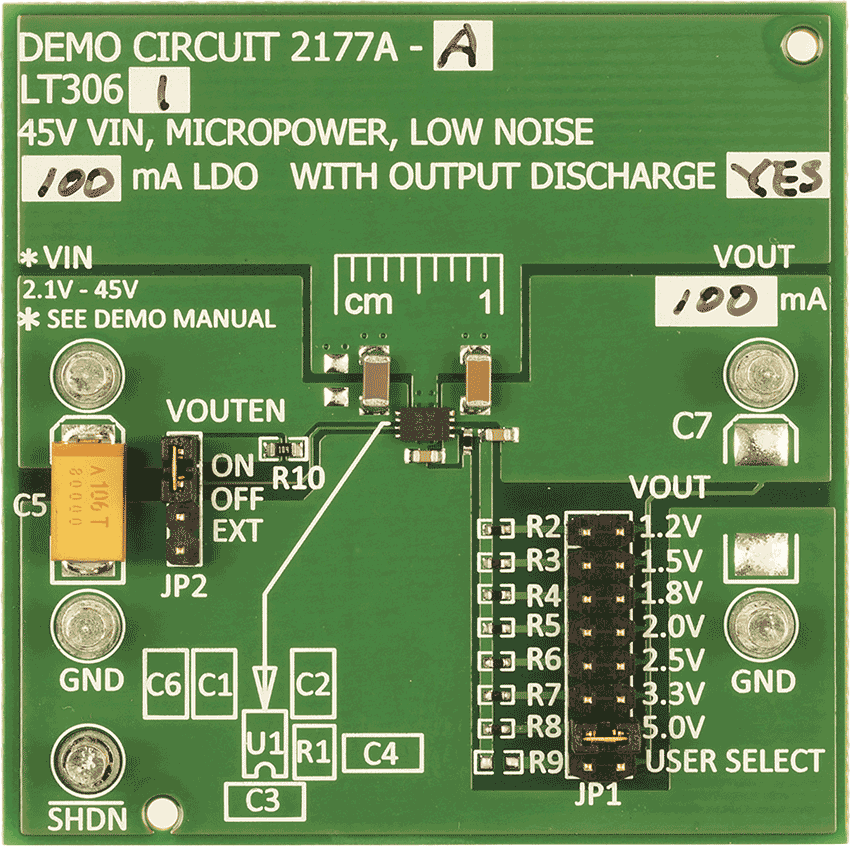

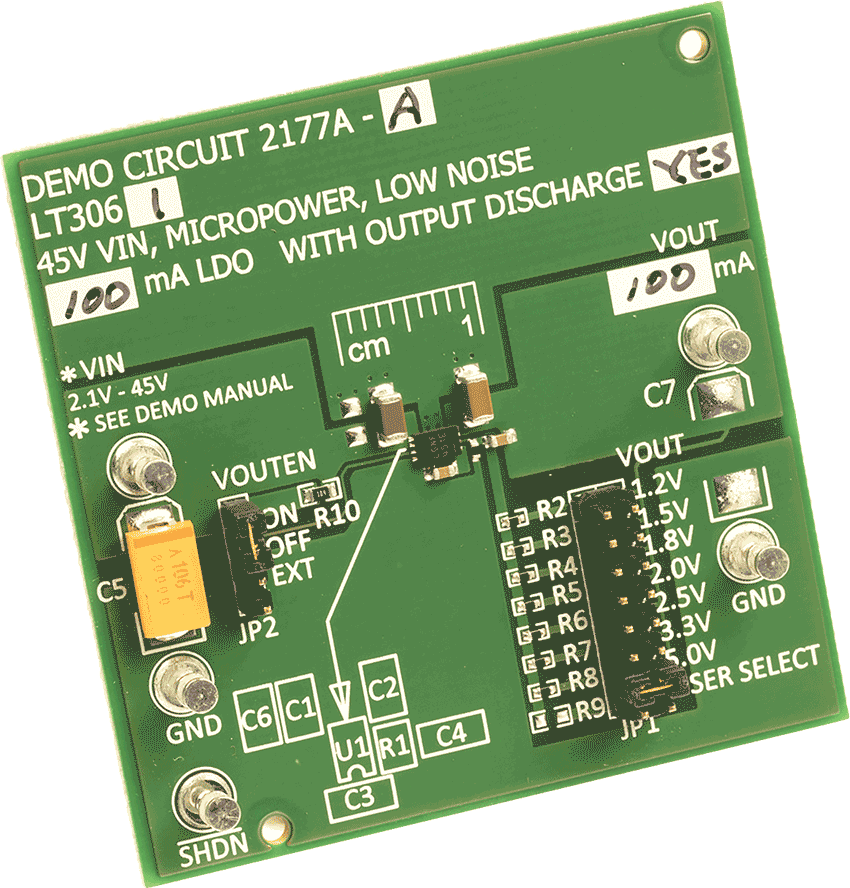

演示电路2177A-C内置LT3063，一款具有有源输出放电功能的微功耗、低噪声和低压差线性稳压器。输入电压范围是2.1V至45V且最大输出电流为200mA。电阻分压器可确定输出电压，且跳线调整分压器将输出电压设置为1.2V、1.5V、1.8V、2V、2.5V、3.3V、5V或用户编程值，但需要安装电阻。该输出使用10μF陶瓷电容，且内部基准电压源使用10nF电容进行旁路以降低输出噪声并对软启动进行编程。还提供10nF前馈电容，以便在较高的输出电压下改善负载瞬态响应并降低噪声。VOUTEN跳线位置通过100k电阻将SHDN引脚上拉至输入电源，将SHDN对地短路或将SHDN引脚浮空，以便可通过施加到SHDN端子的信号直接驱动。LT3063的输入电源通过2.2μF陶瓷电容进行旁路，输入上还提供50V钽聚合物电容以便抑制使用长引线对输入进行热插拔时可能发生的振铃。

eval board
schematic 6
DC2177A

LT3063 Demo Board | Low Noise LDO with Output Discharge, 2.1V ≤ VIN ≤ 45V, VOUT = 1.2V to 5V @ 200mA

立即购买 更多内容

产品详情

Demonstration circuit 2177A-C features the LT3063, a micropower, low noise and low dropout voltage linear regulator with output discharge. The input voltage ranges from 2.1V to 45V and the maximum output current is 200mA. A resistor divider determines the output voltage, and a jumper adjusts the divider to set the output voltage to either 1.2V, 1.5V, 1.8V, 2V, 2.5V, 3.3V, 5V or a voltage that is user-programmed but requires the installation of a resistor. The output uses a 10μF ceramic capacitor and the internal reference is bypassed with a 10nF capacitor to reduce output noise and program the soft-start. There is also a 10nF feedforward capacitor to improve load transient response and decrease noise at higher output voltages. The position of the VOUTEN jumper either pulls up the SHDN pin to the input supply through a 100k resistor, shorts SHDN to ground or floats the SHDN pin so it can be driven directly by a signal applied to the SHDN terminal. The input supply to the LT3063 is bypassed by a 2.2μF ceramic capacitor and there is also a 50V tantalum polymer capacitor on the input to dampen ringing that may occur when the input is hot-plugged using long leads.



DC2177A-C

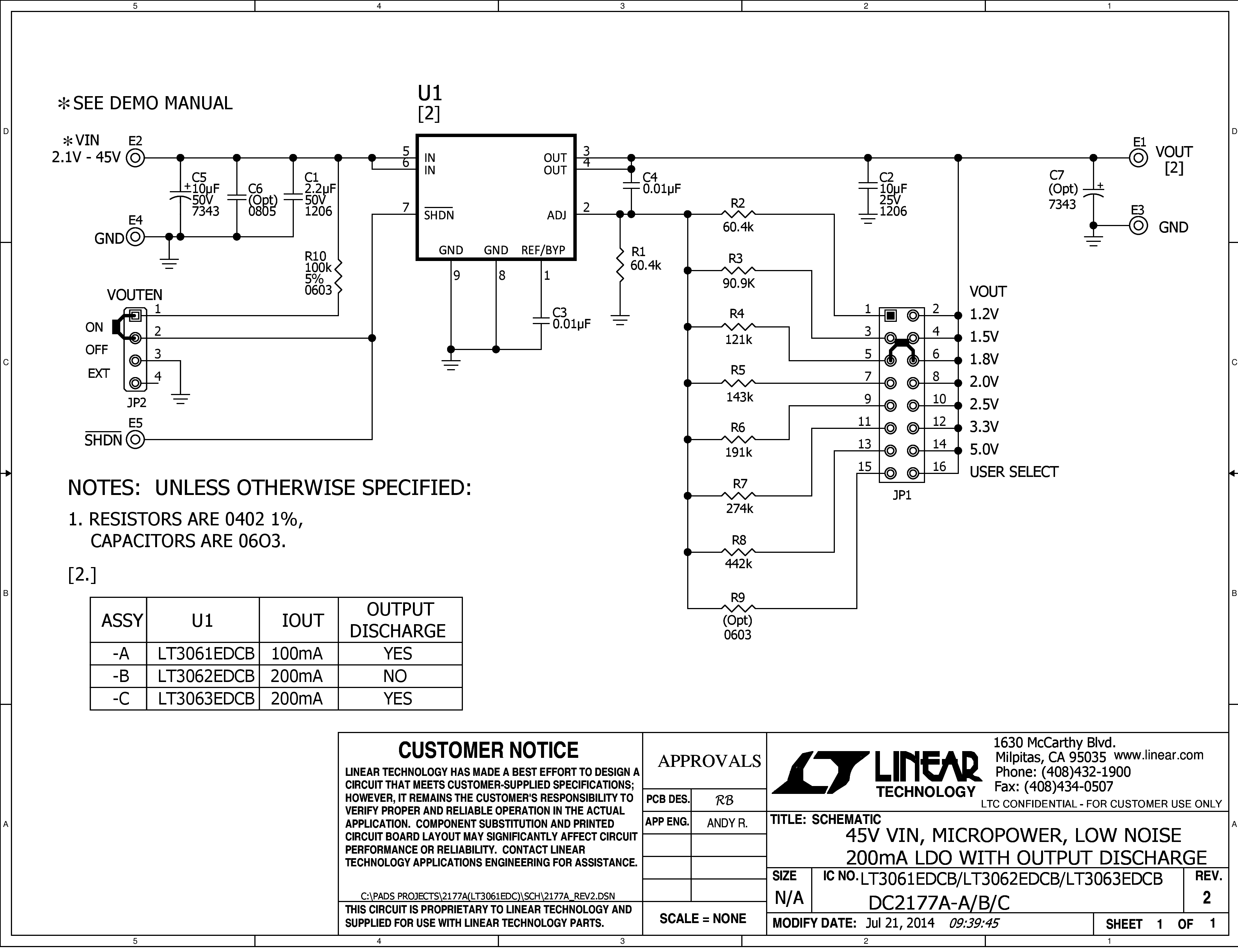

LT3063演示板 | 具有输出放电功能的低噪声LDO，2.1V ≤ VIN ≤ 45V，VOUT = 1.2V/1.5V/1.8V/2V/2.5V/3.3V/5V/可调(200mA)

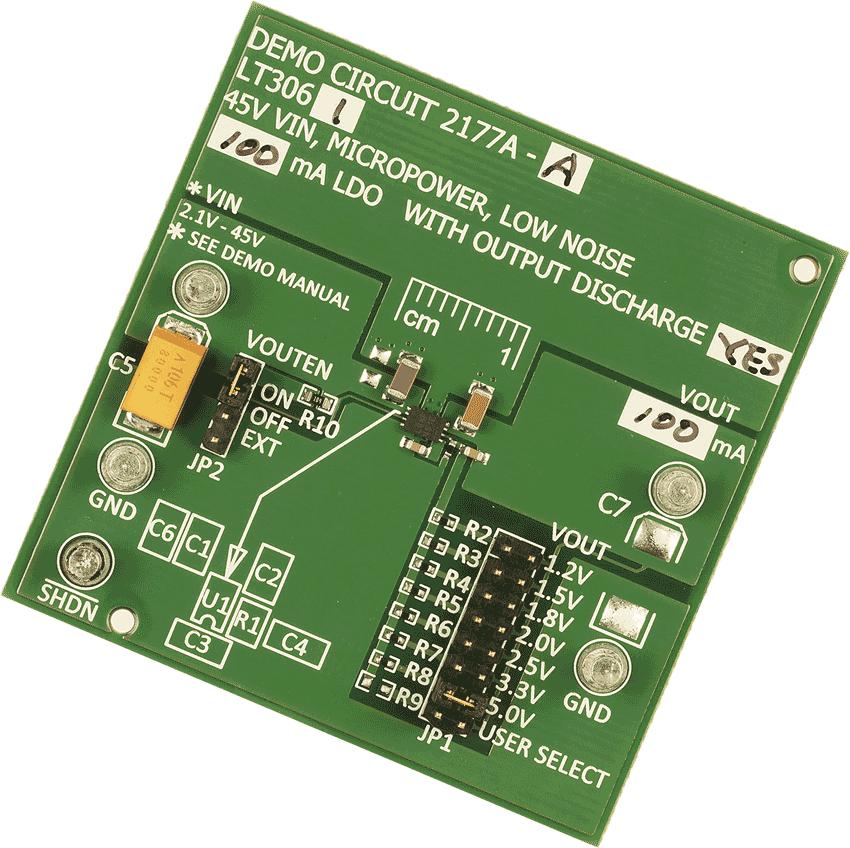

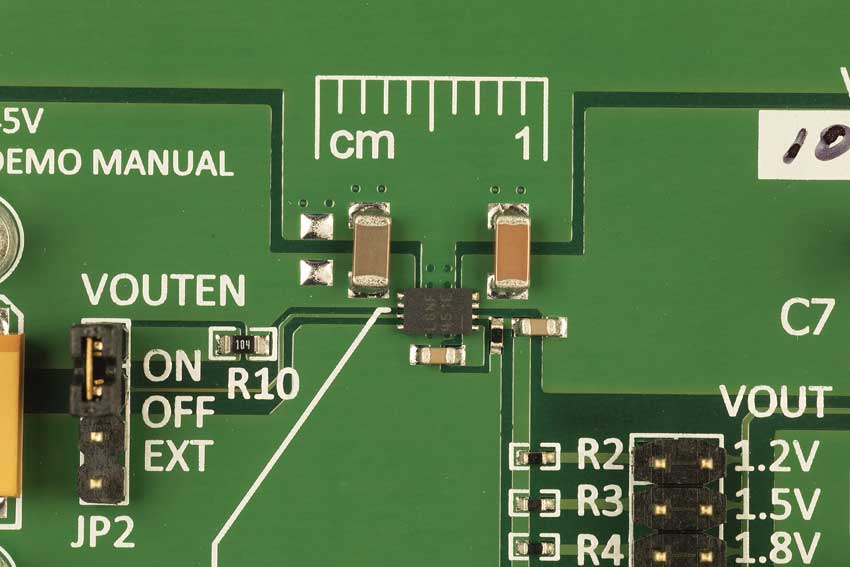

DC2177A-A Demo Board DC2177A-A Demo Board DC2177A-A Demo Board DC2177A-A Demo Board DC2177A-C - Schematic
