LT3061

推荐用于新设计

具有源输出放电功能的 45V VIN、微功率、低噪声、100mA LDO

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 输入电压范围：1.6V 至 45V
  • 输出电流：100mA
  • 输出放电
  • 静态电流：45μA
  • 压差电压：250mV
  • 低噪声：30μVRMS (10Hz 至 100kHz)
  • 可调输出 (VREF = 600mV)
  • 固定输出电压：3.3V、5V
  • 输出容差：±2% (在整个负载、电压和温度范围内)
  • 单个电容器用于实现基准的软起动并降低输出噪声
  • 停机电流：< 3μA
  • 反向电池保护
  • 电流限制折返和热限制保护
  • 8 引脚 2mm x 3mm DFN 封装和 MSOP 封装


LT®3061 是一款微功率、低压差 (LDO) 线性稳压器，其工作在一个 1.6V 至 45V 的电源范围内。该器件可提供 100mA 的输出电流和一个 250mV 的典型压差电压。单个外部电容器提供了可编程低噪声基准性能和输出软起动功能。LT3061 的静态电流仅为 45μA，并利用一个最小 3.3μF 的输出电容器实现了快速瞬态响应。在停机模式中，静态电流小于 3μA，而且基准软起动电容器复位。

LT3061 具有一个 NMOS 下拉电阻器，这负责在 SHDN 或 IN 被驱动至低电平的情况下对输出进行放电。

内部保护电路包括反向电池保护、反向电流保护、具折返的电流限制和热停机。

LT3061 具有可用的 3.3V 和 5V 固定输出电压，并且可以用作一款具有一个从 600mV 基准至高达 19V 输出电压范围的可调型器件。LT3061 采用耐热性能增强型 8 引脚 2mm x 3mm DFN 封装和 MSOP 封装。



Applications

  • 电池供电型系统
  • 汽车电源
  • 工业电源
  • 航空电子设备电源
  • 便携式仪器
LT3061
具有源输出放电功能的 45V VIN、微功率、低噪声、100mA LDO
3.3V Low Noise Regulator LT3061-3.3 Active Output Discharge Product Package 1 Product Package 2
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 1

技术文章 2

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
保护开关和控制器 2
LTC4365
推荐用于新设计 欠压、过压和电源反向保护控制器
LTC4231
推荐用于新设计 微功率热插拔控制器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice 1

LTspice中提供以下器件型号：

  • LT3061
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5
DC2177A-A

LT3061 Demo Board | Micropower, Low Noise LDO with Output Discharge, 2.1V ≤ VIN ≤ 45V, VOUT = 1.2V to 5V @ 100mA

立即购买 更多内容

产品详情

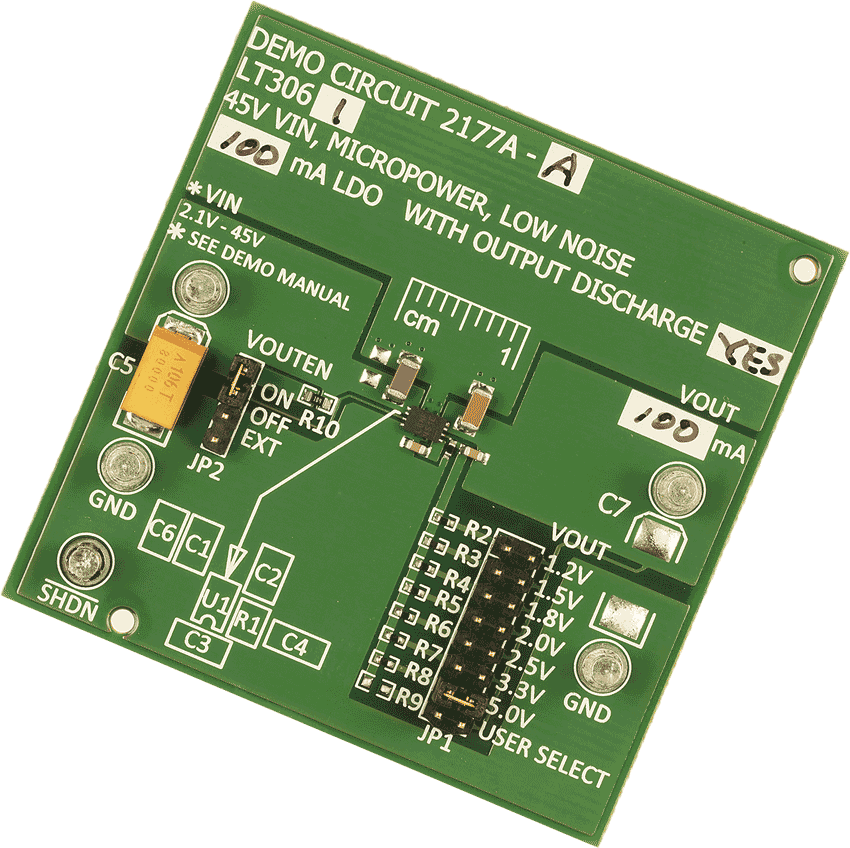

Demonstration circuit 2177A-A features the LT3061, a micropower, low noise and low dropout voltage linear regulator with output discharge. The input voltage ranges from 2.1V to 45V and the maximum output current is 100mA. A resistor divider determines the output voltage, and a jumper adjusts the divider to set the output voltage to either 1.2V, 1.5V, 1.8V, 2V, 2.5V, 3.3V, 5V or a voltage that is user-programmed but requires the installation of a resistor. The output uses a 10μF ceramic capacitor and the internal reference is bypassed with a 10nF capacitor to reduce output noise and program the soft-start. There is also a 10nF feedforward capacitor to improve load transient response and decrease noise at higher output voltages. The position of the VOUTEN jumper either pulls up the SHDN pin to the input supply through a 100k resistor, shorts SHDN to ground or floats the SHDN pin so it can be driven directly by a signal applied to the SHDN terminal.
DC2177A-A
LT3061 Demo Board | Micropower, Low Noise LDO with Output Discharge, 2.1V ≤ VIN ≤ 45V, VOUT = 1.2V to 5V @ 100mA

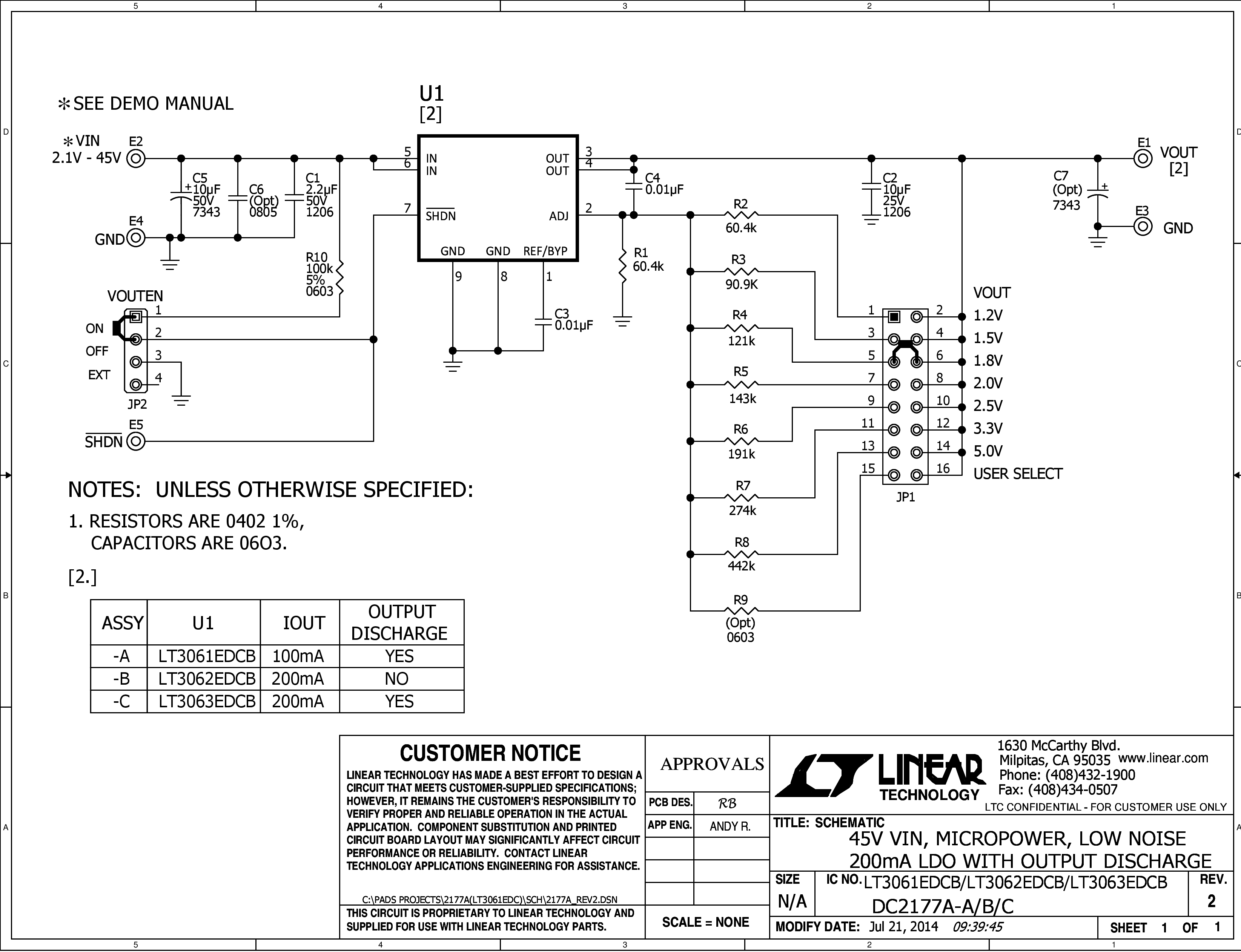

DC2177A-A Demo Board DC2177A-A Demo Board DC2177A-A Demo Board DC2177A-A Demo Board DC2177A-A - Schematic
