概览
优势和特点
- 输入电压范围：1.8V 至 45V
- 输出电流：500mA
- 主动输出放电
- 压差电压：300mV
- 可编程精准电流限值：±10%
- 电源良好标记
- 输入滤波用于实现高 PSRR
- 低噪声：25μVRMS (10Hz 至 100kHz)
- 可调输出 (VREF = VOUT(MIN) = 600mV)
- 输出容差：±2% (在整个电压、负载和温度范围内)
- 可在采用低 ESR 陶瓷输出电容器 (最小电容值为 3.3μF) 时保持稳定
- 单个电容器用于实现基准的软起动并降低输出噪声
- 折返电流限制保护
- 停机电流：<3μA
- 反向电池和热限制保护

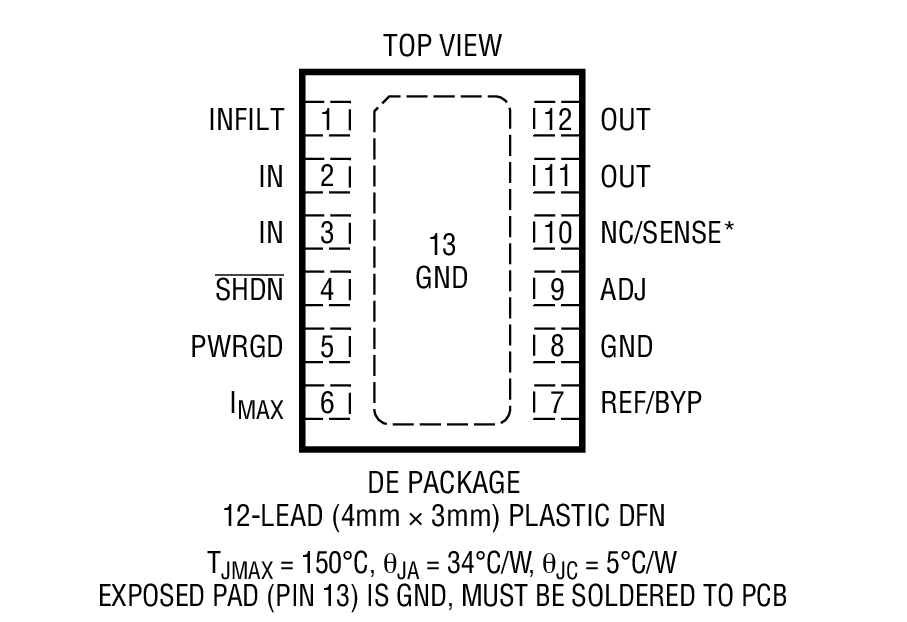

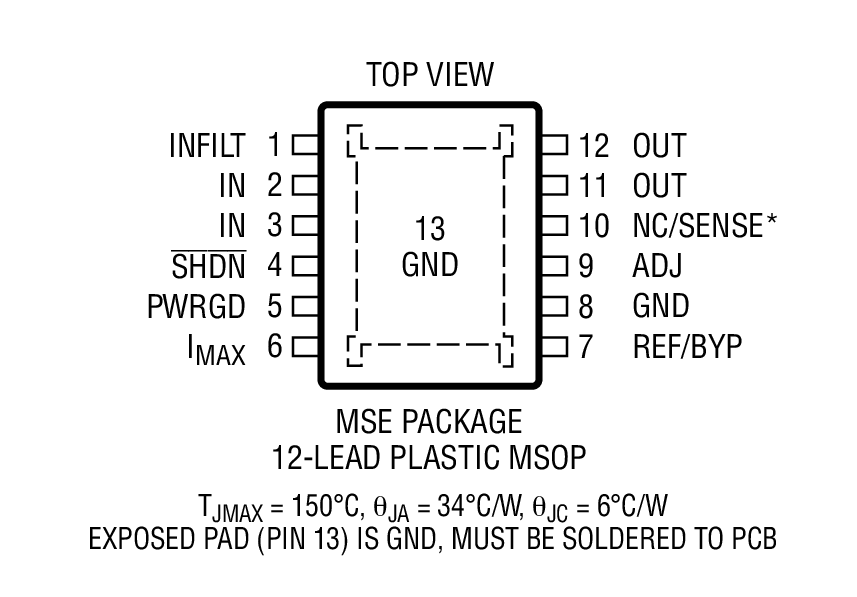

- 12 引脚 4mm x 3mm DFN 和 12 引脚 MSOP 封装
产品详情
LT®3066 是一款微功率、低噪声、低压差电压 (LDO) 线性稳压器，其工作在一个 1.8V 至 45V 的输入电压范围内。该器件可提供 500mA 的输出电流和一个 300mV 的典型压差电压。单个外部电容器提供了可编程低噪声基准性能和输出软起动功能。

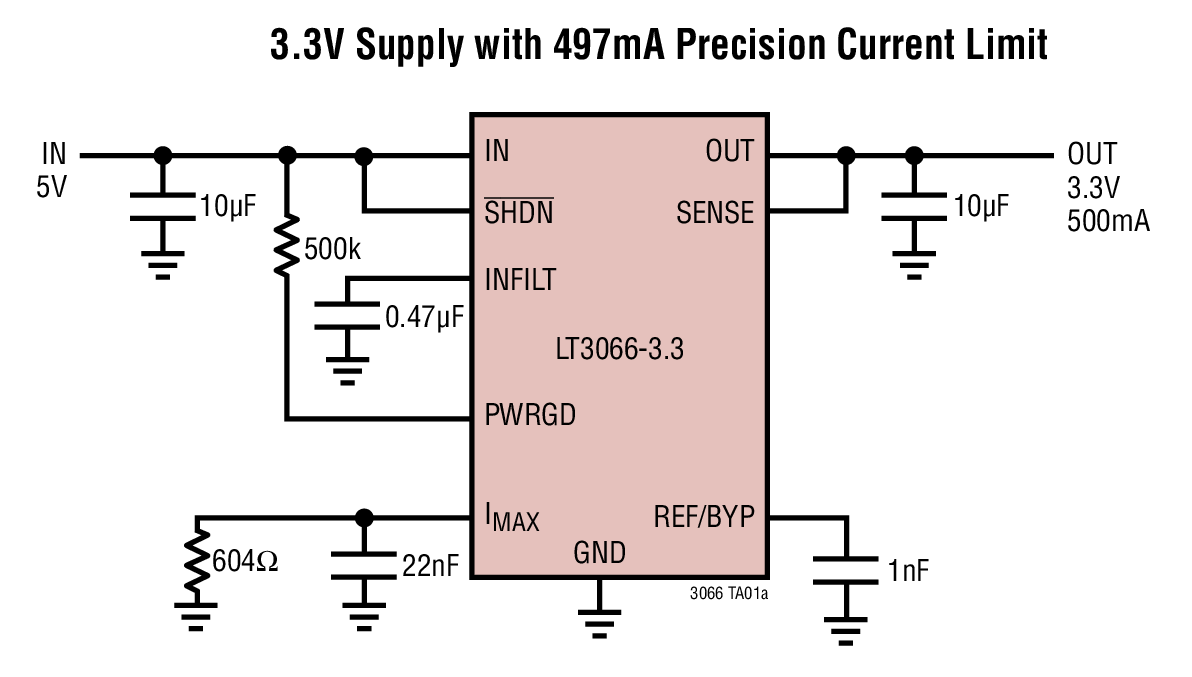

由单个电阻器负责设置 LT3066 的电流限值，并可在一个很宽的输入电压和温度范围内实现 ±10% 的准确度。一个 PWRGD 标记用于指示输出调节。

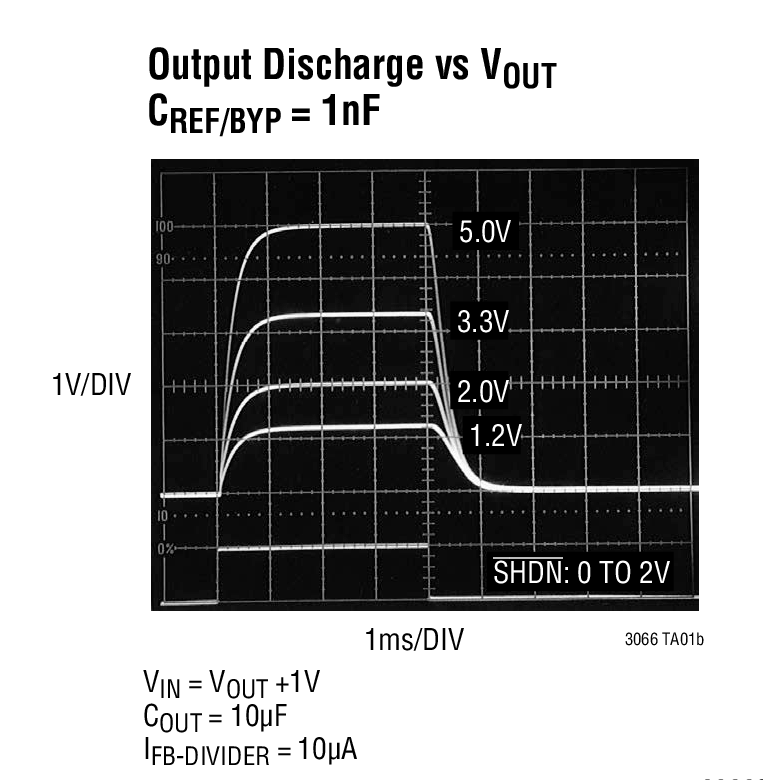

LT3066 具有一个下拉 NMOS，这负责在 SHDN 或 IN 被驱动至低电平的情况下对输出进行放电。
LT3066 利用低 ESR 陶瓷电容器优化了稳定性和瞬态响应，所需的最小电容为 3.3μF。内部保护电路包括具折返的电流限制、热限制、反向电池保护、反向电流保护和反向输出保护。
LT3066 具有可用的 3.3V 和 5V 固定输出电压，以及可用作一款具 0.6V 至 19V 输出电压范围的可调型器件。这款器件采用耐热性能增强型 12 引脚 4mm x 3mm DFN 和 MSOP 封装。
应用
- 电池供电型系统
- 汽车电源
- 工业电源
- 航空电子设备电源
- 便携式仪器
产品分类
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
评估套件 (1)
参考资料
-
R531 Reliability Data3/26/2018
-

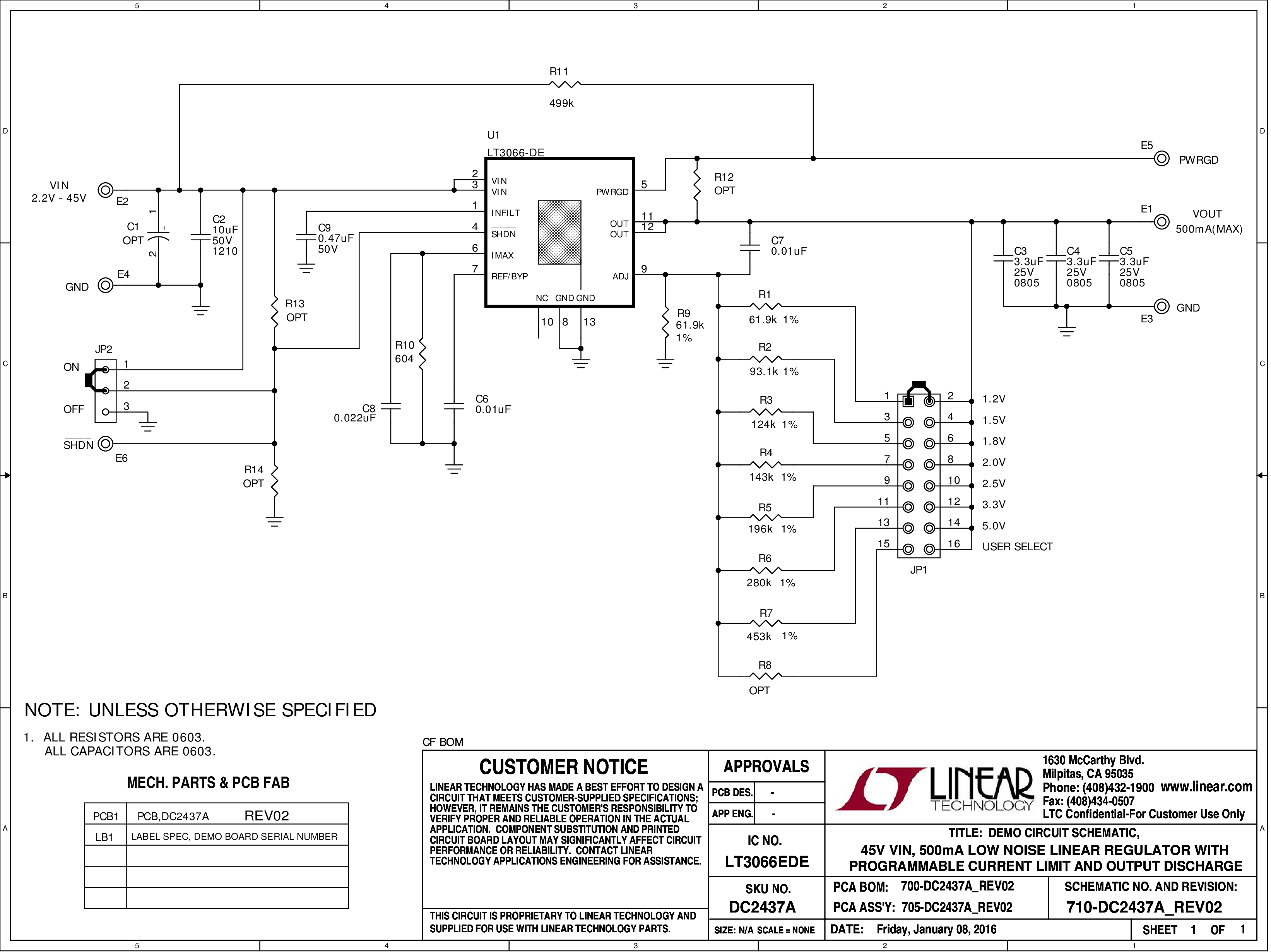

DC2437A - Demo Manual3/11/2016
-
