LT3012

250mA、4V 至 80V 低压差微功率稳压器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 6
特性
  • 宽输入电压范围:4V 至 80V
  • 低静态电流:40μA

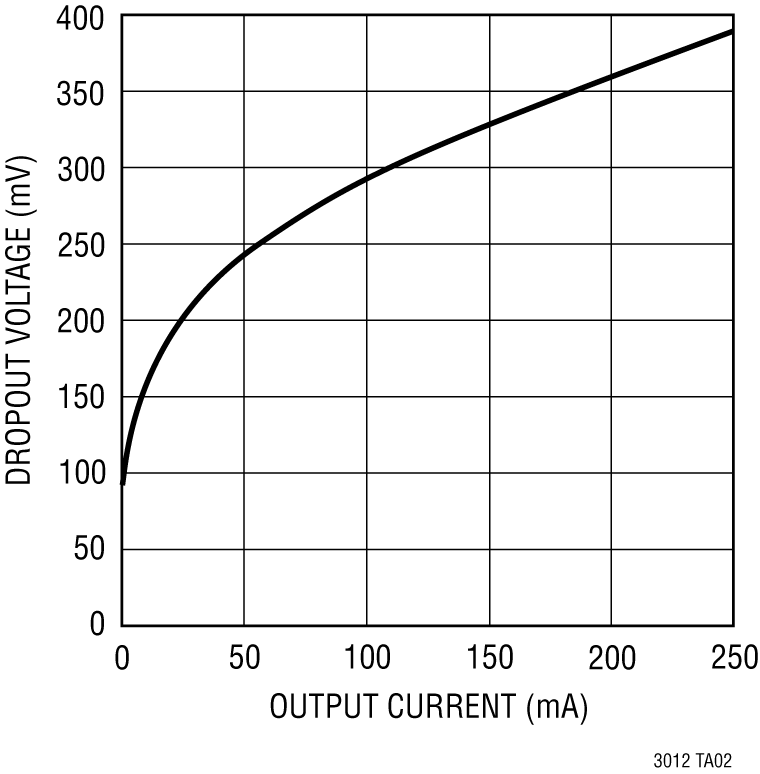

  • 低压差电压:400mV
  • 输出电流:250mA
  • 无需保护二极管
  • 可调输出范围:1.24V 至 60V
  • 停机模式中的静态电流为 1μA
  • 采用 3.3μF 输出电容器时可实现稳定
  • 采用铝电容器、钽电容器或陶瓷电容器时可实现稳定
  • 反向电池保护
  • 没有从输出至输入的反向电流
  • 具热限制功能

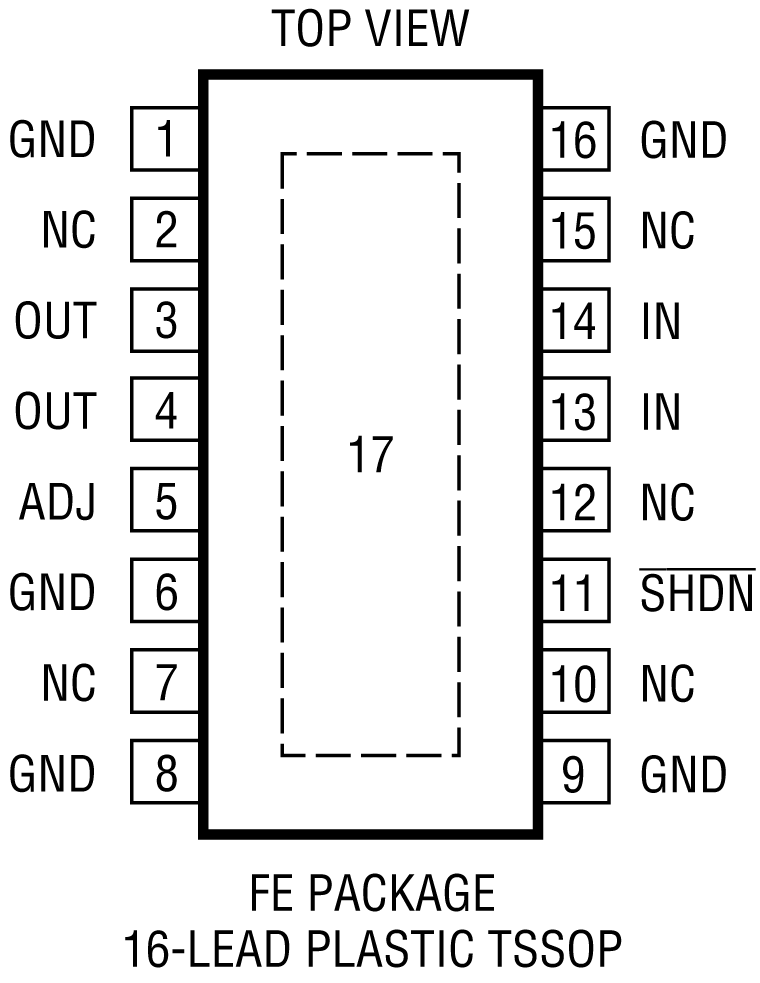

  • 耐热增强型 16 引脚 TSSOP 和 12 引脚 (4mm x 3mm) DFN 封装
  • 通过AEC-Q100汽车应用认证
更多细节
show more Icon

LT3012是一款高电压、微功耗低压差线性稳压器。该器件能够提供250mA输出电流,具有400mV压差。LT3012专为电池供电或高电压系统设计,低静态电流(工作模式下为40µA,关断模式下为1µA)特性使其非常适合此类应用。在压差模式下,静态电流也受到很好地控制。

LT3012的其他特性包括能够采用极小的输出电容工作。该稳压器的输出端仅配备3.3µF电容可实现稳定操作,而大多数旧款器件则需要采用10µF至100µF电容来确保稳定。可以使用小型陶瓷电容,而不像其他稳压器那样通常需要使用串联电阻(ESR)。内部保护电路包括电池反接保护、限流、限热以及反向电流保护功能。

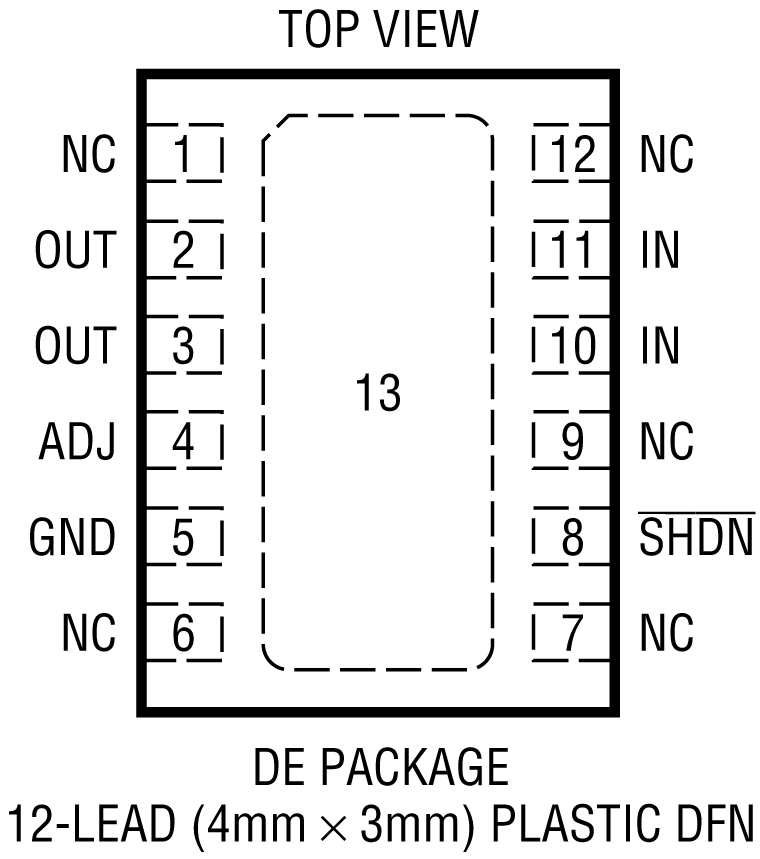

该器件提供可调输出和1.24V基准电压。LT3012稳压器采用16引脚TSSOP和12引脚薄型(0.75mm) (4mm × 3mm) DFN两种封装,带裸露焊盘以增强热处理能力。





关断引脚
LT3012
LT3012B



应用

  • 低电流高电压稳压器
  • 用于电池供电系统的稳压器
  • 电信应用
  • 汽车应用
产品模型 6

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT3012EDE#PBF
  • HTML
  • HTML
LT3012EDE#TRPBF
  • HTML
  • HTML
LT3012EFE#PBF
  • HTML
  • HTML
LT3012EFE#TRPBF
  • HTML
  • HTML
LT3012HFE#PBF
  • HTML
  • HTML
LT3012HFE#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT3012EFE#PBF

量产

LT3012EFE#TRPBF

量产

LT3012HFE#PBF

量产

LT3012HFE#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT3012EFE#PBF

量产

LT3012EFE#TRPBF

量产

LT3012HFE#PBF

量产

LT3012HFE#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
