LT3013

具 PWRGD 的 250mA、4V 至 80V 低压差微功率线性稳压器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 8
特性
  • 宽输入电压范围:4V 至 80V
  • 低静态电流:65μA
  • 低压差电压:400mV
  • 输出电流:250mA
  • 无需保护二极管
  • 可调输出范围:1.24V 至 60V
  • 在停机模式中静态电流为 1μA
  • 采用 3.3μF 输出电容器时可保持稳定
  • 采用铝电容器、钽电容器或陶瓷电容器时可保持稳定
  • 反向电池保护
  • 没有从输出至输入的反向电流
  • 热限制
  • 耐热性能增强型 16 引脚 TSSOP 封装和 12 引脚 (4mm x 3mm) DFN 封装

更多细节
show more Icon

LT®3013 是一款高电压、微功率、低压差线性稳压器。该器件能够提供 250mA 输出电流和一个 400mV 的压差电压。LT3013 专为在电池供电型或高电压系统中使用而设计,低静态电流 (工作时为 65μA,在停机模式中为 1μA) 使其成为一种理想的选择。在压差条件下,静态电流也处于良好受控状态。

LT3013 的其他特点包括一个用于指示输出稳压状态的 PWRGD 标记。稳压输出电平和标记指示之间的延迟可利用单个电容器来设置。另外,LT3013 还具有在采用非常小输出电容器情况下工作的能力。该稳压器可在输出端上仅布设 3.3μF 电容器时保持稳定,而大多数老式器件则需要采用 10μF 至 100μF 电容器以实现稳定性。可以使用小的陶瓷电容器,而完全不像其他稳压器常见的那样需要串联电阻 (ESR)。内部保护电路包括反向电池保护、电流限制、热限制和反向电流保护。

该器件可以提供一个可调输出和一个 1.24V 基准电压。LT3013 稳压器采用耐热性能增强型 16 引脚 TSSOP 封装和外形扁平 (仅高 0.75mm) 的 12 引脚 (4mm x 3mm) DFN 封装,这两种封装均提供了出色的热特性。


Applications
  • 低电流高电压稳压器
  • 电池供电型系统的稳压器
  • 电信应用
  • 汽车应用

产品模型 8

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT3013EDE#PBF
  • HTML
  • HTML
LT3013EDE#TRPBF
  • HTML
  • HTML
LT3013EFE#PBF
  • HTML
  • HTML
LT3013EFE#TRPBF
  • HTML
  • HTML
LT3013HFE#PBF
  • HTML
  • HTML
LT3013HFE#TRPBF
  • HTML
  • HTML
LT3013MPFE#PBF
  • HTML
  • HTML
LT3013MPFE#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT3013EFE#PBF

量产

LT3013EFE#TRPBF

量产

LT3013HFE#PBF

量产

LT3013HFE#TRPBF

量产

LT3013MPFE#PBF

量产

LT3013MPFE#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT3013EFE#PBF

量产

LT3013EFE#TRPBF

量产

LT3013HFE#PBF

量产

LT3013HFE#TRPBF

量产

LT3013MPFE#PBF

量产

LT3013MPFE#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

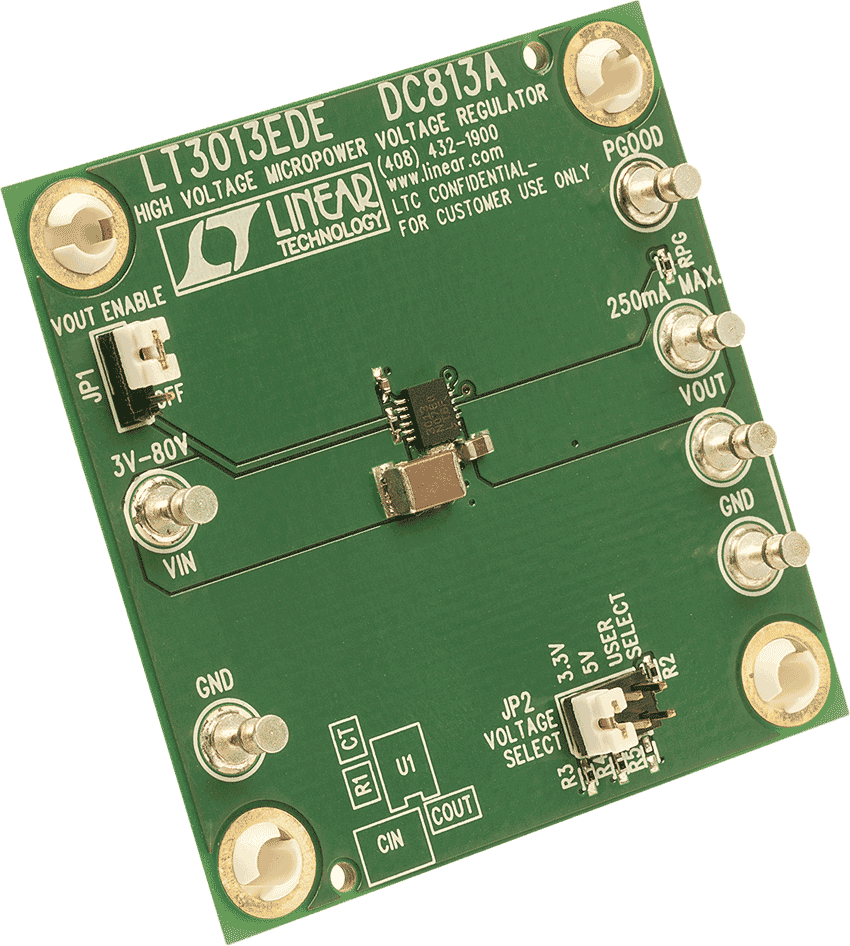

DC813A

LT3013EDE演示板 | 微功率低压差线性稳压器, 3V ≤ VIN ≤ 80V, VOUT = 3.3V/5V/可调(250mA)

zoom

DC813A

LT3013EDE演示板 | 微功率低压差线性稳压器, 3V ≤ VIN ≤ 80V, VOUT = 3.3V/5V/可调(250mA)

LT3013EDE演示板 | 微功率低压差线性稳压器, 3V ≤ VIN ≤ 80V, VOUT = 3.3V/5V/可调(250mA)

产品详情

演示电路813是一款高电压微功率稳压器,采用LT3013提供薄型12引脚DFN封装的低压差线性稳压器。DC813具有3V至80V的输入电压范围、3.3V、5V跳线可选的输出电压或用户定义的电压(1.24V和60V),可提供最大250mA电流。LT3013具有65µA典型空载静态电流和1µA关断电流。

工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
