概览
优势和特点
- 宽输入电压范围：4V 至 80V
- 低静态电流：40μA

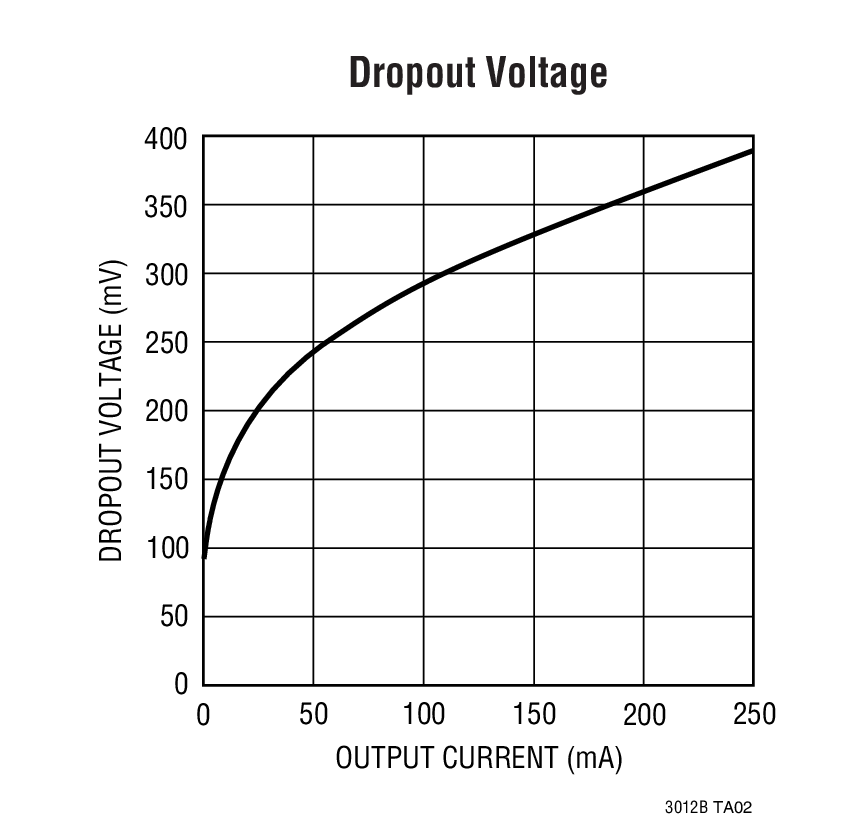

- 低压差电压：400mV
- 输出电流：250mA
- 无需增设保护二极管
- 可调输出范围：1.24V 至 60V
- 采用 3.3μF 输出电容器时可实现稳定
- 采用铝电容器、钽电容器或陶瓷电容器时可实现稳定
- 反向电池保护
- 没有从输出至输入的反向电流
- 热限制

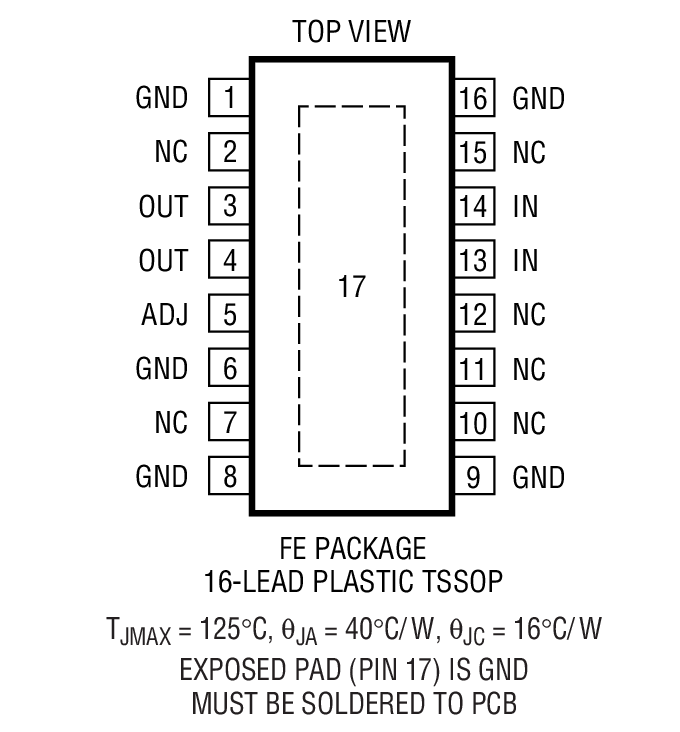

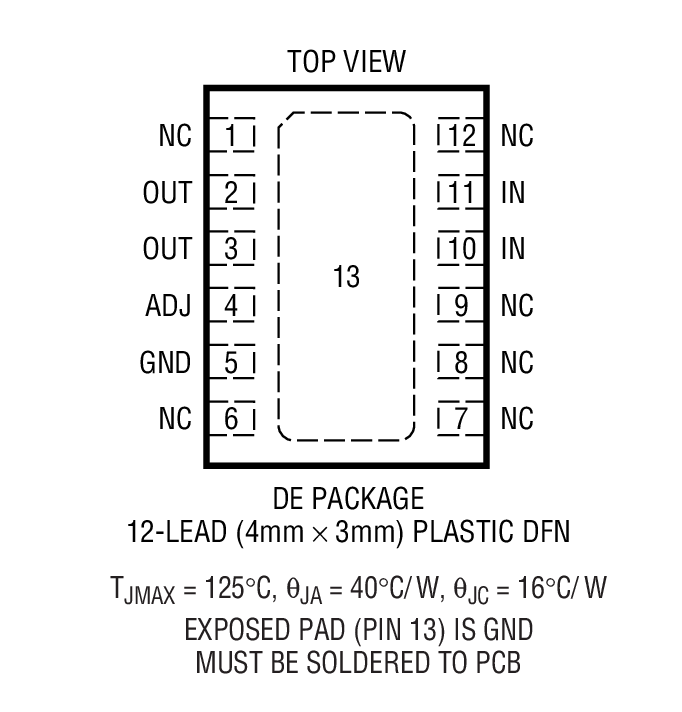

- 耐热性能增强型 16 引脚 TSSOP 封装和 12 引脚 (4mm x 3mm) DFN 封装
产品详情
LT®3012B 是一款高电压、微功率、低压差线性稳压器。该器件能够提供 250mA 输出电流和一个 400mV 的压差电压。LT3012B 专为在电池供电型或高电压系统中使用而设计，低静态电流 (工作时为 40μA) 使其成为一种理想的选择。在压差条件下，静态电流也处于良好受控状态。
LT3012B 的其他特点包括在采用非常小输出电容器情况下运作的能力。这些稳压器可在输出端上仅布设 3.3μF 电容器时实现稳定，而大多数老式器件则需要采用 10μF 至 100μF 电容器来获得稳定性。可以使用小的陶瓷电容器，而完全不像其他稳压器常见的那样需要串联电阻 (ESR)。内部保护电路包括反向电池保护、电流限制、热限制和反向电流保护。
该器件可以提供一个可调输出和一个 1.24V 基准电压。LT3012B 稳压器采用具裸露衬垫的 16 引脚 TSSOP 封装和 12 引脚扁平 (高度仅 0.75mm) 4mm x 3mm DFN封装，旨在增强热处理能力。
| 停机引脚 | |
| LT3012 | 有 |
| LT3012B | 没有 |
应用
- 低电流高电压稳压器
- 电池供电型系统的稳压器
- 电信应用
- 汽车应用
产品分类
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
参考资料
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LT3012
LT3012B
