概览

优势和特点

  • 4V 至 36V 输入电压范围
  • 1.2A 65V 内部 DMOS 电源开关
  • 低静态电流
  • 支持重负载边界模式运行
  • 低纹波轻载 Burst Mode® 运行
  • 最小负载为全输出的 <0.5%(典型值)
  • 使用单一外部电阻器设置 VOUT
  • 无需变压器第三绕组或光隔离器即可进行调节
  • 精确的 EN/UVLO 阈值和滞后
  • 内部补偿和软启动
  • 输出短路保护

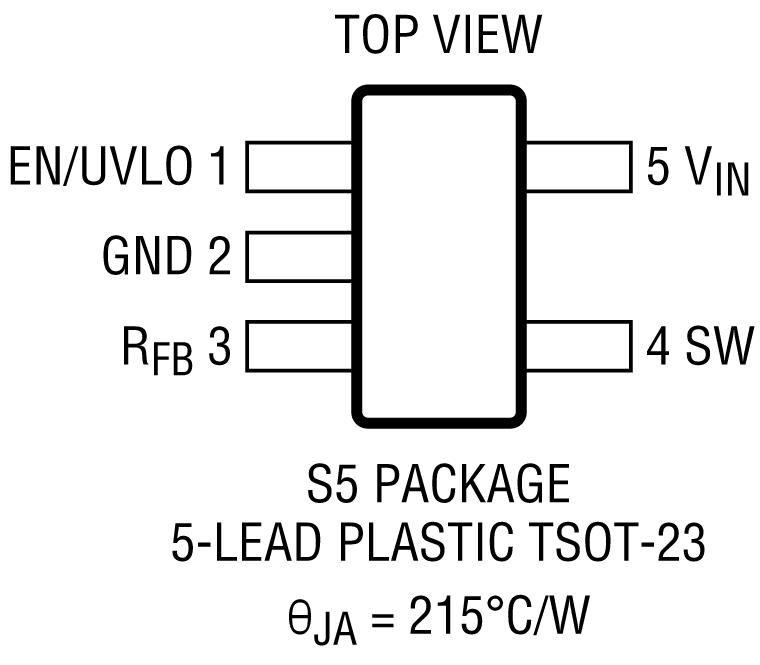

  • 5 引脚 TSOT-23 封装

产品详情

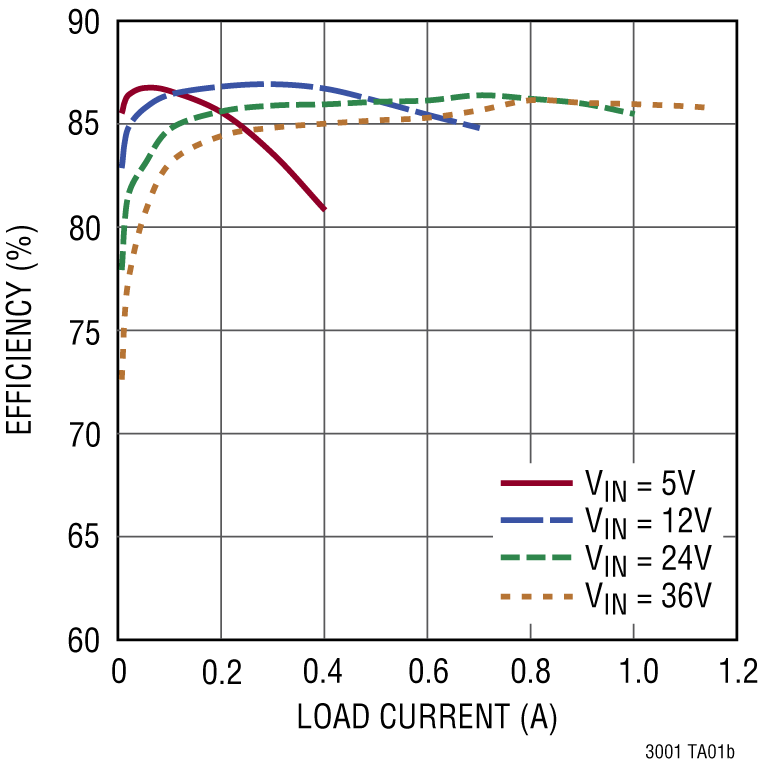

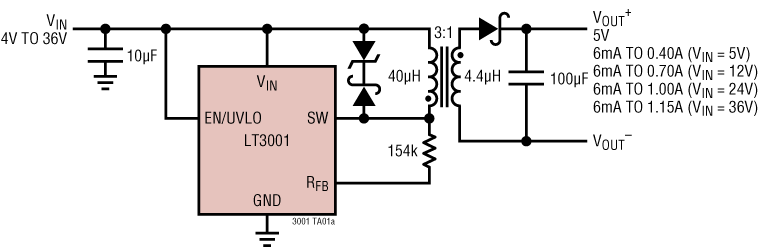

LT3001 是一款微功率隔离型反激式转换器。通过直接从主端反激波形对隔离式输出电压实施采样,该器件无需第三绕组或光隔离器即可实现稳压。输出电压使用单个外部电阻器进行编程。内部补偿和软启动功能进一步减少了外部组件数。边界模式运行可提供具有出色负载调整性能的小巧磁性解决方案。低纹波突发模式 (Burst Mode) 操作可在轻负载时保持高效率,同时较大限度抑制输出电压纹波。一个 1.2A 65V DMOS 电源开关连同所有高电压电路和控制逻辑电路一起集成在 5 引脚 ThinSOT 封装中。

LT3001 在 4V 至 36V 的输入电压范围内运行,并可提供高达 4W 的隔离输出功率。由于高度集成、并使用边界模式和低纹波突发模式,因而可为隔离式供电提供使用简单、组件数少、和高效率的应用解决方案。

应用

  • 隔离式电信、汽车、工业、医疗电源
  • 隔离式辅助/内务处理电源

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

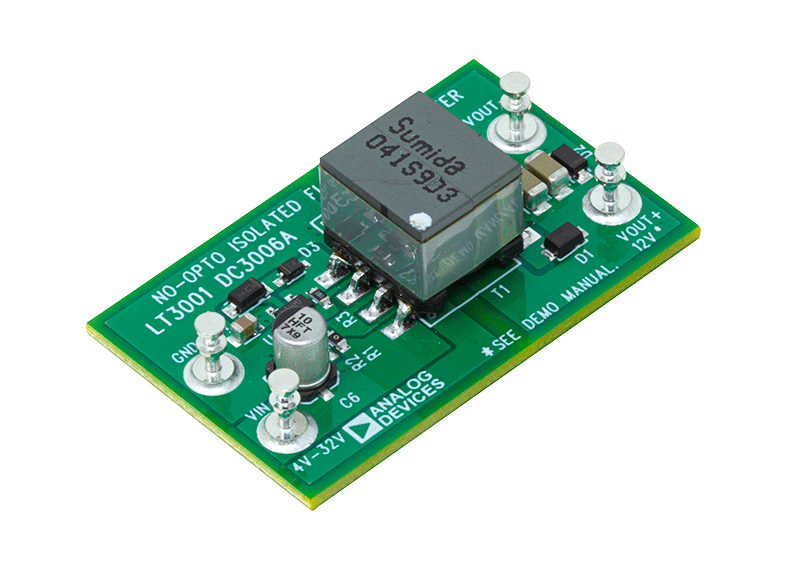

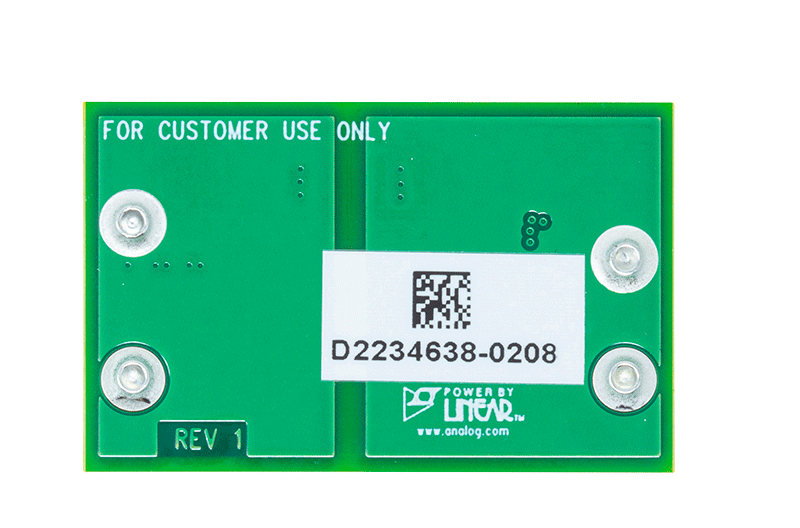

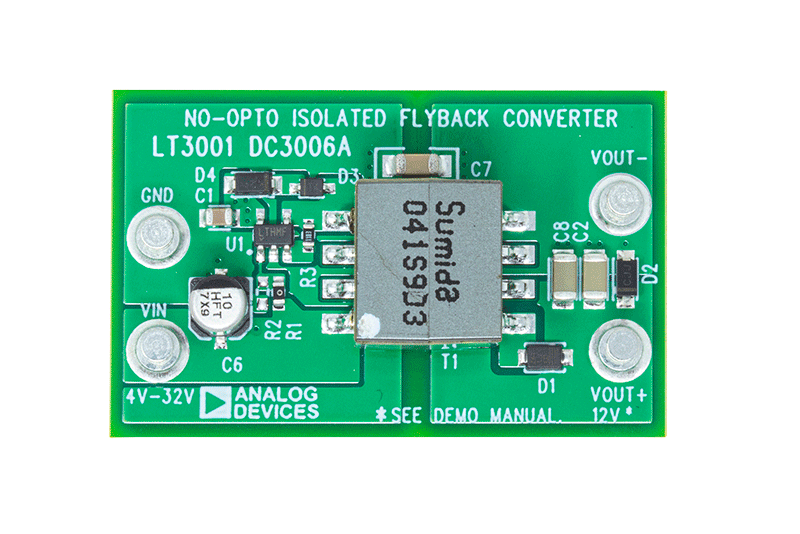

评估套件 (1)
