概览
优势和特点
- 1.5A、36V 内部开关
- 2.7MHz 开关频率
- 集成的软启动功能
- 可调的输出：VIN 至 35V
- 低 VCESAT 开关：典型值为 300mV (在 1.5A)

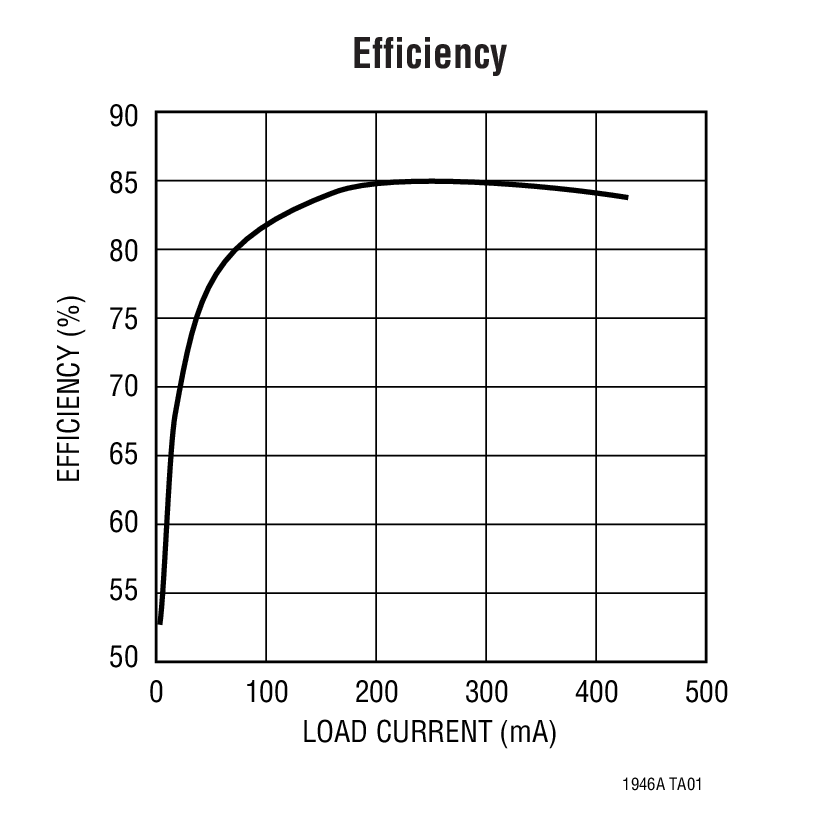

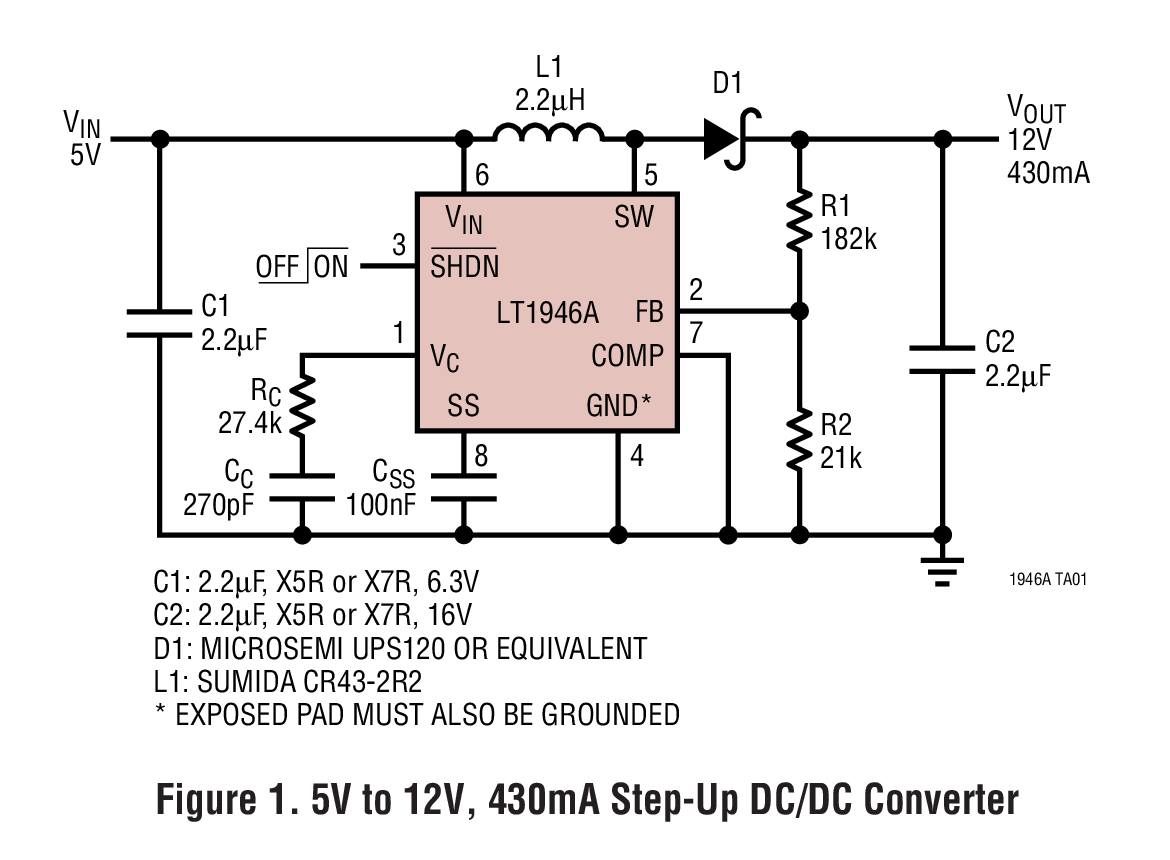

- 可从一个 5V 输入提供 12V/430mA 输出

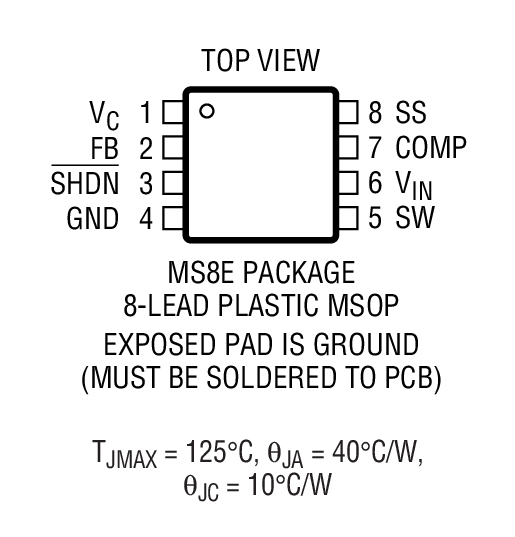

- 小外形的耐热性能增强型 8 引脚 MSOP 封装
产品详情
LT®1946A 是一款固定频率升压型 DC/DC 转换器，其内置了一个 1.5A、36V 开关。LT1946A能够从一个 5V 输入产生 12V/430mA 输出，因而非常适合为大型 TFT-LCD 屏供电。LT1946A 的开关频率为 2.7MHz，所以允许使用外形扁平的纤巧电感器和低数值陶瓷电容器。环路补偿可以在内部或外部进行，从而为用户设定环路补偿提供了灵活性，并利用低 ESR 陶瓷输出电容器实现了优化的瞬态响应。软启动功能利用一个外部电容器进行控制，这决定了启动期间的输入电流斜坡上升速率。该器件的 8 引脚 MSOP 封装和高开关频率确保可造就一款外形扁平 (高度 < 1.1mm) 的总体解决方案。
- TFT-LCD 偏置电源
- GPS 接收机
- DSL 调制解调器
- 局部电源
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
R365 Reliability Data3/23/2018
-

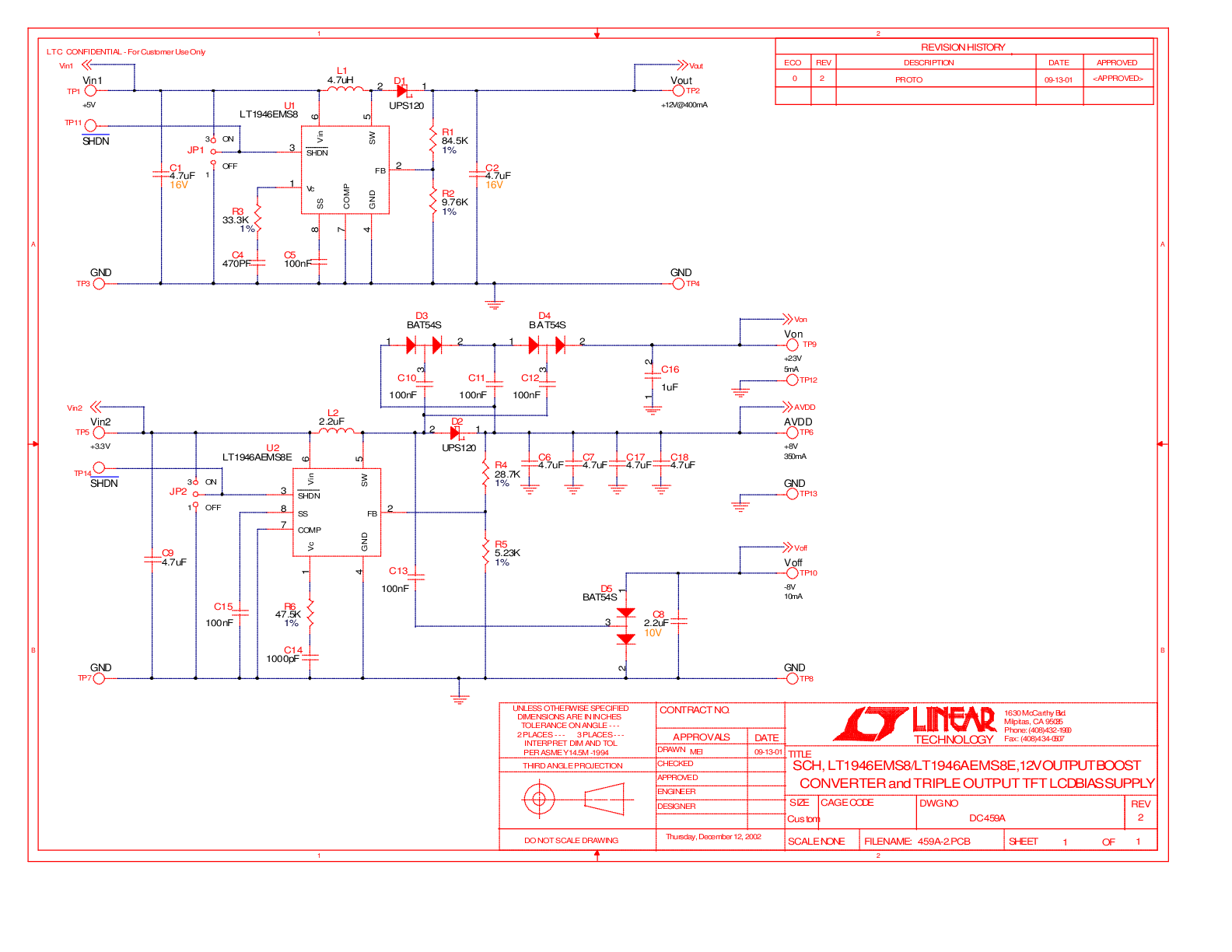

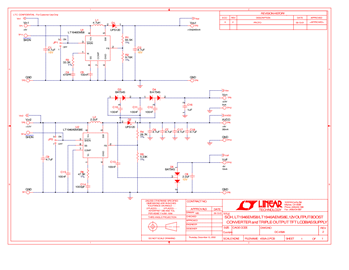

DC459A - Demo Manual9/24/2009
-
1.2MHz and 2.7MHz, 1.5A Boost Converters Drive Big LCDs, LEDs3/1/2002 LT Journal
工具及仿真模型
LTspice中提供以下器件型号：
LT1946
LT1946A
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LT1946AEMS8E#PBF | 材料声明 | 质量和可靠性 | 8-Lead MSOP w/ EP | |
| LT1946AEMS8E#TRPBF | 材料声明 | 质量和可靠性 | 8-Lead MSOP w/ EP | |
| Wafer Fabrication Data | R365 Reliability Data |
