概览

优势和特点

  • 1.5A、36V 内部开关
  • 1.2MHz 开关频率
  • 集成的软启动功能
  • 输出电压高达 34V
  • 低 VCESAT 开关:典型值为 300mV (在 1.5A)
  • 可从一个 3.3V 输入提供 8V/430mA 输出
  • 纤巧型 8 引脚 MSOP 封装

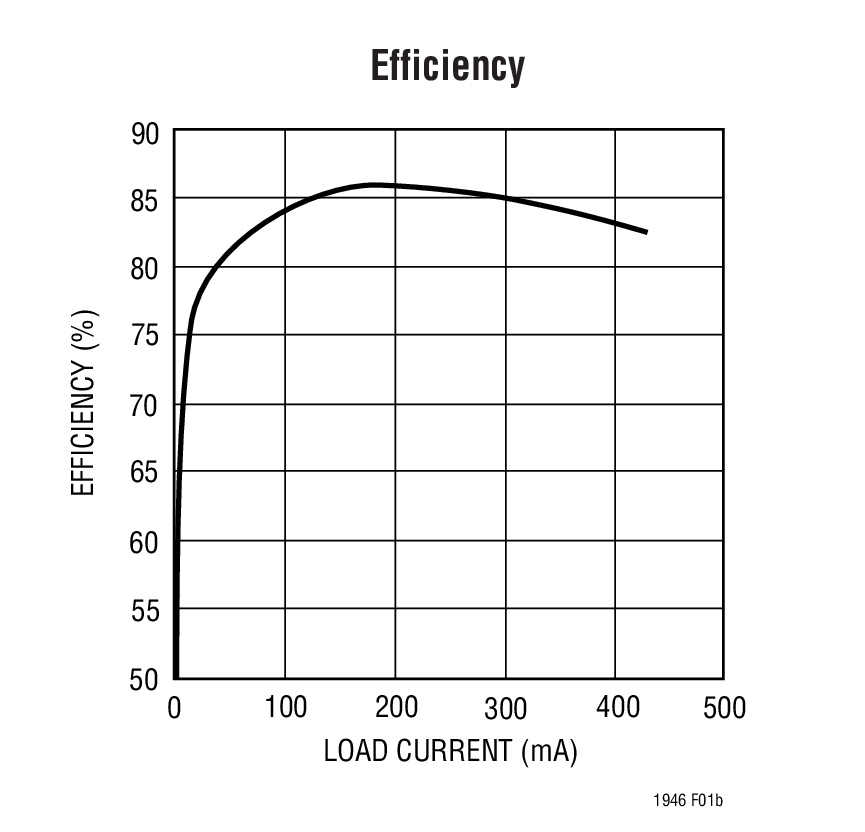

产品详情

LT®1946 是一款固定频率升压型 DC/DC 转换器,其内置了一个 1.5A、36V 开关。LT1946能够从一个 3.3V 输入产生 8V/430mA 输出,因而非常适用于大型 TFT-LCD 屏电源。LT1946 的开关频率为 1.2MHz,所以允许使用外形扁平的纤巧电感器和低数值陶瓷电容器。环路补偿可以在内部或外部进行,从而为用户设定环路补偿提供了灵活性,并利用低 ESR 陶瓷输出电容器实现了优化的瞬态响应。软启动功能利用一个外部电容器进行控制,这决定了启动期间的输入电流斜坡上升速率。

该器件的 8 引脚 MSOP 封装和高开关频率确保可打造一款外形扁平 (高度 < 1.2mm) 的总体解决方案。

应用
  • TFT-LCD 偏置电源
  • GPS 接收机
  • DSL 调制解调器
  • 局部电源

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

评估套件 (1)

工具及仿真模型

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

LTspice

LTspice中提供以下器件型号:

LT1946
LT1946A

设计资源

ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models

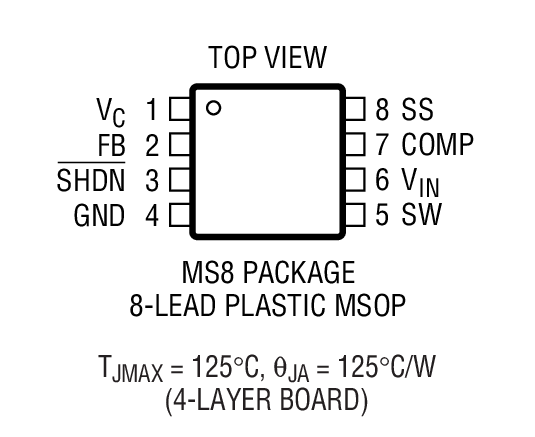

LT1946EMS8#PBF 材料声明 质量和可靠性 8-Lead MSOP
LT1946EMS8#TRPBF 材料声明 质量和可靠性 8-Lead MSOP

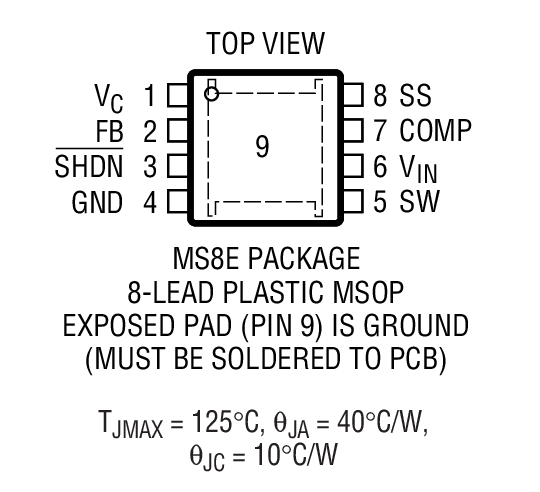

LT1946EMS8E#PBF 材料声明 质量和可靠性 8-Lead MSOP w/ EP
LT1946EMS8E#TRPBF 材料声明 质量和可靠性 8-Lead MSOP w/ EP
Wafer Fabrication Data R365 Reliability Data
