LT1944-1

量产

双通道、微功率升压型 DC/DC 转换器

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 低静态电流：
    • 在运行模式中为 20μA
    • 在停机模式中 <1μA
  • 可在 VIN 低至 1.2V 的情况下正常工作
  • 低 VCESAT 开关：85mV (在 70mA)
  • 采用小的表面贴装型组件
  • 高输出电压：达 34V
  • 纤巧型 10 引脚 MSOP 封装

LT1944-1 是一款双通道、微功率升压型 DC/DC 转换器，其采用 10 引脚 MSOP 封装。一个转换器设计为具有一个 100mA 的电流限值和一个 400ns 的关断时间；另一个转换器则设计为具有一个 175mA 的电流限值和一个 1.5μs 的关断时间。1.5μs 关断时间转换器非常适合产生一个接近输入电压的输出电压 (即是: 单节锂离子电池至 5V 转换器或两节电池至 3.3V 转换器)。LT1944-1 具有 1.2V 至 15V 的输入电压范围，因而成为众多应用的理想选择。两个转换器均具有一个仅 20μA 的静态电流 (在无负载时)，并在停机模式中进一步减小至 0.5μA。该器件所运用的一种电流限制、固定关断时间控制方案节省了工作电流，因而在一个很宽的负载电流范围内实现了高效率。可以使用外形扁平的纤巧电感器和电容器，以在注重空间节省的便携式应用中较大限度地缩减占板面积和成本。

应用

  • 小型 TFT LCD 屏
  • 手持式计算机
  • 电池备份
  • 数码相机
LT1944-1
双通道、微功率升压型 DC/DC 转换器
Triple Output Power Supply (5V, 15V, –10V) for LCD Displays 5V Output Efficiency Product Package 1
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 1

技术文章 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

LTspice

LTspice中提供以下器件型号：

  • LT1944
  • LT1944-1
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
DC445A

LT1944-1EMS | 用于LCD面板的三路输出电源，VIN = 2.7V 至 4.2V， VOUT = 5V (30mA)、 15V (2.5mA)、 -10V (1mA)

立即购买 更多内容

产品详情

DC445A：LT1944-1双通道微功耗升压DC/DC转换器演示板。
DC445A
LT1944-1EMS | 用于LCD面板的三路输出电源，VIN = 2.7V 至 4.2V， VOUT = 5V (30mA)、 15V (2.5mA)、 -10V (1mA)

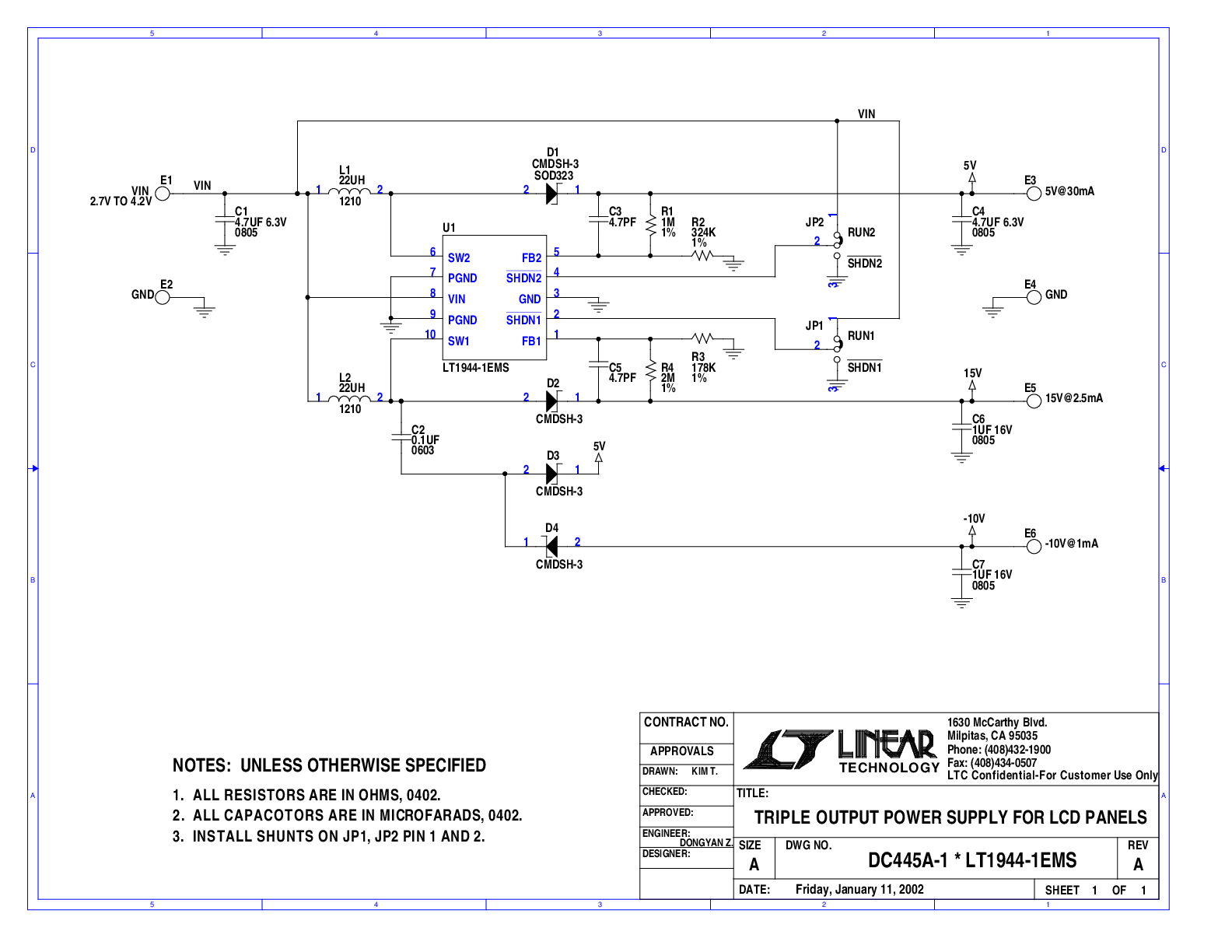

DC445A - Schematic
