概览
优势和特点
- 高电压：可在高达 72V 工作
- 可同步工作频率和输出开关相位适用于多控制器系统
- 固定频率操作至 350kHz
- 自适应和可调节型消隐
- 同步整流器驱动器
- 局部 1% 电压基准
- 具迟滞的欠压闭锁保护
- 输入过压保护
- 可编程起动禁止
- 变压器主端饱和保护
- 光耦合器反馈支持
- 软启动控制
产品详情

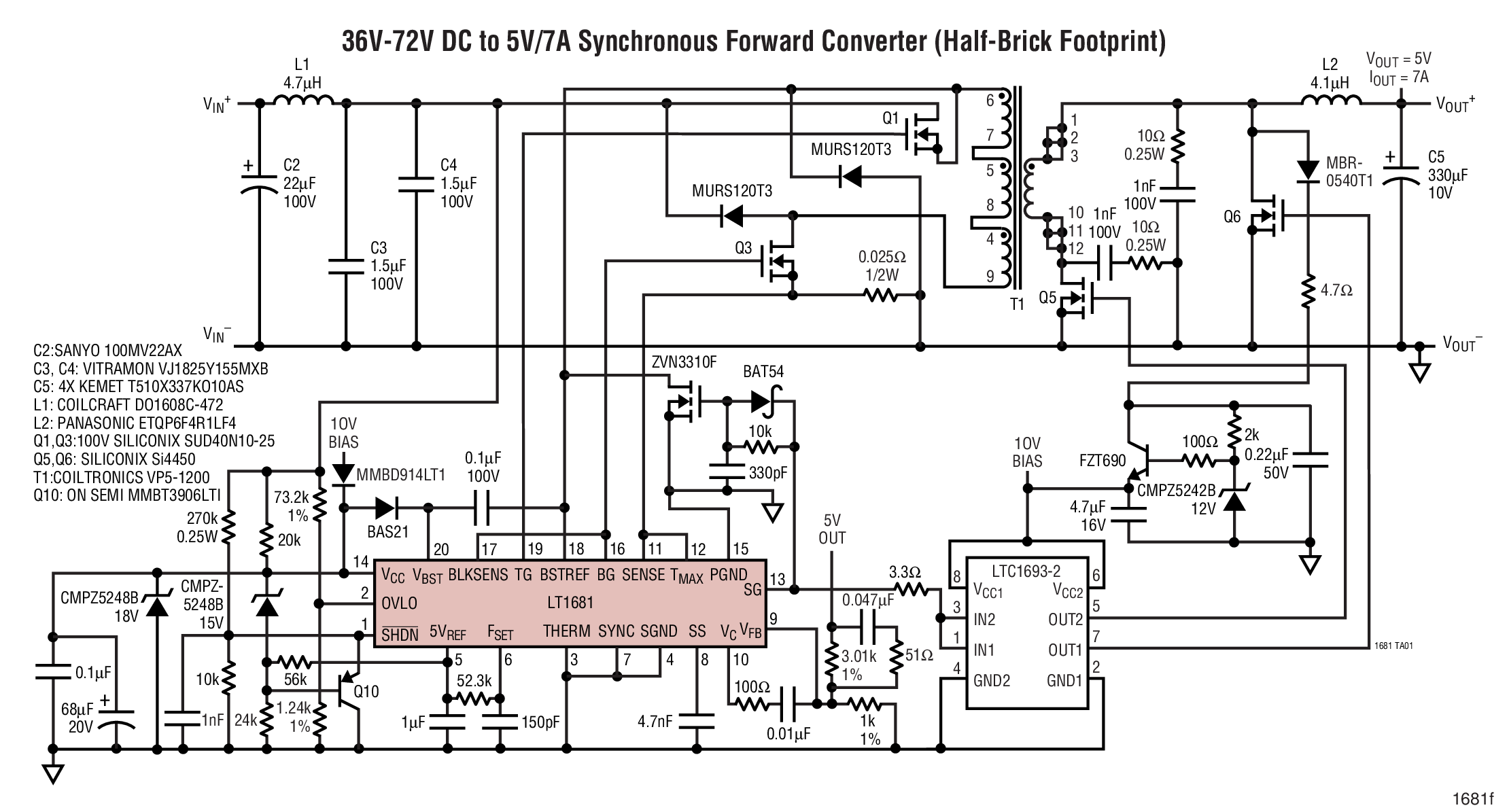

LT®1681 控制器简化了高功率同步双晶体管正激式 DC/DC 转换器的设计。该器件采用固定频率电流模式控制，并且支持隔离式和非隔离式拓扑。这款 IC 驱动外部 N 沟道功率 MOSFET，采用高达 72V 的输入电压工作。
LT1681 的工作频率是可编程的，并可同步至高达 350kHz。另外，开关相位在同步操作期间也是受控的，以适应多转换器系统。内部逻辑电路可保证 50% 最大占空比操作以防止发生变压器饱和。
LT1681 拥有一种软启动功能，该功能在启动期间以及欠压闭锁或过压 / 过流事件之后提供受控型增加的供电电流。
该器件采用 20 引脚宽体 SO 封装，以支持高电压引脚至引脚间距。
应用
- 隔离式电信系统
- 个人计算机和外设
- 铅酸电池备份系统
- 汽车和重型设备
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
工具及仿真模型
LTspice中提供以下器件型号：
LT1681
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LT1681ESW#PBF | 材料声明 | 质量和可靠性 | 20-Lead SOIC (Wide 0.3 Inch) | |
| LT1681ESW#TRPBF | 材料声明 | 质量和可靠性 | 20-Lead SOIC (Wide 0.3 Inch) | |
| LT1681ISW#PBF | 材料声明 | 质量和可靠性 | 20-Lead SOIC (Wide 0.3 Inch) | |
| LT1681ISW#TRPBF | 材料声明 | 质量和可靠性 | 20-Lead SOIC (Wide 0.3 Inch) | |
| Wafer Fabrication Data | R352 Reliability Data |
