LT1618

恒定电流/恒定电压 1.4MHz 升压型 DC/DC 转换器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 4
特性
  • 准确的输入/ 输出电流控制:在整个温度范围内的准确度达 ±5%
  • 准确的输出电压控制:±1%
  • 宽 VIN 范围:1.6V 至 18V
  • 1.4MHz 开关频率
  • 高输出电压:高达 35V
  • 低 VCESAT 开关:200mV/1A
  • 采用 (3mm x 3mm x 0.8mm) 10 引脚 DFN 和 10 引脚 MSOP 封装
更多细节
show more Icon

LT®1618 升压型 DC/DC 转换器将一个传统的电压反馈环路和一个独特的电流反馈环路组合在一起,以便起一个恒定电流、恒定电压源的作用。该固定频率、电流模式开关电源可在一个 1.6V 至 18V 的宽输入电压范围内运作,而且,其 1.4MHz 的高开关频率允许采用纤巧、扁平的电感器和电容器。电流检测电压被设定为 50mV,并可利用 IADJ 引脚来进行调节。

采用 10 引脚 (3mm x 3mm) 裸露衬垫 DFN 和 10 引脚 MSOP 封装的 LT1618 为恒定电流应用提供了一个完整的解决方案。


Applications

  • LED 背光源驱动器
  • USB 供电型升压/ SEPIC 转换器
  • 输入电流受限型升压/ SEPIC 转换器
  • 电池充电器
产品模型 4

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT1618EDD#PBF
  • HTML
  • HTML
LT1618EDD#TRPBF
  • HTML
  • HTML
LT1618EMS#PBF
  • HTML
  • HTML
LT1618EMS#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 5, 2024

- 24_0003

Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)

2月 4, 2020

- 20_0130

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LT1618EMS#PBF

量产

LT1618EMS#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 5, 2024

- 24_0003

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)

2月 4, 2020

- 20_0130

arrow down

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LT1618EMS#PBF

量产

LT1618EMS#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

DC780B

LT1618 演示板 | CC/CV 升压,3.3V ≤ VIN ≤ 4.2V,VOUT = 12V/250mA (CV) 或 3.5V/500mA (CC)

zoom

DC780B

LT1618 演示板 | CC/CV 升压,3.3V ≤ VIN ≤ 4.2V,VOUT = 12V/250mA (CV) 或 3.5V/500mA (CC)

LT1618 演示板 | CC/CV 升压,3.3V ≤ VIN ≤ 4.2V,VOUT = 12V/250mA (CV) 或 3.5V/500mA (CC)

产品详情

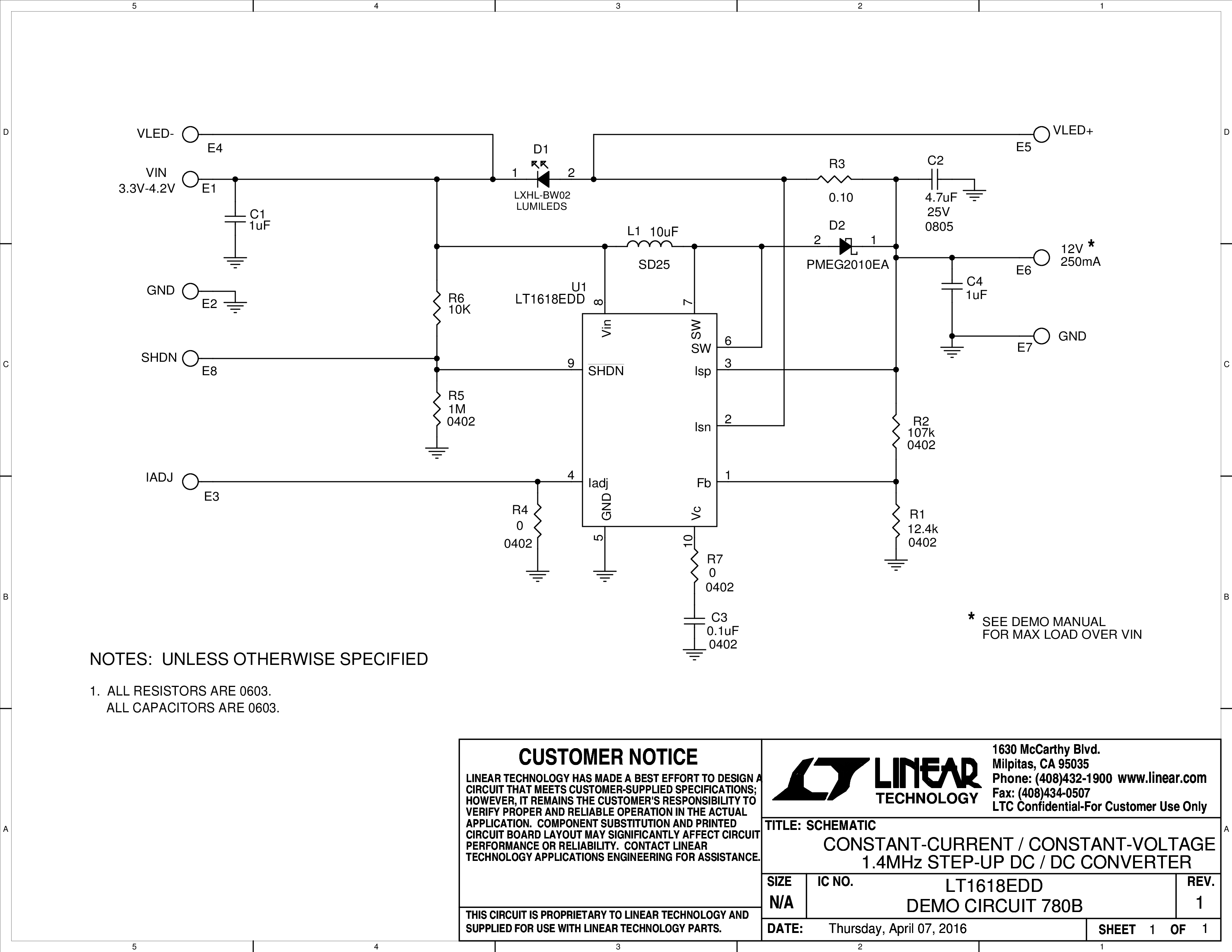

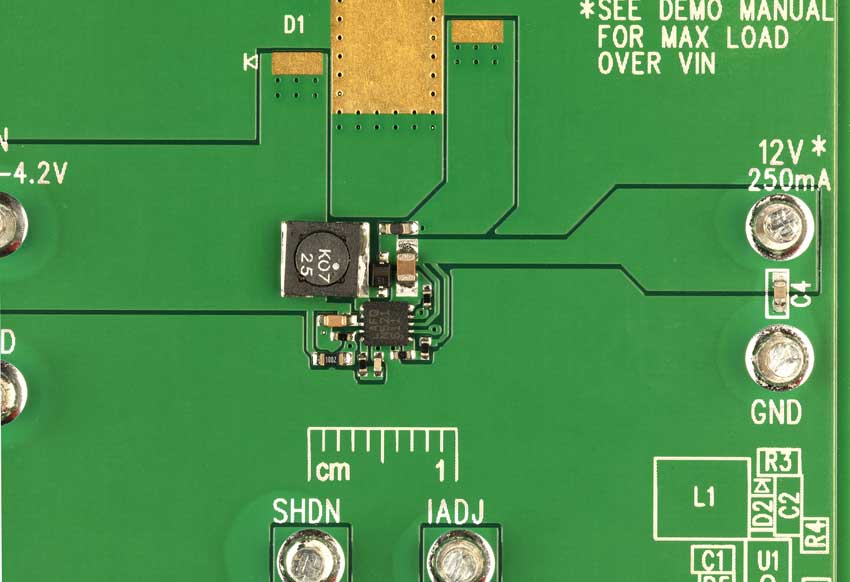

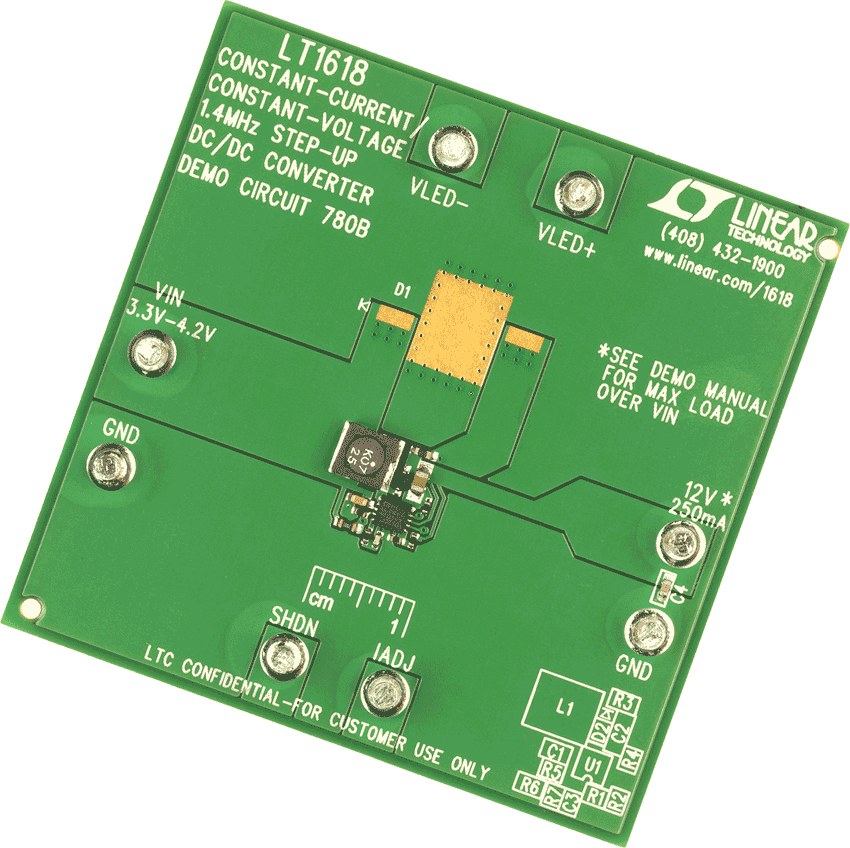

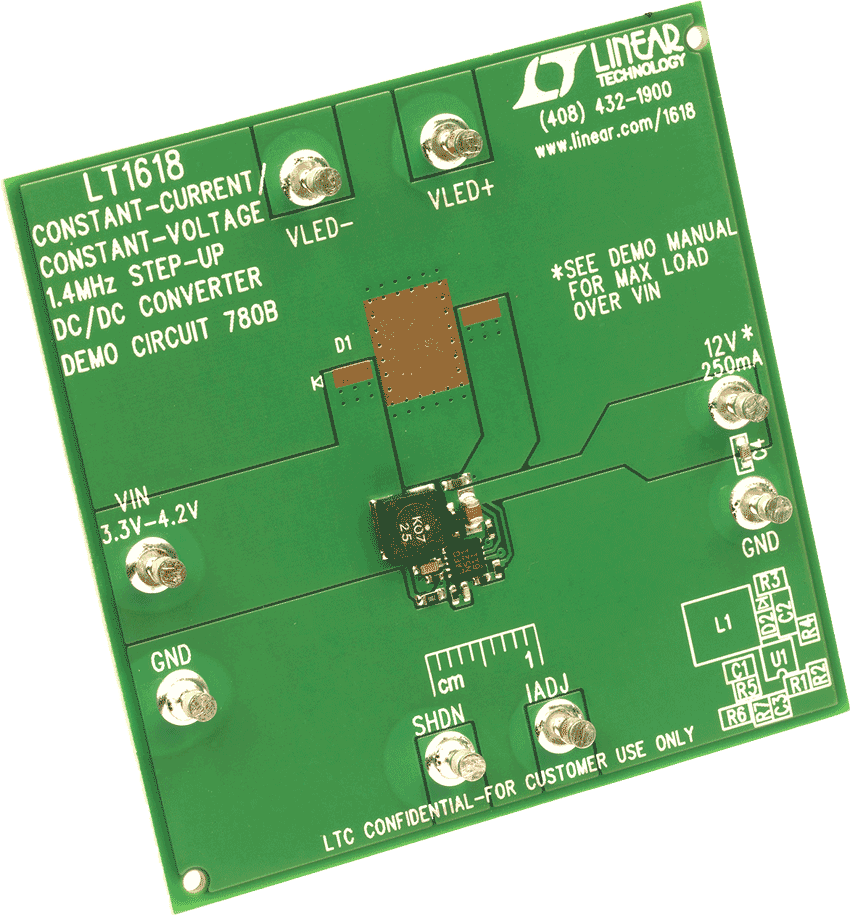

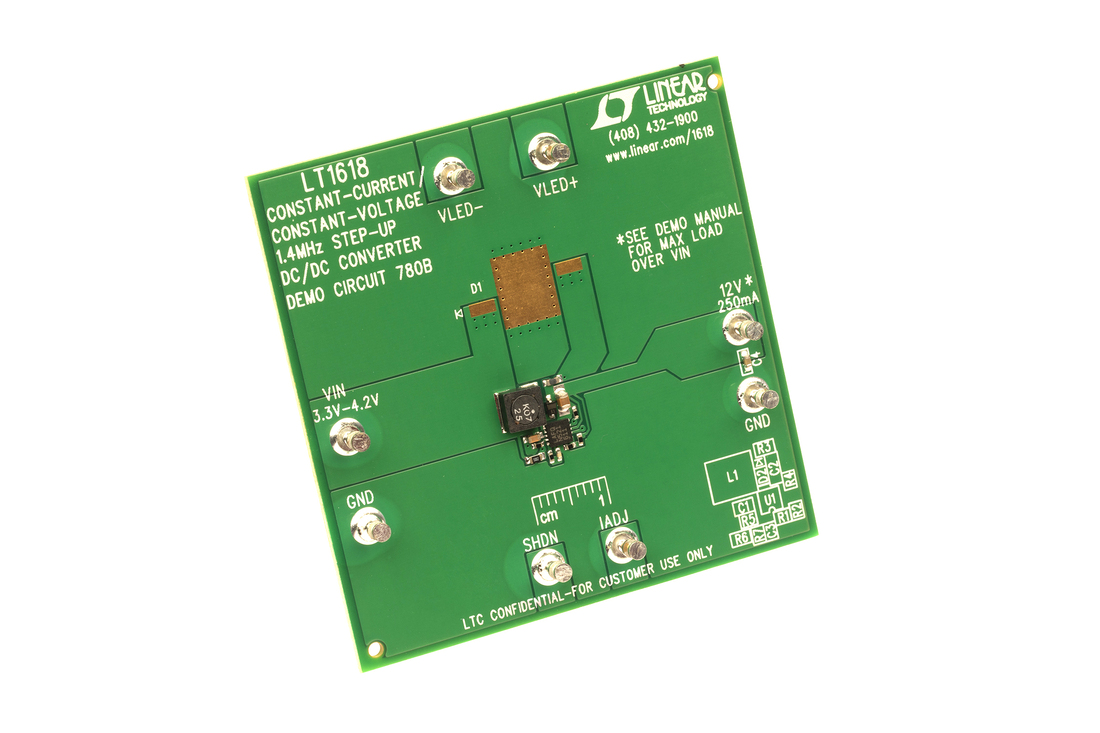

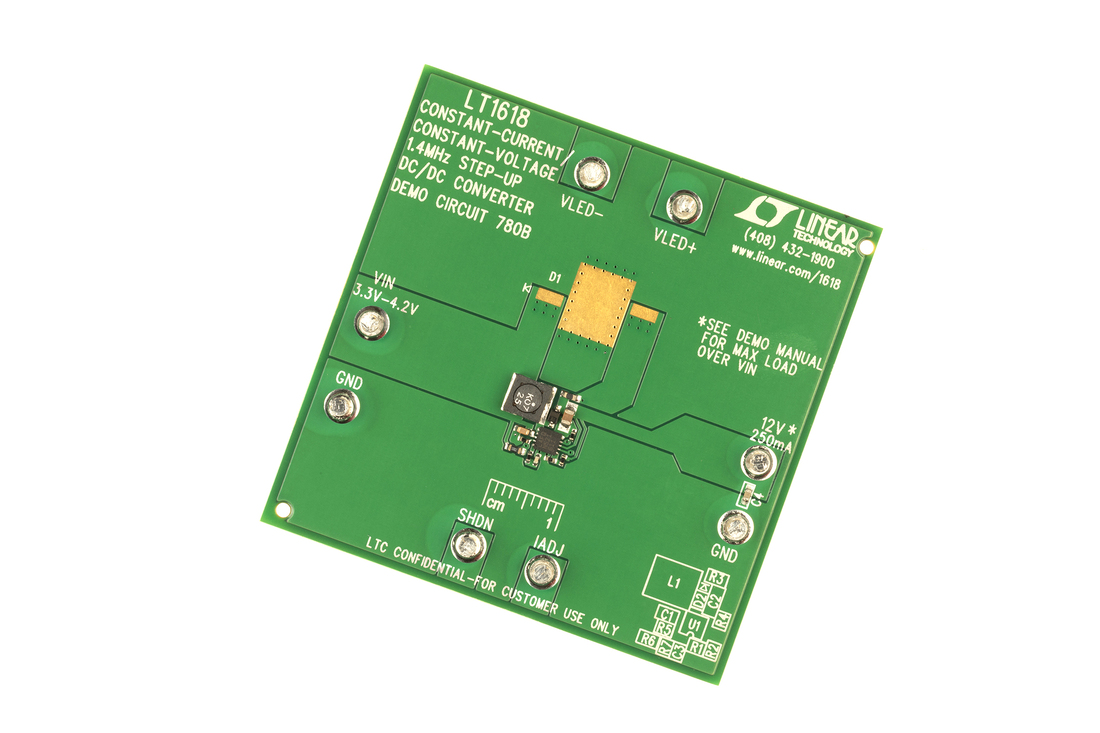

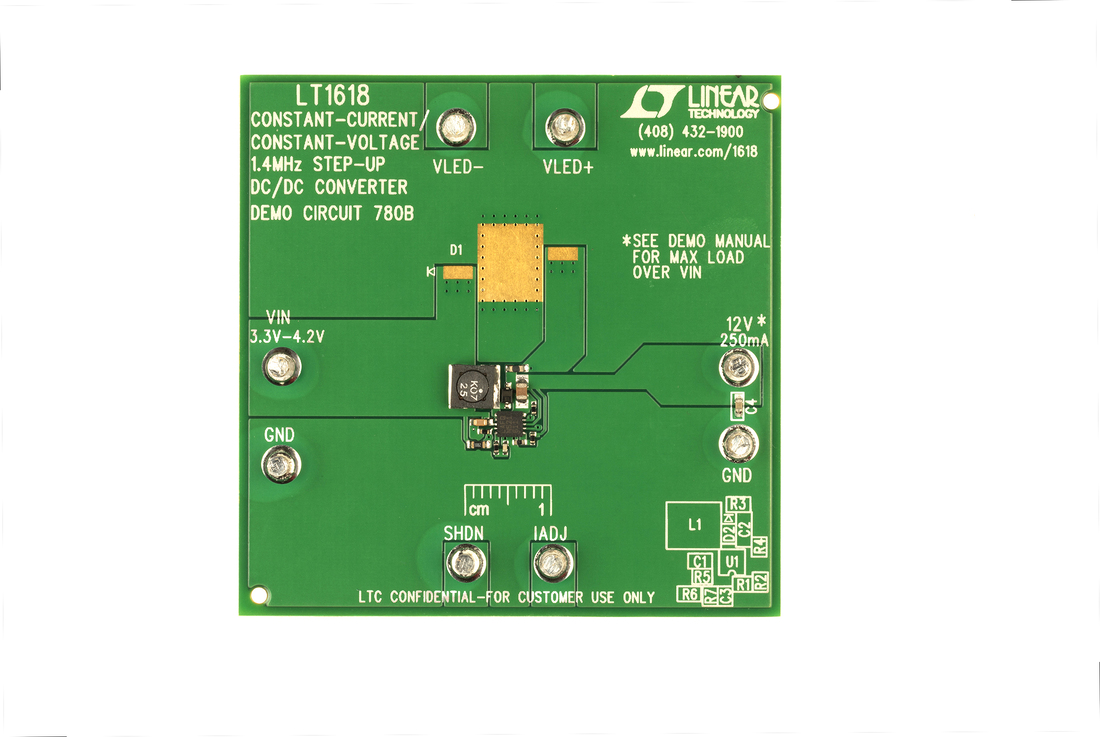

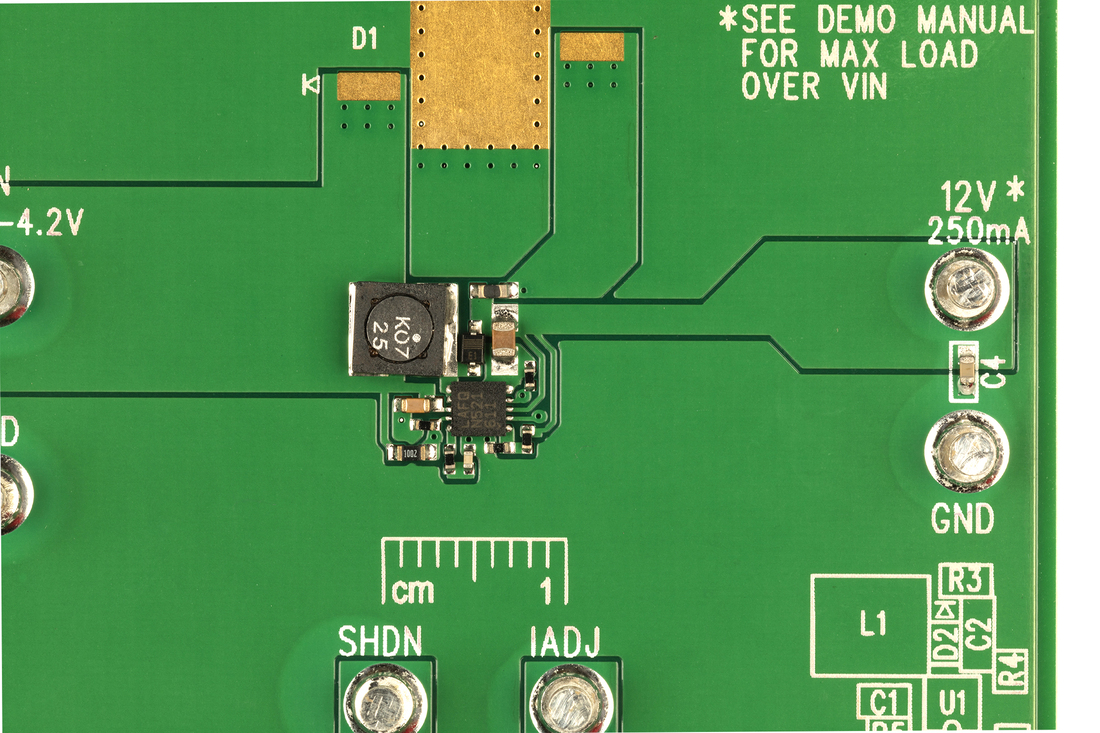

演示电路 780B 是一款采用 LT1618 的恒定电流恒定电压 1.4MHz 升压型 DC/DC 转换器。DC780B 演示了一款采用 3.3V 至 4.2V 电源产生 12V、250mA 输出的通用型升压转换器。
