概览
优势和特点
- 可采用低至 2V 的输入电压工作
- 内部 0.7A 同步开关
- 采用陶瓷输入和输出电容器
- 620mV 基准电压
- 800kHz 固定频率开关操作
- 可编程的突发模式 (Burst Mode®) 操作
- 低静态电流：160μA
- 8 引脚 MSOP 封装或 SO 封装
产品详情
LT®1612 是一款 800kHz、同步降压型 DC/DC 转换器，其采用一个低至 2V 的输入电压工作。内部 0.45Ω 开关能输送高达 500mA 的输出电压，而 800kHz 开关频率则允许使用小的低数值陶瓷输入和输出电容器。输入电压范围从 5.5V 到低至 2V，输出电压可设置为低至 620mV 基准。该器件具有突发模式操作功能，可在轻负载条件下保持高效率。可通过把 MODE 引脚拉至高电平以停用突发模式操作，从而在整个负载范围内执行恒定频率开关操作以实现低噪声。

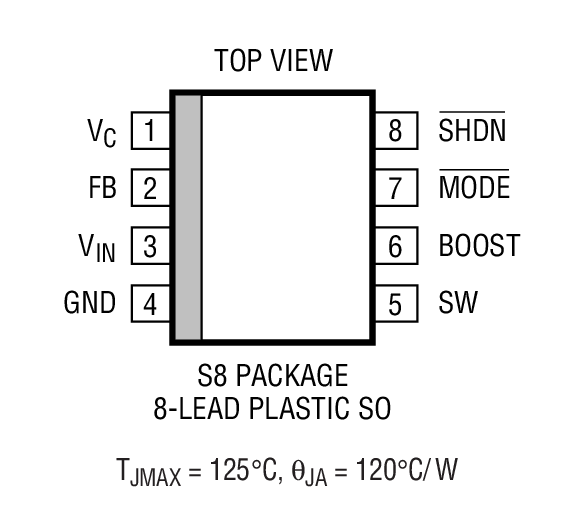

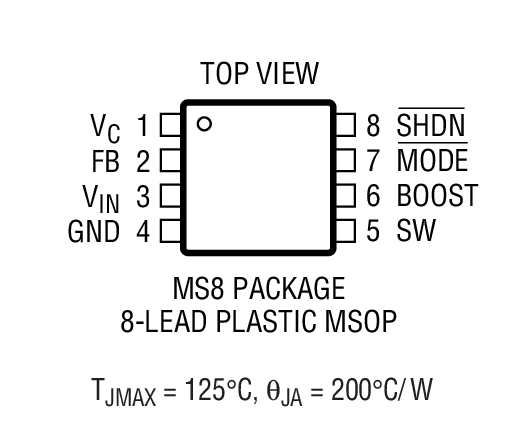

LT1612 的无负载静态电流为 160μA，而停机电流则小于 1μA。该器件采用 8 引脚 SO 封装和 MSOP 封装。
应用
- 便携式设备
- 锂离子电池降压型转换器
- 5V 至 3.3V 转换
- 两节碱性电池降压型转换器
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
-
R389 Reliability Data3/21/2018
工具及仿真模型
LTspice中提供以下器件型号：
LT1612
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LT1612EMS8#PBF | 材料声明 | 质量和可靠性 | 8-Lead MSOP | |
| LT1612EMS8#TRPBF | 材料声明 | 质量和可靠性 | 8-Lead MSOP | |
| LT1612ES8#PBF | 材料声明 | 质量和可靠性 | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LT1612ES8#TRPBF | 材料声明 | 质量和可靠性 | 8-Lead SOIC (Narrow 0.15 Inch) | |
| Wafer Fabrication Data | R389 Reliability Data |
