概览

优势和特点

  • 非常低的噪声:1mVP-P 输出纹波
  • 可从一个 5V 输入提供 –5V/150mA 输出
  • 调节性能优于充电泵
  • 有效输出阻抗:0.14Ω
  • 采用纤巧型电容器和电感器
  • 在内部进行补偿
  • 1.4MHz 固定频率操作
  • 低停机电流:<1μA
  • 低 VCESAT 开关:300mV (在 300mA)
  • 纤巧型 5 引脚 SOT-23 封装

产品详情

LT®1611 是业界首款采用 5 引脚 SOT-23 封装的负输出电流模式 DC/DC 转换器。该器件拟用于小型、低功率应用,其可采用低至 1.1V 输入电压工作,且开关频率为 1.4MHz,因而允许使用高度 ≤ 2mm 的纤巧型低成本电容器和电感器。LT1611 的小尺寸和高开关频率使得完整的 DC/DC 转换器功能电路仅占用 < 0.25 英寸2 的 PC 电路板面积。LT1611 能够从一个 5V 电源产生 –5V/150mA 输出,或从一个 3V 电源产生 –5V/100mA 输出,可在许多应用中取代未稳压的“充电泵”解决方案。

LT1611 在一种双电感器负输出拓扑中运作,该拓扑对 DC/DC 转换器的输入侧以及输出侧进行滤波。固定频率开关操作可确保获得一个干净的输出,而没有充电泵解决方案中通常存在的低频噪声。LT1611 的无负载静态电流为 3mA,而在停机模式中静态电流则降至 0.5μA。36V 开关允许高达 33V 的 VIN 至 VOUT 电压差。

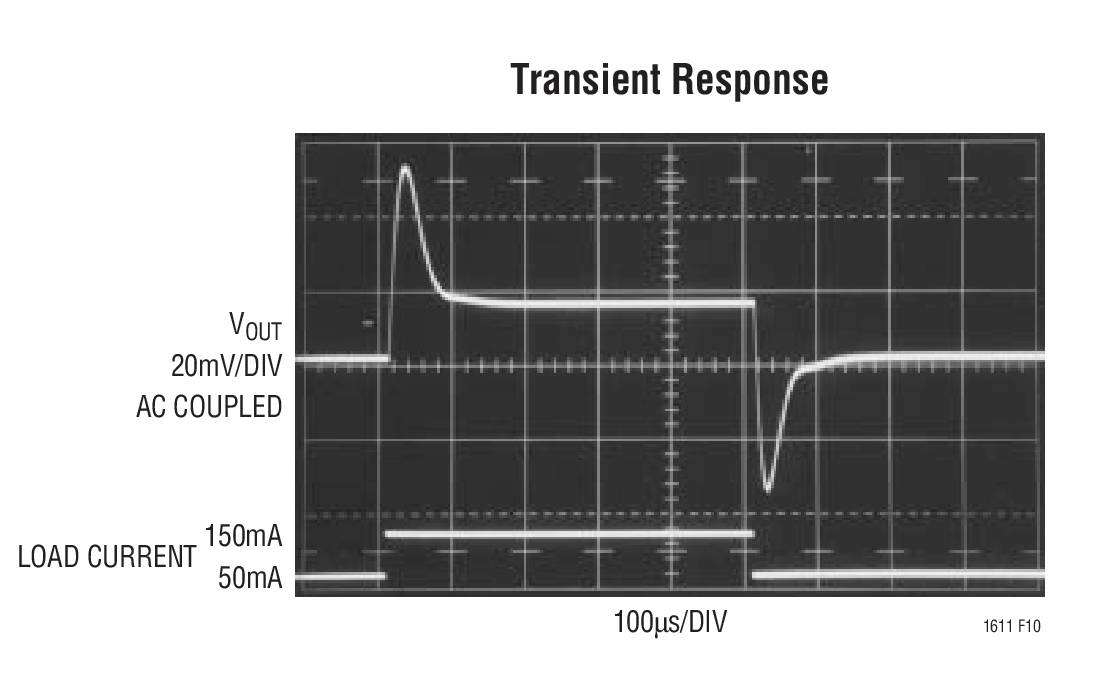

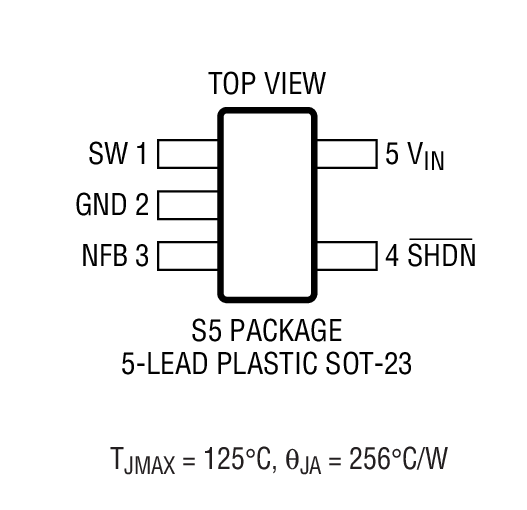

LT1611 采用 5 引脚 SOT-23 封装。



应用

  • 磁阻 (MR) 磁头偏置
  • 数码相机 CCD 偏置
  • LCD 偏置
  • GaAs FET 偏置
  • 正至负转换
