LT1578
量产1.5A、200kHz 降压型开关稳压器
- 产品模型
- 8
概述
- 1.5A 开关电流
- 高效率 – 低损耗 0.2Ω 开关
- 恒定的 200kHz 开关频率
- 4V 至 15V 输入电压范围
- 最小输出：1.21V
- 低电源电流：1.9mA
- 低停机电流：20μA
- 可容易地同步至高达 400kHz
- 逐周期电流限制
- 减少了 EMI 发生
- 低热阻 SO-8 封装
- 采用小型低数值电感器
LT®1578 是一款 200kHz 单片降压模式开关稳压器。一个 1.5A 开关与所有必要的振荡器、控制器和逻辑电路一起内置于芯片之中。该器件采用电流模式拓扑，旨在实现快速瞬态响应和良好的环路稳定性。LT1578 是 LT1507 的一款改良型版本，其专为对噪声敏感的应用进行了优化。该器件在 4V 至 15V 的输入范围内工作。
此外，基准电压已被降低以允许器件产生低至 1.2V 的输出电压。静态电流减两倍。接通电阻减小了 30%。减慢了开关转换时间以减少 EMI 的发生。振荡器频率被降低至 200kHz，以在很宽的输出电流范围内保持高效率。
该器件改变了引出脚配置，以使高电流、高频开关电路能够容易地与对噪声敏感的低电流控制电路相隔离，由此改善 PC 布局。新型 SO-8 封装包括一根熔融接地引线，从而显著地降低了器件的热阻以扩展环境工作温度范围。可以使用标准的表面贴装型外部组件，包括电感器和电容器。
应用
- 便携式计算机
- 电池供电型系统
- 电池充电器
- 分布式电源
参考资料
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LT1578CS8#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1578CS8#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1578CS8-2.5#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1578CS8-2.5#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1578IS8#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1578IS8#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1578IS8-2.5#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1578IS8-2.5#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
10月 8, 2024 - 24_0236 Migrating Bottom Trace Code Marking to Top Side Laser Marking for SOIC_N Package |
||
| LT1578CS8#PBF | 量产 | |
| LT1578CS8#TRPBF | 量产 | |
| LT1578CS8-2.5#PBF | 量产 | |
| LT1578CS8-2.5#TRPBF | 量产 | |
| LT1578IS8#PBF | 量产 | |
| LT1578IS8#TRPBF | 量产 | |
| LT1578IS8-2.5#PBF | 量产 | |
| LT1578IS8-2.5#TRPBF | 量产 | |
|
10月 12, 2022 - 22_0254 Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 1 of 2) |
||
| LT1578CS8#PBF | 量产 | |
| LT1578CS8#TRPBF | 量产 | |
| LT1578CS8-2.5#PBF | 量产 | |
| LT1578CS8-2.5#TRPBF | 量产 | |
| LT1578IS8#PBF | 量产 | |
| LT1578IS8#TRPBF | 量产 | |
| LT1578IS8-2.5#PBF | 量产 | |
| LT1578IS8-2.5#TRPBF | 量产 | |
|
6月 11, 2021 - 21_0060 Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM |
||
| LT1578CS8#PBF | 量产 | |
| LT1578CS8#TRPBF | 量产 | |
| LT1578CS8-2.5#PBF | 量产 | |
| LT1578CS8-2.5#TRPBF | 量产 | |
| LT1578IS8#PBF | 量产 | |
| LT1578IS8#TRPBF | 量产 | |
| LT1578IS8-2.5#PBF | 量产 | |
| LT1578IS8-2.5#TRPBF | 量产 | |
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件工具及仿真模型
LTspice
LTspice中提供以下器件型号：
- LT1578
- LT1578-2.5
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
评估套件

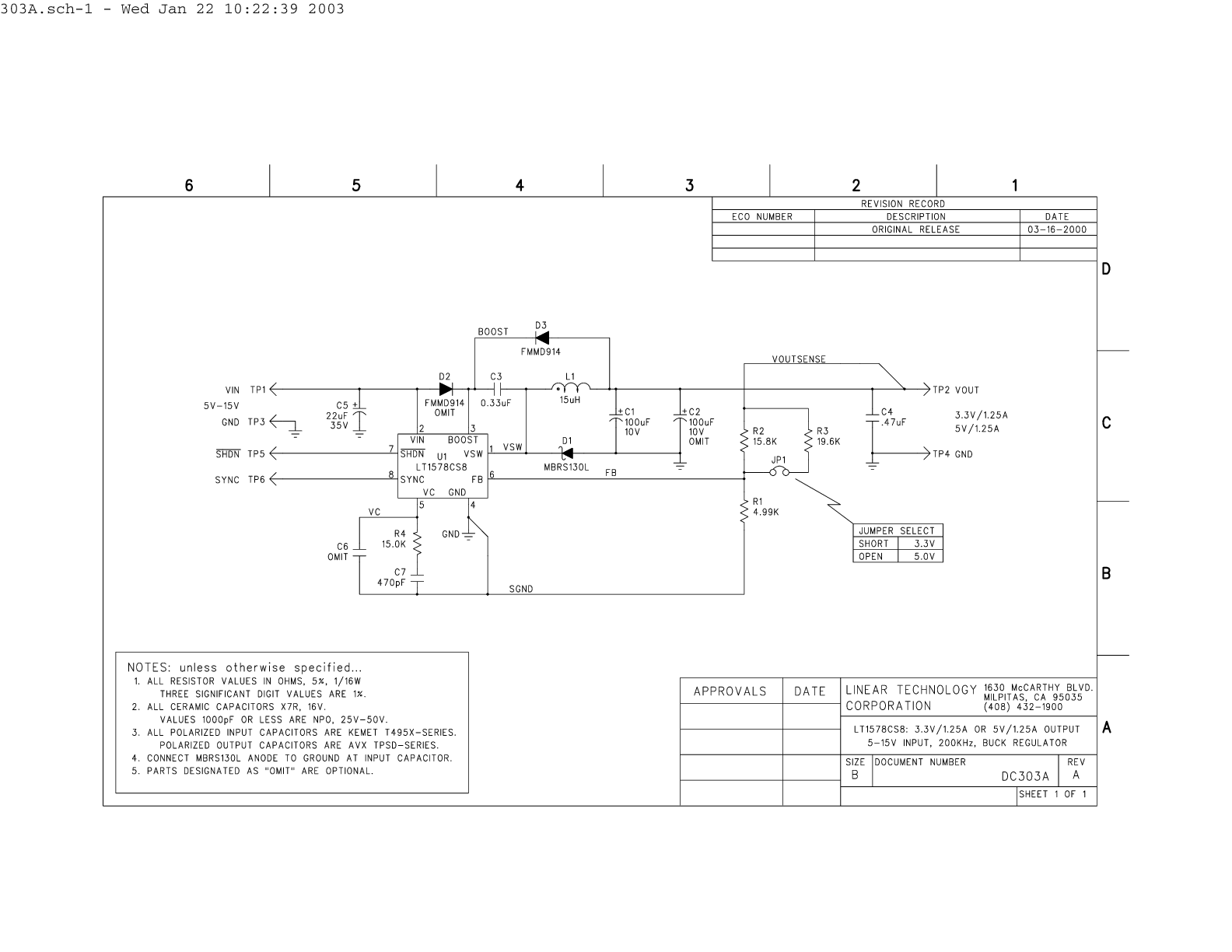

LT1578CS8 | 1.5A 200KHz Buck DC/DC with Shutdown & Sync, 5-15VIN, Jumper Selectable 3.3VOUT or 5VOUT @1.25A
