概览
优势和特点
- 无需变压器 “第三绕组” 或光隔离器
- 专为与匝数比为 1:1 的变压器配合使用而设计
- 固定的专用 5V 输出电压
- 稳压保持良好进入不连续模式 (轻负载)

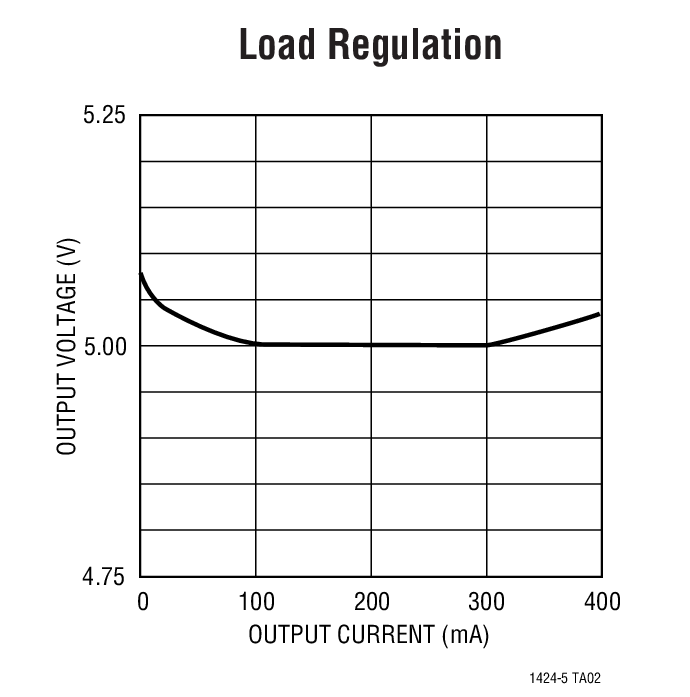

- 负载补偿可提供卓越的负载调节性能

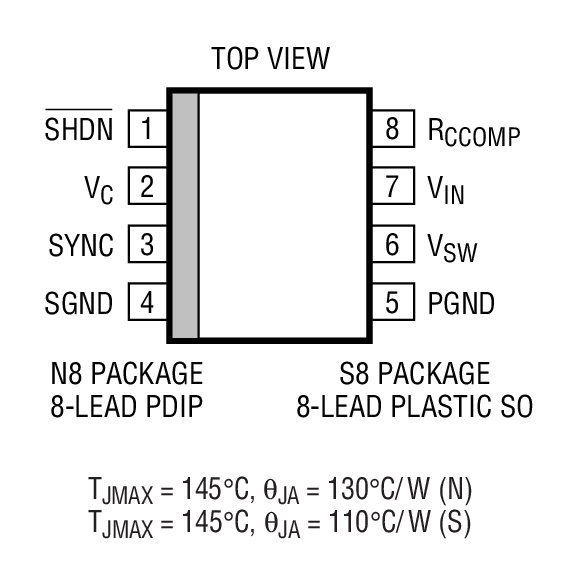

- 可提供 8 引脚 PDIP 封装和 SO 封装
- 工作频率：285kHz
产品详情

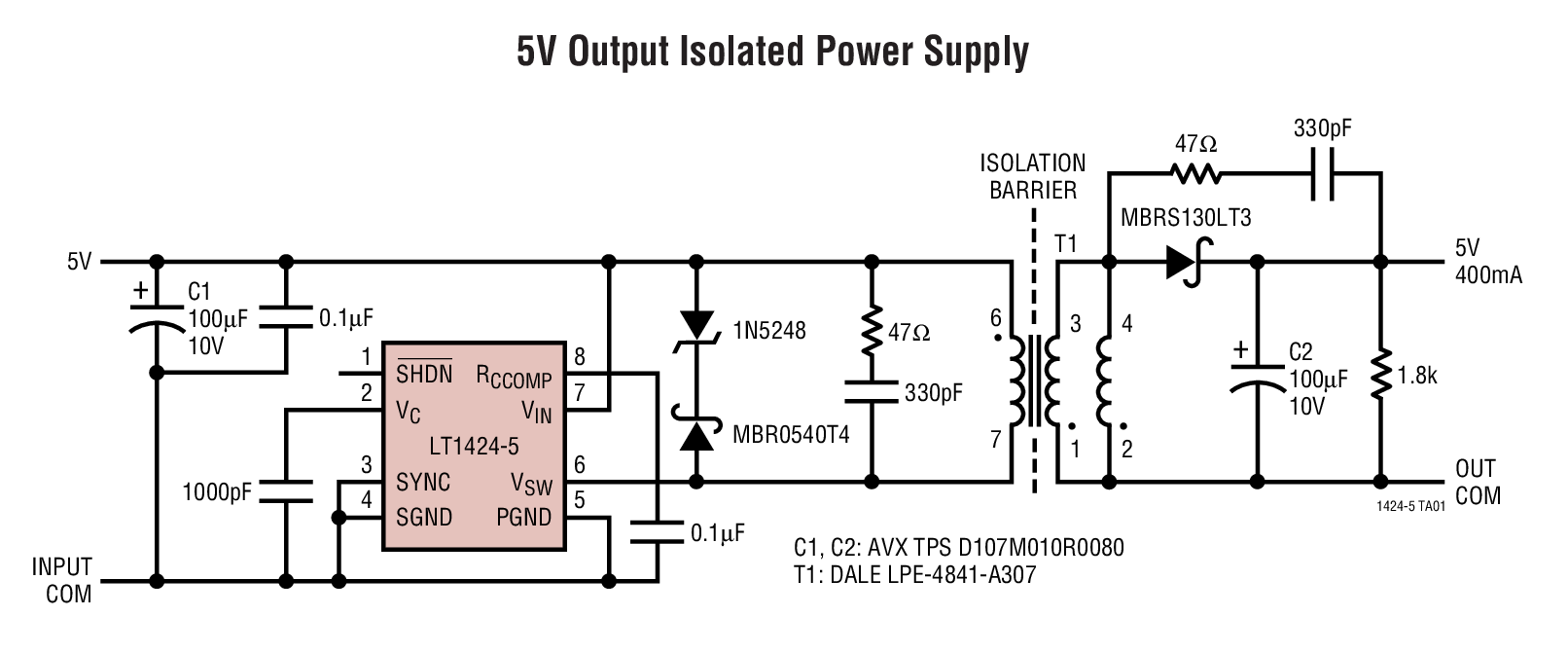

LT®1424-5 是一款单片式、高功率开关稳压器，专为隔离型反激式拓扑而特别设计。无需 “第三绕组” 或光隔离器；该集成电路直接从主端反激波形检测隔离式输出电压。一个高电流、高效率开关与所有的振荡器、控制器和保护电路一起集成在芯片之内。
LT1424-5 采用 3V 至 20V 的输入电源电压工作，且仅吸收7mA 的静态电流。该器件能够在未采用外部功率器件的情况下输送高达 400mA/5V 的输出功率。通过运用电流模式开关方法，LTC1424-5 实现了卓越的 AC 和 DC 电压调节性能。
LT1424-5 拥有其他开关稳压器 IC 所不具备的诸多特性。其独特的控制电路能够保持良好的稳压进入不连续模式。负载补偿电路实现了负载调节性能的改善。对于待用操作，一种在外部激活的停机模式可以把总电源电流减小至 20μA (典型值)。
应用
- 隔离式通信电源
- 工业自动化
- 仪表系统
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
-
R387 Reliability Data3/26/2018
工具及仿真模型
LTspice中提供以下器件型号：
LT1424-5
LT1424-9
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LT1424CN8-5#PBF | 材料声明 | 质量和可靠性 | 8-Lead PDIP (Narrow 0.3 Inch) | |
| LT1424CS8-5#PBF | 材料声明 | 质量和可靠性 | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LT1424CS8-5#TRPBF | 材料声明 | 质量和可靠性 | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LT1424IN8-5#PBF | 材料声明 | 质量和可靠性 | 8-Lead PDIP (Narrow 0.3 Inch) | |
| LT1424IS8-5#PBF | 材料声明 | 质量和可靠性 | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LT1424IS8-5#TRPBF | 材料声明 | 质量和可靠性 | 8-Lead SOIC (Narrow 0.15 Inch) | |
| Wafer Fabrication Data | R387 Reliability Data |
