LT1317

微功率、600kHz PWM DC/DC 转换器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 100μA 静态电流
  • 可在 VIN 低至 1.5V 的情况下工作
  • 600kHz 固定频率操作
  • 可在满负载条件下启动
  • 低电池电量检测器在器件的停机模式中处于运行状态
  • 在轻负载时自动地执行突发模式 (Burst Mode®) 操作 (LT1317)
  • 在轻负载条件下执行连续开关操作 (LT1317B)
  • 低 VCESAT 开关：300mV (在 500mA)
  • 与 LT1307 / LT1307B 具有引脚对引脚的兼容性

更多细节
show more Icon

LT®1317 / LT1317B 是微功率、固定频率升压型 DC/DC 转换器，可在 1.5V 至 12V 的宽输入电压范围内工作。LT1317在轻负载条件下自动地转换至省电的突发模式操作。在 300μA 至 200mA 的宽广负载范围内保持了高效率。突发模式操作期间的峰值开关电流在大多数工作情况下保持低于 250mA，从而实现了低输出纹波电压，即使在高输入电压条件下也不例外。LT1317B 在轻负载时并不转换至突发模式操作，因而消除了低频输出纹波，为此付出的代价是降低了轻负载效率。

LT1317 / LT1317B 包含一个具有 200mV 基准的内部低电池电量检测器，该检测器在器件进入停机模式时保持在运行状态。

LT1317 的无负载静态电流为 100μA，并在停机模式中降至 30μA。内部 NPN 电源开关可传输一个 500mA 电流，产生的电压降仅为 300mV。

LT1317 / LT1317B 可提供 MS8 封装和 SO-8 封装。


应用

  • 蜂窝电话
  • 无绳电话
  • 寻呼机
  • GPS 接收机
  • 电池备份
  • 便携式电子设备
  • 血糖仪
  • 诊断医疗仪表

Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LT1317

文档

8
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 用户手册
  • 可靠性数据
  • 技术文章
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 10/11/2017
英文

LT1317: Micropower, 600kHz PWM DC/DC Converters Data Sheet

打开PDF文件

redirect
403.00K
download

下载 PDF

PDF Vector

PDF

更新 05/22/2005
日文

LT1317/LT1317B: マイクロパワー、600 kHz PWM DC/DC コンバータ データシート

打开PDF文件

redirect
2.00M
download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 09/24/2009
英文
DC194A - Demo Manual redirect icon

343.00K

download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/23/2018
英文
R365 Reliability Data redirect icon

19.13 K

download

下载 PDF

技术文章

4

PDF Vector

HTML

更新 08/01/1998
英文
Low Noise 33V Varactor Bias Supply redirect icon

PDF Vector

HTML

更新 02/01/1998
英文
Micropower 600kHz Fixed-Frequency DC/DC Converters Step Up from a 1-Cell or 2-Cell Battery redirect icon

PDF Vector

HTML

更新 02/01/1998
英文
An SMBus-Controlled 10-Bit, Current Output, 50µA Full-Scale DAC redirect icon

PDF Vector

HTML

更新 11/01/1999
英文
Cost and Space Efficient Backlighting for Small LCD Panels redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

技术文档 7
show more Icon

数据手册 1

LT1317: Micropower, 600kHz PWM DC/DC Converters Data Sheet

可靠性数据 1

R365 Reliability Data

用户手册 1

DC194A - Demo Manual

技术文章 4

Low Noise 33V Varactor Bias Supply
Micropower 600kHz Fixed-Frequency DC/DC Converters Step Up from a 1-Cell or 2-Cell Battery
An SMBus-Controlled 10-Bit, Current Output, 50µA Full-Scale DAC
Cost and Space Efficient Backlighting for Small LCD Panels

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LT1317BCMS8#PBF 8-Lead MSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT1317BCMS8#TRPBF 8-Lead MSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT1317BCS8#PBF 8-Lead SOIC (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT1317BCS8#TRPBF 8-Lead SOIC (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT1317BIS8#PBF 8-Lead SOIC (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT1317BIS8#TRPBF 8-Lead SOIC (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT1317CMS8#PBF 8-Lead MSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT1317CMS8#TRPBF 8-Lead MSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT1317CS8#PBF 8-Lead SOIC (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT1317CS8#TRPBF 8-Lead SOIC (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT1317IS8#PBF 8-Lead SOIC (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT1317IS8#TRPBF 8-Lead SOIC (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 5, 2024

- 24_0003

Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)

LT1317BCMS8#PBF

量产

LT1317BCMS8#TRPBF

量产

LT1317CMS8#PBF

量产

LT1317CMS8#TRPBF

量产

pdf

PCN24_0003_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

xlsm

Delta Qualification Matrix

Download

2月 3, 2020

- 20_0128

Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC

LT1317BCMS8#PBF

量产

LT1317BCMS8#TRPBF

量产

LT1317CMS8#PBF

量产

LT1317CMS8#TRPBF

量产

pdf

PCN20_0128_Form

external-icon

xls

Material_Report

Download

12月 14, 2023

- 22_0255

Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)

LT1317BCS8#PBF

量产

LT1317BCS8#TRPBF

量产

LT1317BIS8#PBF

量产

LT1317BIS8#TRPBF

量产

LT1317CS8#PBF

量产

LT1317CS8#TRPBF

量产

LT1317IS8#PBF

量产

LT1317IS8#TRPBF

量产

pdf

PCN22_0255_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

xlsm

Delta Qualification Matrix

Download

6月 11, 2021

- 21_0060

Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM

LT1317BCS8#PBF

量产

LT1317BCS8#TRPBF

量产

LT1317BIS8#PBF

量产

LT1317BIS8#TRPBF

量产

LT1317CS8#PBF

量产

LT1317CS8#TRPBF

量产

LT1317IS8#PBF

量产

LT1317IS8#TRPBF

量产

pdf

PCN21_0060_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 5, 2024

- 24_0003

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)

LT1317BCMS8#PBF

量产

LT1317BCMS8#TRPBF

量产

LT1317CMS8#PBF

量产

LT1317CMS8#TRPBF

量产

pdf

PCN24_0003_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

xlsm

Delta Qualification Matrix

Download
2月 3, 2020

- 20_0128

arrow down

Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC

LT1317BCMS8#PBF

量产

LT1317BCMS8#TRPBF

量产

LT1317CMS8#PBF

量产

LT1317CMS8#TRPBF

量产

pdf

PCN20_0128_Form

external-icon

xls

Material_Report

Download
12月 14, 2023

- 22_0255

arrow down

Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)

LT1317BCS8#PBF

量产

LT1317BCS8#TRPBF

量产

LT1317BIS8#PBF

量产

LT1317BIS8#TRPBF

量产

LT1317CS8#PBF

量产

LT1317CS8#TRPBF

量产

LT1317IS8#PBF

量产

LT1317IS8#TRPBF

量产

pdf

PCN22_0255_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

xlsm

Delta Qualification Matrix

Download
6月 11, 2021

- 21_0060

arrow down

Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM

LT1317BCS8#PBF

量产

LT1317BCS8#TRPBF

量产

LT1317BIS8#PBF

量产

LT1317BIS8#TRPBF

量产

LT1317CS8#PBF

量产

LT1317CS8#TRPBF

量产

LT1317IS8#PBF

量产

LT1317IS8#TRPBF

量产

pdf

PCN21_0060_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

软件和型号相关生态系统

评估套件 2

reference details image

DC194A-B

LT1317BCMS8 | MICROPOWER DC/DC CONVERTER, FIXED FREQ., 2 CELL to 3.3/5.0V @ 300/180mA

reference details image

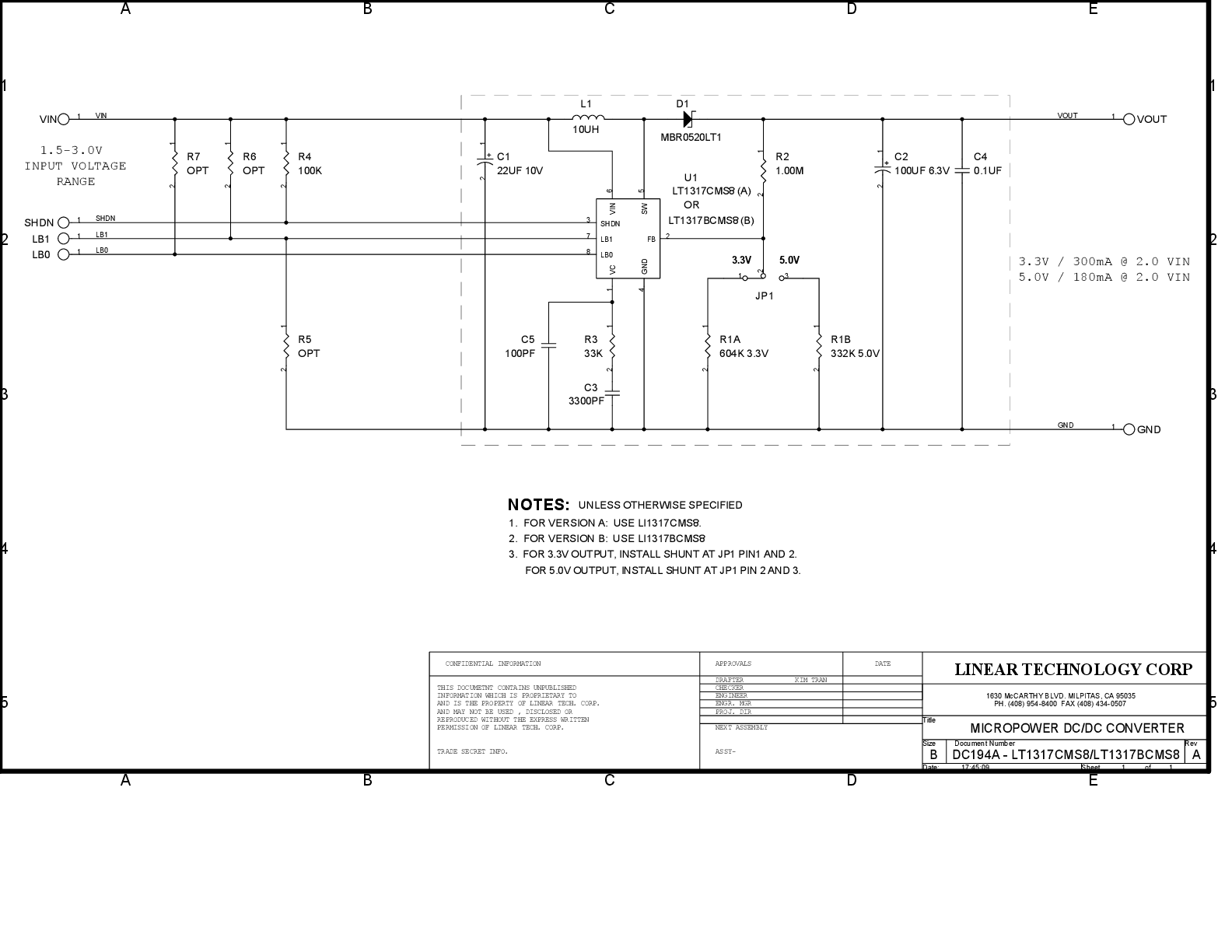

DC194A-A
