概览
优势和特点
- 在停机期间使输出与输入断接
- 当 VIN > VOUT 时输出电压保持稳定
- 在启动期间输入电流处于受控状态
- 300kHz 电流模式 PWM 操作
- 可从外部实现同步
- 内部 2A 开关
- 可在 VIN 低至 1.8V 的情况下工作
- 在轻负载时自动执行突发模式 (Burst Mode®) 操作
- 静态电流：160μA
- 停机电流：9μA (典型值)
产品详情

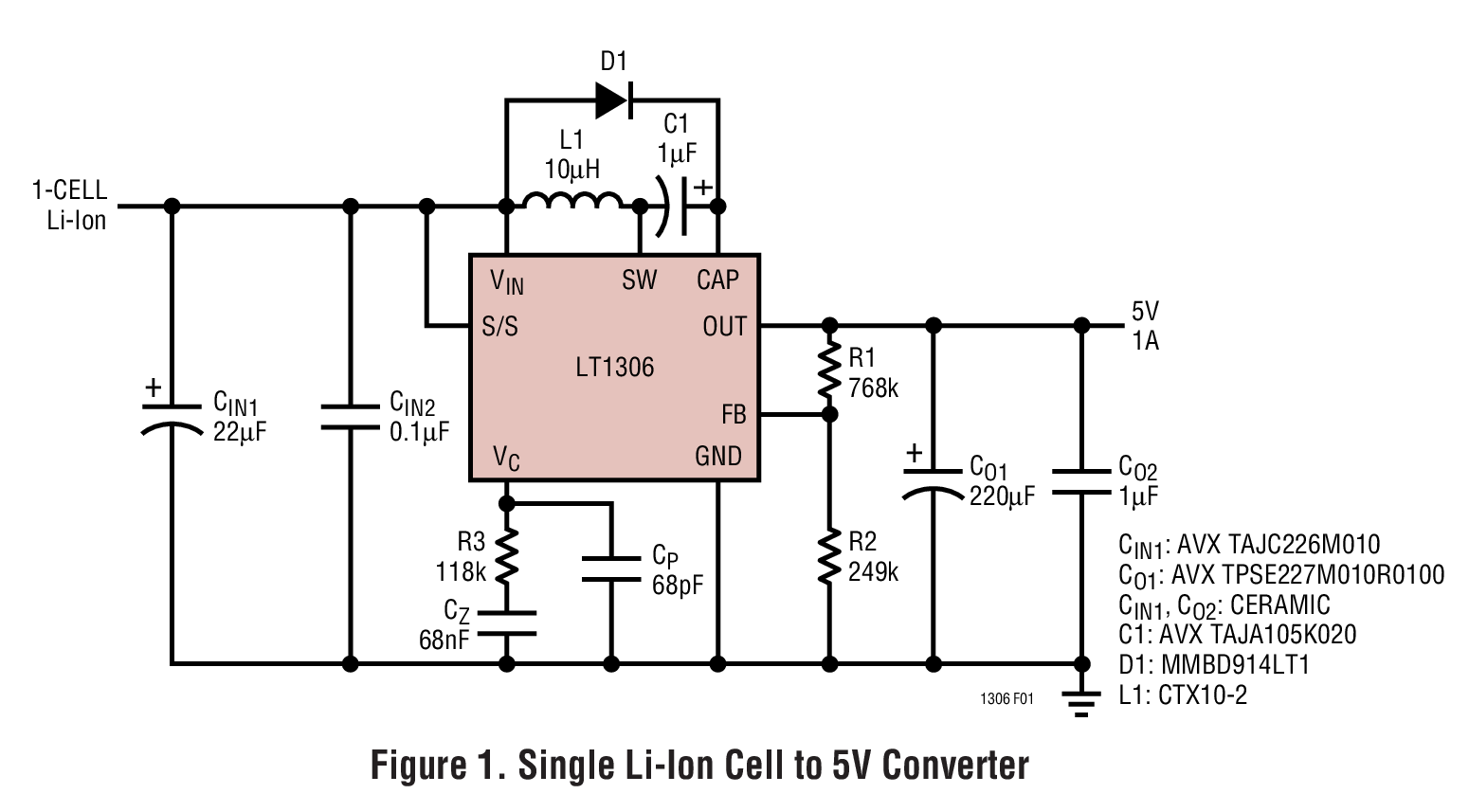

LT®1306 是一款完全集成的固定频率同步升压型转换器，能够采用一个锂离子电池产生 5V/1A 输出。该器件实现了主电源开关和同步整流器的片内集成，并在停机模式中自动地把输出与输入断接，从而免除了增设外部负载断接电路的需要。此外，输出还可在 VIN 超过 VOUT 时保持稳定状态，因而使得采用单个电感器即可轻松实现困难的升压 / 降压转换器功能。
LT1306 的内部 300kHz 振荡器可容易地同步至一个外部时钟 (同步范围为 425kHz 至 500kHz)。这使得开关谐波能够得到严紧的控制，并消除了有可能源自某个多频系统的任何拍频。在轻负载时，LT1306 自动地转换至省电的突发模式操作。在重负载条件下，LT1306 工作在固定频率电流模式。无负载静态电流为 160μA，并在停机模式中减小至 9μA。

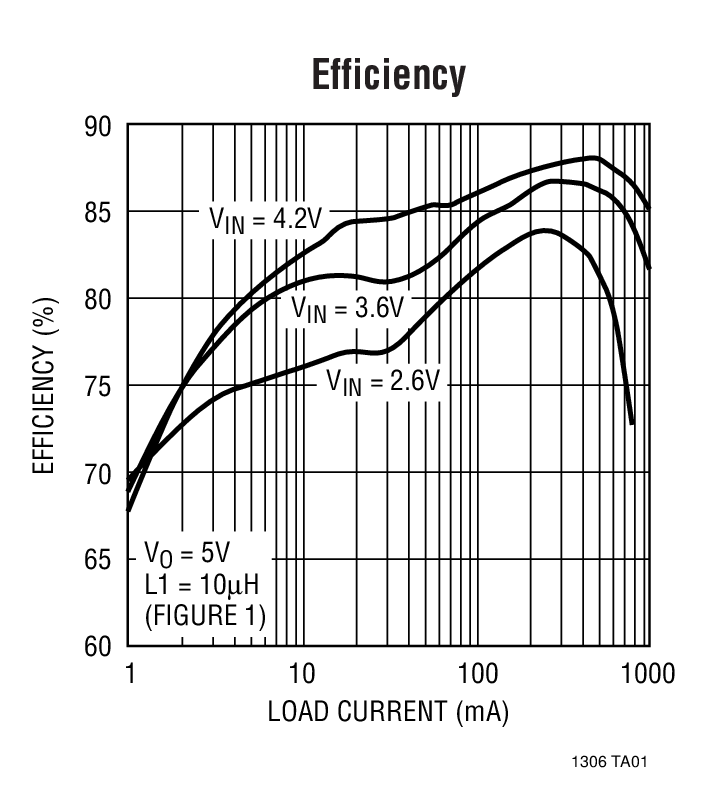

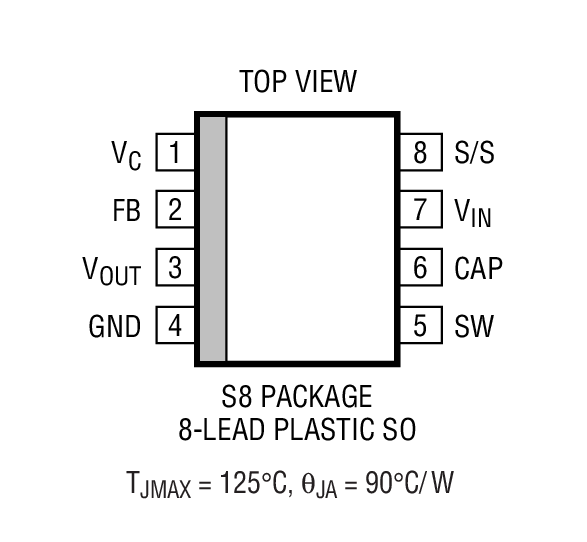

LT1306 可提供 SO-8 封装。
应用
- 卫星电话
- 便携式仪器
- 个人数字助理
- 掌上型电脑
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
-
R303 Reliability Data3/23/2018
-
LT1306: Synchronous Boost DC/DC Converter Disconnects Output in Shutdown11/1/1999 LT Journal
工具及仿真模型
LTspice中提供以下器件型号：
LT1306
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LT1306ES8#PBF | 材料声明 | 质量和可靠性 | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LT1306ES8#TRPBF | 材料声明 | 质量和可靠性 | 8-Lead SOIC (Narrow 0.15 Inch) | |
| Wafer Fabrication Data | R303 Reliability Data |
