特性
- 可从一个 2V 输入提供 5V/200mA 输出
- 电源电压低至 1.8V
- 效率高达 88%
- 120μA 静态电流
- 低电池电量检测器
- 低 VCESAT 开关：典型值为 170mV (在 1A)
- 可使用便宜的表面贴装型电感器

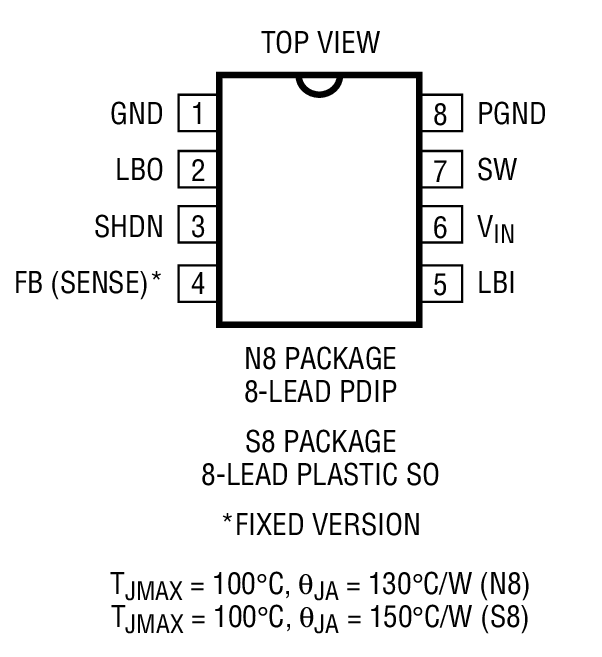

- 8 引脚 PDIP 封装或 SO 封装
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
LT®1303 / LT1303-5 是采用突发模式 (Burst Mode®) 操作的微功率、升压型、高效率 DC/DC 转换器。它们非常适用于小型、低电压电池供电式系统。LT1303-5 接受一个介于 1.8V 和 5V 之间的输入电压，并将之转换为一个稳定的 5V 输出。LT1303 是一款可调版本，它能够提供一个高达 25V 的输出电压。从电池吸收的静态电流仅为 120μA，而且停机引脚可把该电流进一步减小至 10μA。低电池电量检测器提供一个集电极开路输出，当输入电压降至一个预设电平以下时，此输出变至低电平。片内 NPN 电源开关在 1A 开关电流条件下具有一个 170mV 的低饱和电压。LT1303 / LT1303-5 采用 8 引脚 PDIP 封装或 SO 封装，因而缓解了电路板空间要求。
如果需要较高的输出电流，请参见 LT1305 和 LT1302 的相关信息。
应用
- 电致发光 (EL) 显示屏驱动器

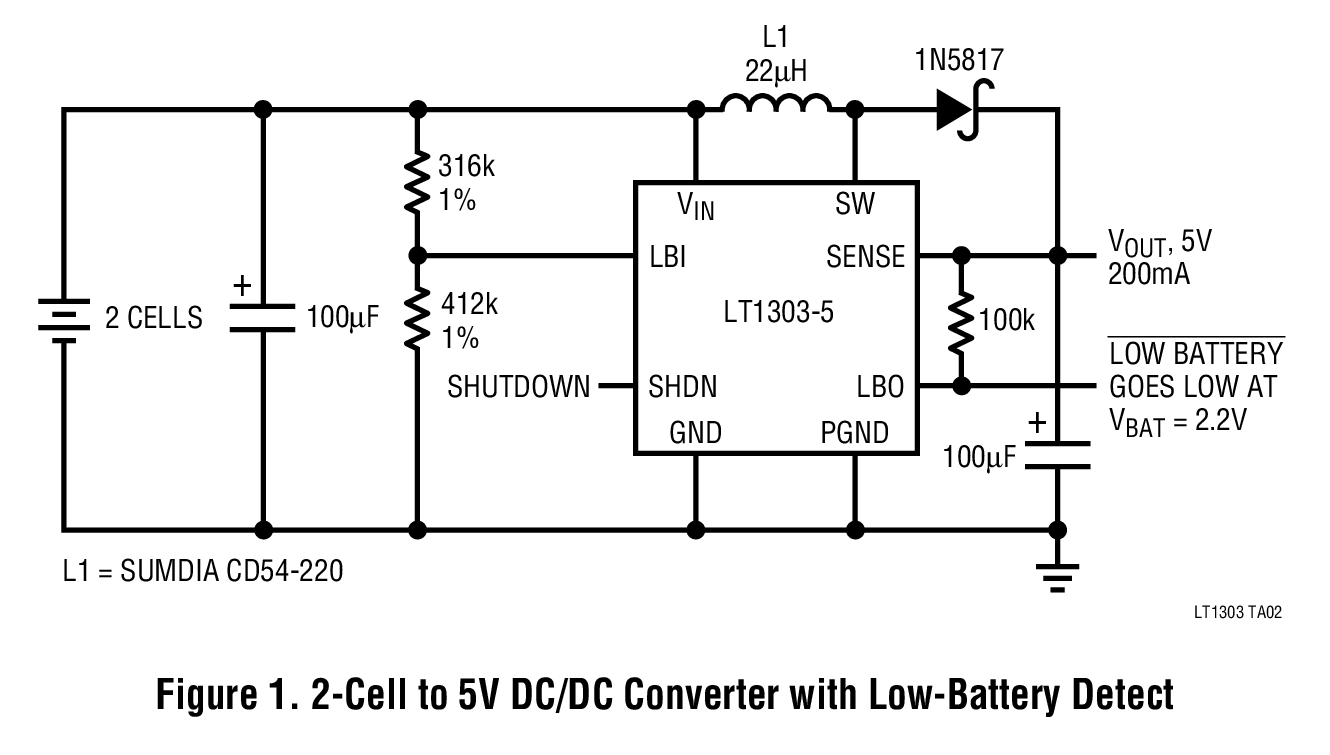

- 两节和三节电池至 5V 转换
- 掌上型电脑
- 便携式仪器
- 条形码扫描仪
- 个人数字助理 (PDA)
- 无线系统
