LT1300

微功率、高效率 3.3V/5V 升压型 DC/DC 转换器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 可从 2V 电源提供高达 220mA 输出电流 (在 5V)
  • 电源电压低至 1.8V

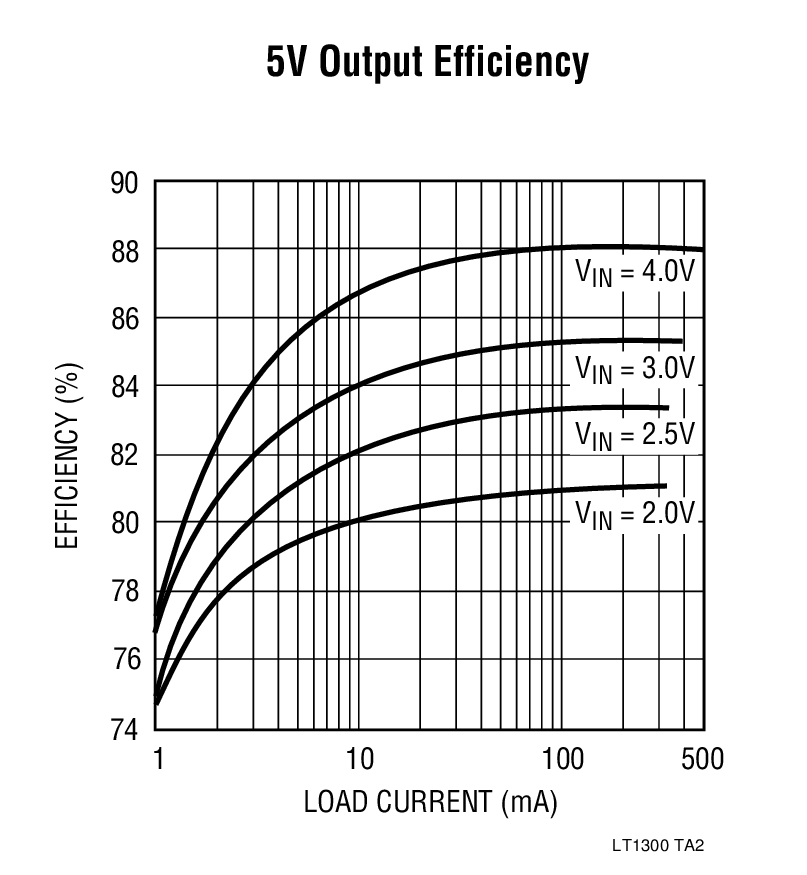

  • 效率高达 88%
  • 小电感器 – 10μH
  • 120μA 静态电流
  • 停机模式把电源电流降至 10μA
  • 可编程的 3.3V 或 5V 输出
  • ILIM 引脚负责设置峰值开关电流
  • 低 VCESAT 开关:典型值为 170mV (在 1A)
  • 可使用便宜的表面贴装型电感器

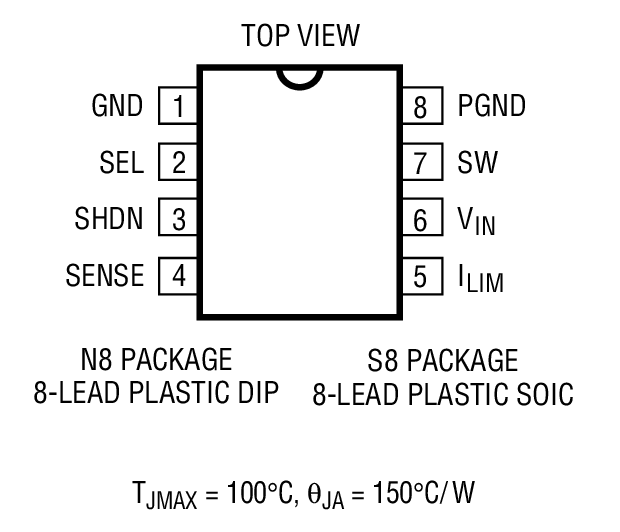

  • 8 引脚 DIP 封装或 SOIC 封装

更多细节
show more Icon

LT1300是一款采用突发模式 (Burst Mode®) 操作的微功率升压型 DC/DC 转换器。该器件能够从一个两节电池输入提供 5V 或 3.3V 输出。LT1300 具有利用一个逻辑控制输入提供的可编程 5V 或 3.3V 输出、120μA 的无负载静态电流、和一个可把电源电流减小至 10μA 的停机引脚。片内电源开关在 1A 开关电流条件下具有一个 170mV 的低饱和电压,这比先前的设计降低了 4 倍。一个 155kHz 内部振荡器允许使用极小的表面贴装型电感器和电容器。该器件的操作在 1.8V 输入条件下得到保证。这使得可从电池吸取更多的电能,从而延长工作寿命。ILIM 引脚可用于借助单个电阻器来设置峰值开关电流,因而允许在较轻负载应用中使用比较便宜和较小的电感器和电容器。LT1300 采用 8 引脚 SOIC 封装,从而较大限度降低了电路板空间要求。如果需要 5V/12V 可选输出转换器,请参见 LT1301 的相关信息。假如需要更大的输出电流,则请查阅 LT1302 的有关资料。



应用

  • 掌上型电脑
  • 便携式仪器
  • 条形码扫描仪
  • DC/DC 转换器模块替代产品
  • 电池备份电源
  • 个人数字助理
  • PCMCIA 卡
