概览
优势和特点
- 宽输入电压范围：3.5V 至 30V
- 低静态电流：7mA
- 内部 8A 开关 (对于 LT1270A 则为 10A)
- 所需的外部组件非常之少
- 具有针对过载的自我保护能力
- 停机模式仅吸收 100μA 的电源电流
- 反激调节模式具有全浮动输出
- 采用标准和表面贴装型 5 引脚封装
- 可从外部实现同步 (见 LT1072 的产品手册)

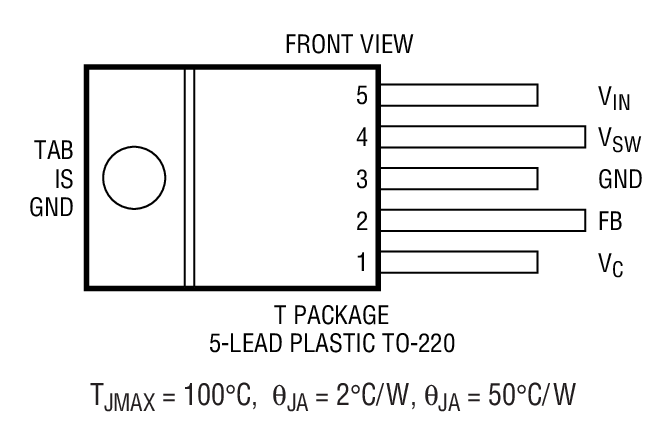

- 可提供标准的 5 引脚 TO-220 封装
产品详情

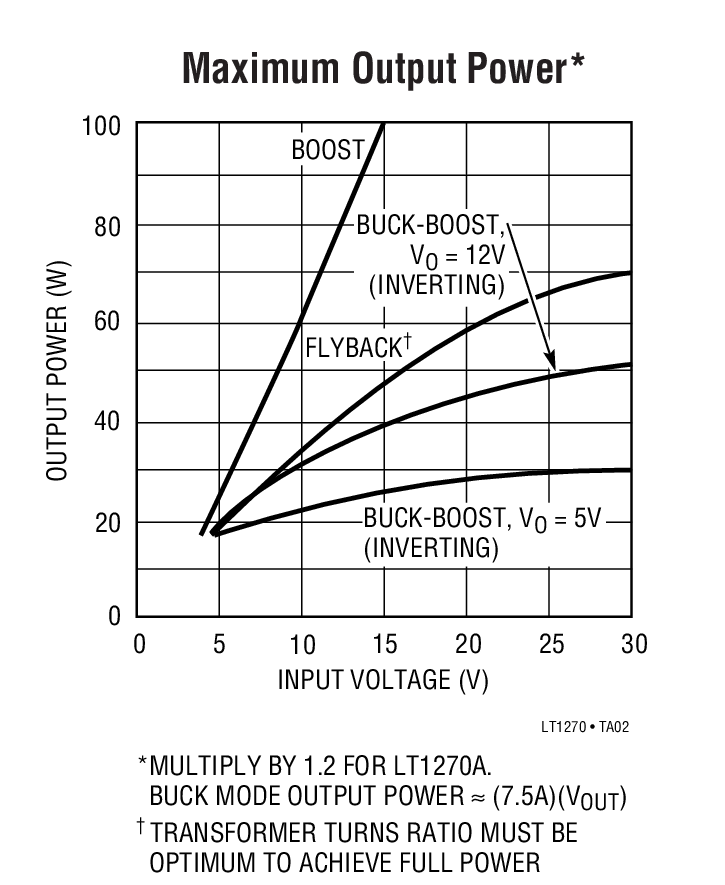

LT1270A / LT1270 是单片式高功率开关稳压器。除了开关频率 (60kHz) 和较高的开关电流之外，这两款器件在其他方面和广受欢迎的 LT1070 是相同的，它们可在所有标准的开关配置中运作，包括降压、升压、反激式、和负输出。一个高电流、高效率开关与所有的振荡器、控制器和保护电路一起集成在芯片之内。由于集成了所有的功能电路，因而允许把 LT1270A / LT1270 内置于一个标准的 TO-220 功率型封装之中。这使其极为简单易用，并可提供与采用 3 引脚线性稳压器时相似的 “bust proof” 操作。
LT1270A / LT1270 采用 3.5V 至 30V 的电源电压供电运作，且仅吸收 7mA 的静态电流。这些器件通过运用电流模式开关方法，实现了卓越的 AC 和 DC 负载及电压调节性能。
LT1270A / LT1270 采用自适应抗饱和开关驱动以允许非常宽变化范围的负载电流，并且未损失效率指标。对于待用操作，一种在外部激活的停机模式可以把总电源电流减小至 100μA (典型值)。
应用

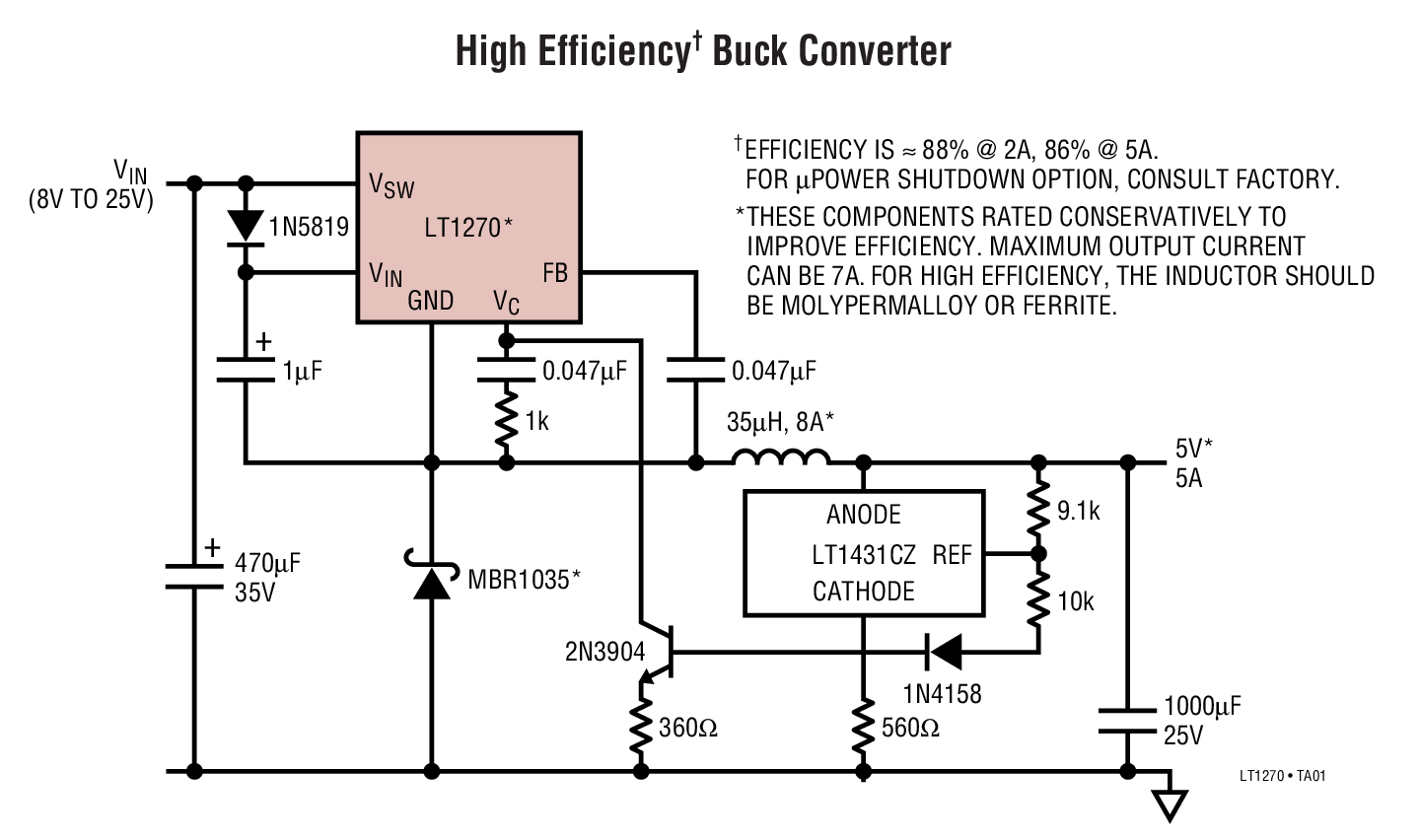

- 高效率升压型转换器
- 具多个输出的 PC 电源
- 电池上变频器
- 负至正转换器
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

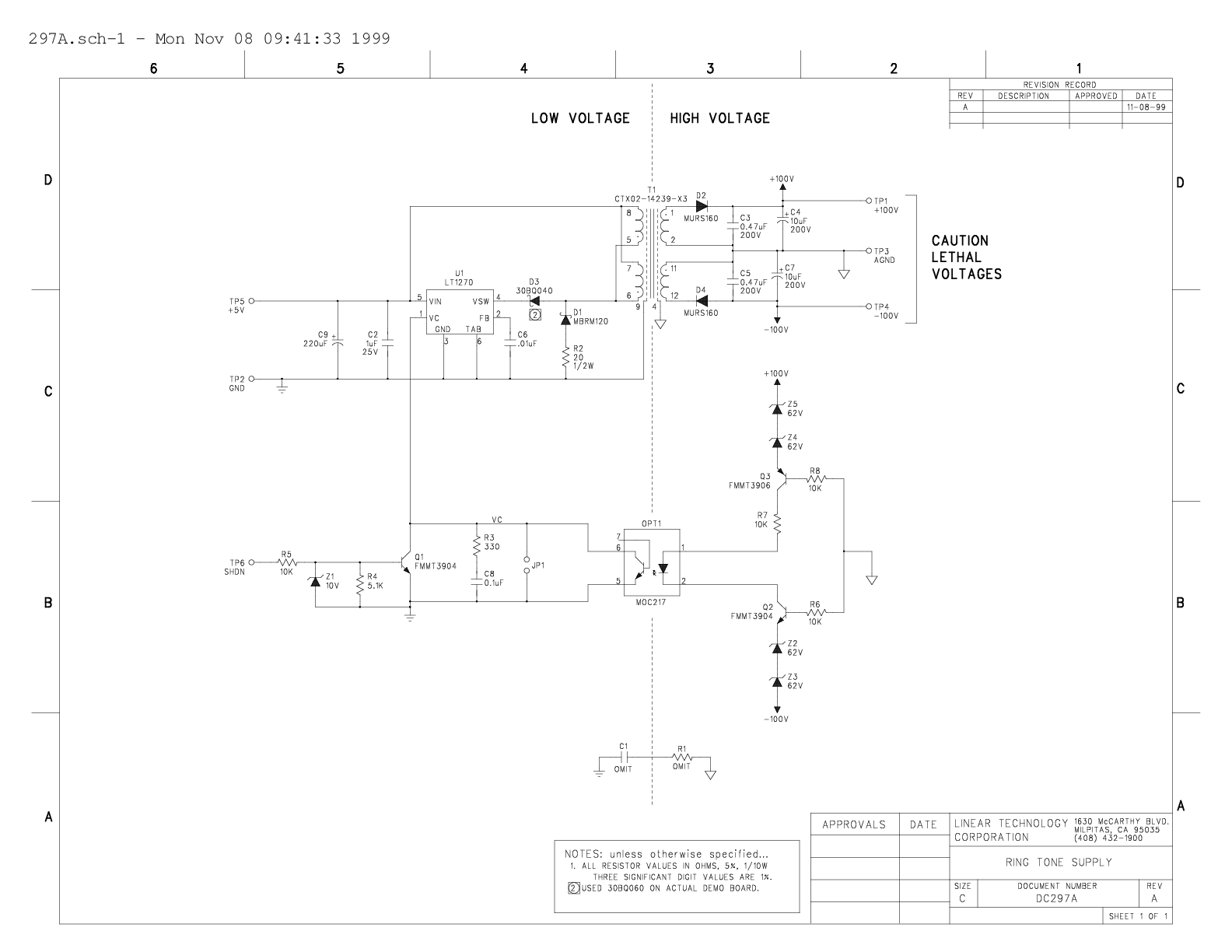

评估套件 (1)
参考资料
工具及仿真模型
LTspice中提供以下器件型号：
LT1270
LT1270A
