LT1247

量产

1MHz 离线式电流模式 PWM 和 DC/DC 转换器

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 电流模式操作至 1MHz
  • 30ns 电流检测延迟
  • < 250μA 的低启动电流
  • 电流检测前沿消隐
  • 引脚与 UC1842 相兼容
  • 具迟滞的欠压闭锁
  • 无交叉传导电流
  • 经修整的带隙基准
  • 1A 图腾柱输出
  • 经修整的振荡器频率和吸收电流
  • 在欠压闭锁期间主动下拉基准和输出
  • 18V 高电平输出箝位

LT®1246 / LT1247 是 8 引脚、固定频率、电流模式、脉宽调制器。这两款器件是专为成为业界标准 UC1842 PWM 电路的改良型插接兼容版本而设计。LT1246 / LT1247 专门针对离线式及 DC/DC 转换器应用进行了优化。它们包含一个温度补偿型基准、高增益误差放大器、电流检测比较器和一个高电流图腾柱输出级，非常适合于驱动功率 MOSFET。启动电流被减小至 250μA 以下。图腾柱输出级中的交叉传导电流尖峰已被消除，从而使 1MHz 操作切实可行。LT1246 / LT1247 融入了诸多新特点。电流检测比较器增加了前沿消隐功能。这较大限度减少或免除了一般情况下所需的滤波器。免除该滤波器使得电流检测环路能够以极小的延迟工作。振荡器电路添加了针对频率和吸收电流的修整功能，并且对这两个参数均做了严格的规定。在导通状态中，输出级被箝位至一个 18V 的最大 VOUT。在欠压闭锁期间，将主动地把输出和基准输出拉至低电平。



应用

  • 离线式转换器
  • DC/DC 转换器
LT1247
1MHz 离线式电流模式 PWM 和 DC/DC 转换器
Product Package 1
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

技术文章 1

规范通知 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

LTspice

LTspice中提供以下器件型号：

  • LT1247
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
DC227A-C

LT1247CS8 LT1431CS8 | 35W, Isolated Forward Converter, Half Brick, 36 to 72VIN, 5V or 3.3VOUT @ 7A, 500V DC Isolation, High Efficiency

立即购买 更多内容

产品详情

DC227A-C: Demo Board for the LT1247 1MHz Off-Line Current Mode PWM and DC/DC Converter.

eval board
schematic 2
DC227A-A

LT1247CS8 LT1431CS8 | 35W, Isolated Forward Converter, Half Brick, 36 to 72VIN, 5V or 3.3VOUT @ 7A, 500V DC Isolation

立即购买 更多内容

产品详情

DC227A-A: Demo Board for the LT1247 1MHz Off-Line Current Mode PWM and DC/DC Converter.

eval board
schematic 3
DC227A-B

LT1247CS8 LT1431CS8 | 35W, Isolated Forward Converter, Half Brick, 36 to 72VIN, 5V or 3.3VOUT @ 7A, 1500V DC Isolation

立即购买 更多内容

产品详情

DC227A-B: Demo Board for the LT1247 1MHz Off-Line Current Mode PWM and DC/DC Converter.
DC227A-C
LT1247CS8 LT1431CS8 | 35W, Isolated Forward Converter, Half Brick, 36 to 72VIN, 5V or 3.3VOUT @ 7A, 500V DC Isolation, High Efficiency

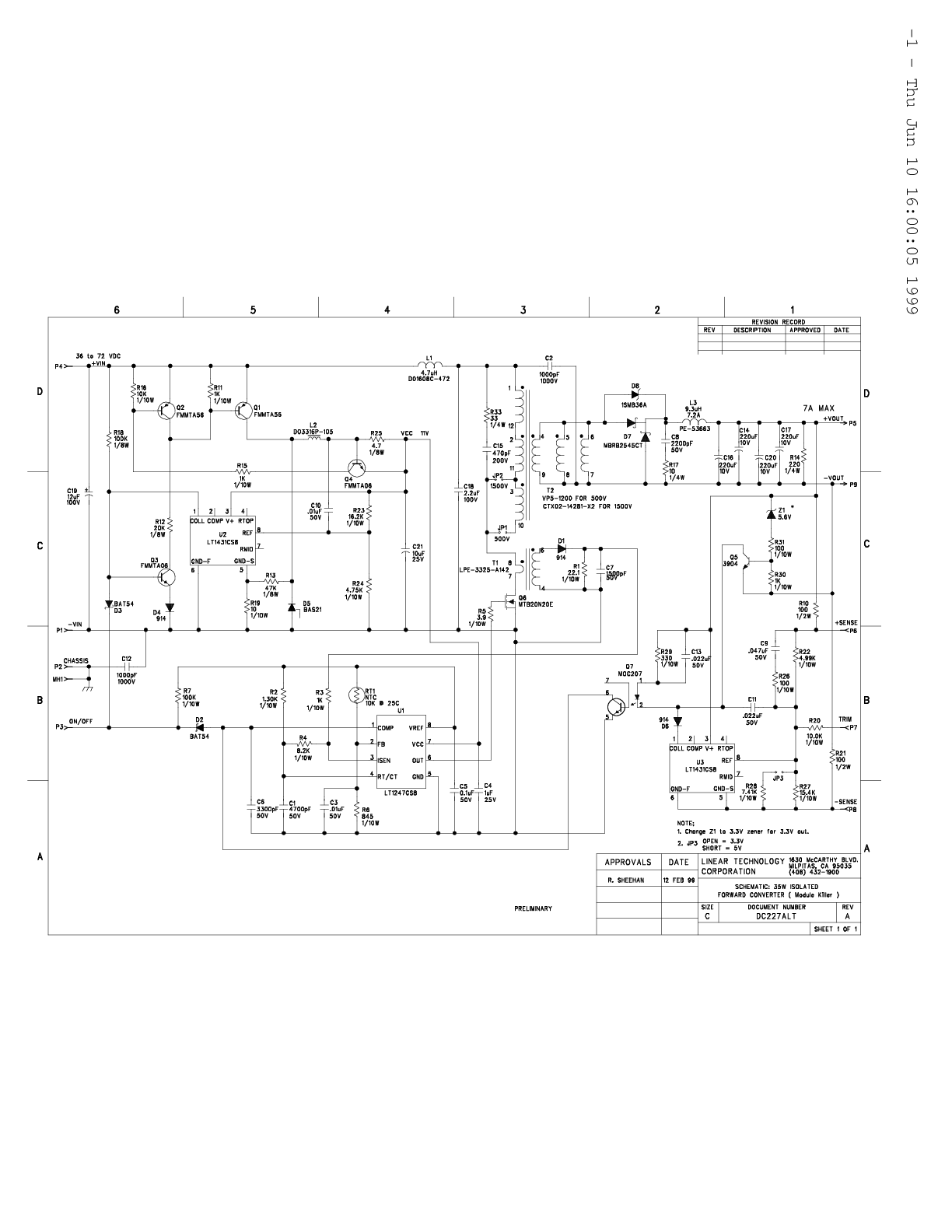

DC227A-A - Schematic
DC227A-A
LT1247CS8 LT1431CS8 | 35W, Isolated Forward Converter, Half Brick, 36 to 72VIN, 5V or 3.3VOUT @ 7A, 500V DC Isolation
DC227A-A - Schematic
DC227A-B
LT1247CS8 LT1431CS8 | 35W, Isolated Forward Converter, Half Brick, 36 to 72VIN, 5V or 3.3VOUT @ 7A, 1500V DC Isolation
DC227A-A - Schematic
