LT1176

量产

降压型开关稳压器

产品模型: 6

Viewing:

概述

1.2A 内置开关
100kHz 开关频率
卓越的动态特性
DIP 和表面贴装型封装
静态电流仅 8mA
可提供预设的 5V 输出
可在高达 35V 的输入正常运作
微功率停机模式

LT^®1176 是一款 1A、单片式、双极型开关稳压器，只需少量的外部组件即可进行正常的操作。电源开关、所有的振荡器和控制电路以及全部的电流限制组件均集成在芯片之内。该器件的拓扑结构是一种标准的正降压型配置，但是多项设计创新使得这款器件可以用作正至负转换器、负升压型转换器和反激式转换器。根据技术规格，开关输出可摆动至地电位以下。

LT1176 在反馈环路中采用了一个真正的模拟乘法器。这使得该器件能够对输入电压波动做出接近瞬时的响应，并使环路增益不受输入电压的影响。因此，与先前的设计相比，稳压器的动态特性有了显著的改善。

内置逐脉冲电流限制使 LT1176 几乎可以完全避免遭受输出过载或短路的损坏。当用作一个降压型转换器时，其输入电压范围为 8V 至 35V，但是在负输出和升压型配置中，一种自举升压功能则可允许输入电压低至 5V。

LT1176 采用低成本的 8 引脚 DIP 封装，其频率预设为 100kHz 而电流限值设定为 1.7A。提供了一个可调型输出和一个预设的 5V 版本。如需更多的设计细节和应用帮助，请查阅 LT1074 / LT1076 产品手册和应用指南 44 (Application Note 44)。

Applications

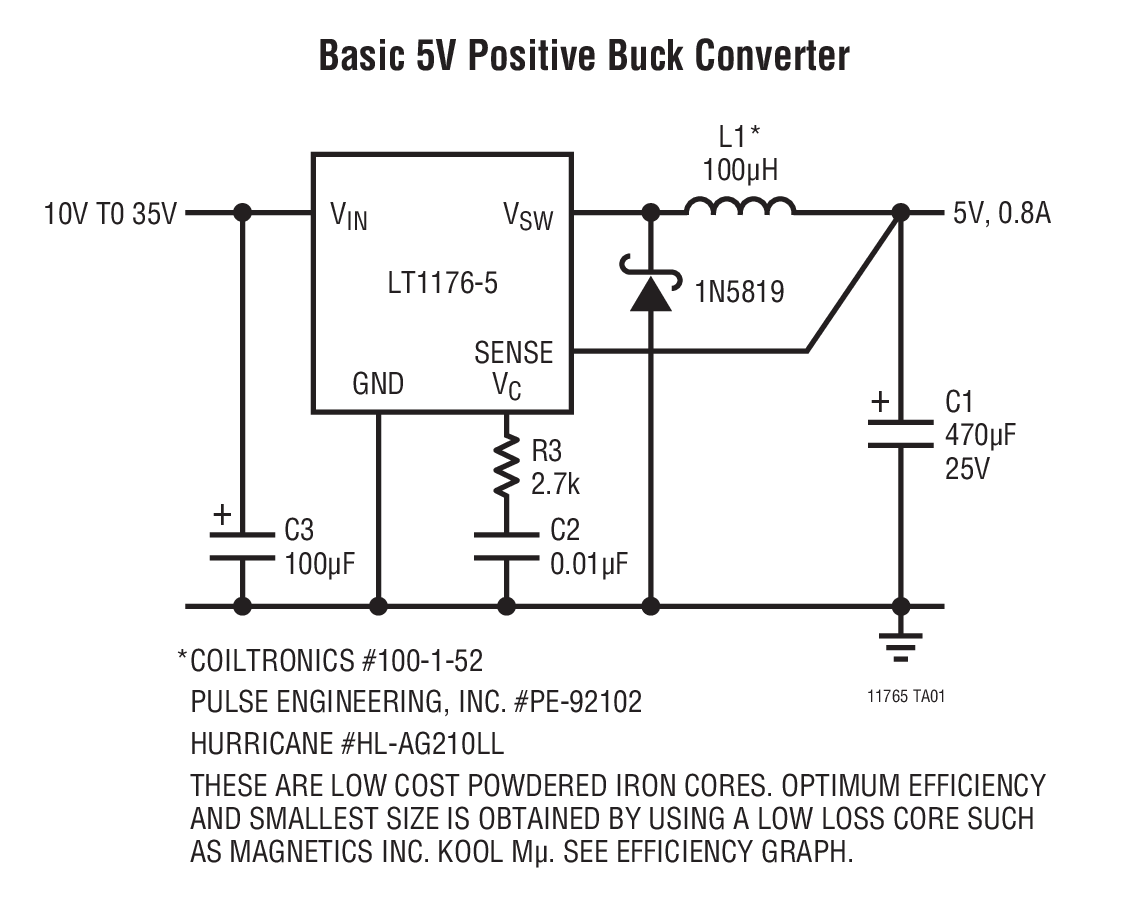

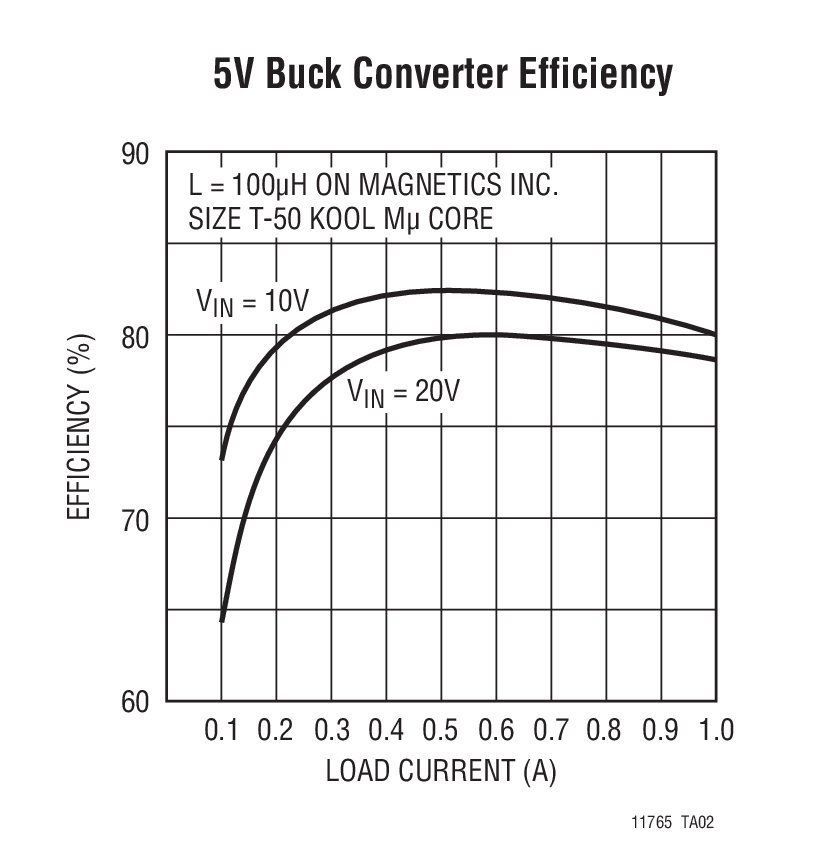

具 2.5V 至 30V 输出电压范围的降压型转换器
正至负转换器
负升压型转换器
多输出降压型转换器

产品模型: 6

参考资料

数据手册 1

LT1176/LT1176-5: Step-Down Switching Regulator Data Sheet 02/28/2011

应用笔记 1

AN-44: LT1074/LT1076 Design Manual 11/23/2020

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型

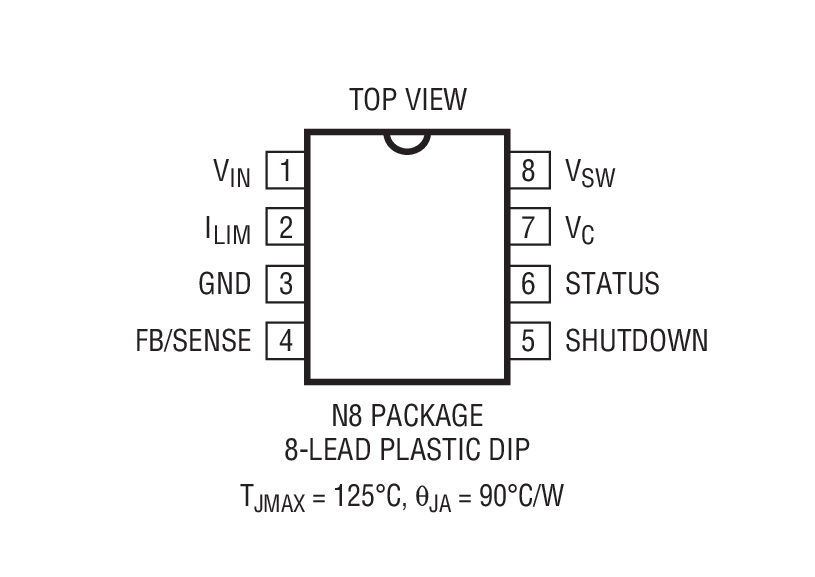

LT1176CN8#PBF	8-Lead PDIP (Narrow 0.3 Inch)	Material Declaration Reliability Report 资料包	Ultra Librarian SamacSys
LT1176CN8-5#PBF	8-Lead PDIP (Narrow 0.3 Inch)	Material Declaration Reliability Report 资料包	Ultra Librarian SamacSys

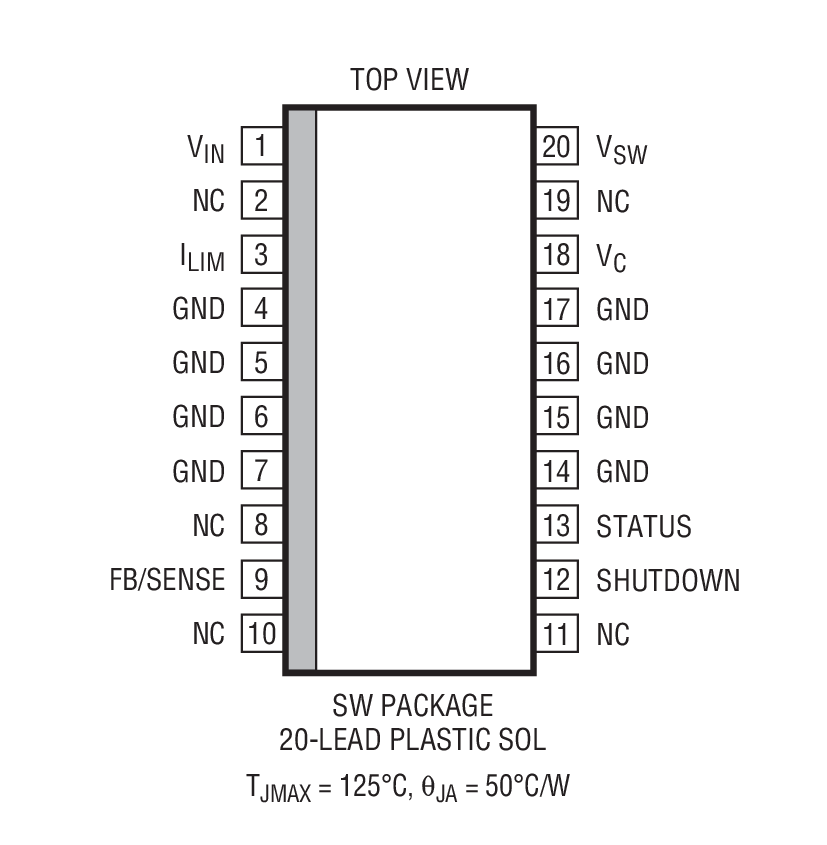

LT1176CSW#PBF	20-Lead SOIC (Wide 0.3 Inch)	Material Declaration Reliability Report 资料包	Ultra Librarian SamacSys
LT1176CSW#TRPBF	20-Lead SOIC (Wide 0.3 Inch)	Material Declaration Reliability Report 资料包	Ultra Librarian SamacSys
LT1176CSW-5#PBF	20-Lead SOIC (Wide 0.3 Inch)	Material Declaration Reliability Report 资料包	Ultra Librarian SamacSys
LT1176CSW-5#TRPBF	20-Lead SOIC (Wide 0.3 Inch)	Material Declaration Reliability Report 资料包	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

10月 8, 2024 - 24_0234 Migrating Bottom Trace Code Marking to Top Side Laser Marking for PDIP Package
		PCN24_0234_Form Material_Report Marking Comparison
LT1176CN8#PBF	量产
LT1176CN8-5#PBF	量产
10月 11, 2022 - 22_0241 Epoxy Change from Henkel 8290 to 8290A for PDIP Package
		PCN22_0241_Form Material_Report Qualification Results Summary
LT1176CN8#PBF	量产
LT1176CN8-5#PBF	量产
8月 6, 2022 - 22_0172 Laser Top Mark Conversion for PDIP Packages Assembled in ADPG [PNG]
		PCN22_0172_Form Material_Report Delta Qualification Matrix
LT1176CN8#PBF	量产
LT1176CN8-5#PBF	量产
8月 10, 2022 - 22_0176 Laser Top Mark Conversion for SOIC_W Packages Assembled in ADPG [PNG] and UTL
		PCN22_0176_Form Material_Report Delta Qualification Matrix
LT1176CSW#PBF	量产
LT1176CSW#TRPBF	量产
LT1176CSW-5#PBF	量产
LT1176CSW-5#TRPBF	量产
