LT1109A

量产

具有可调和 5V、12V 固定输出的微功率 DC/DC 转换器闪速存储器 VPP 发生器

产品模型: 9

Viewing:

概述

可采用现成有售的电感器
低成本

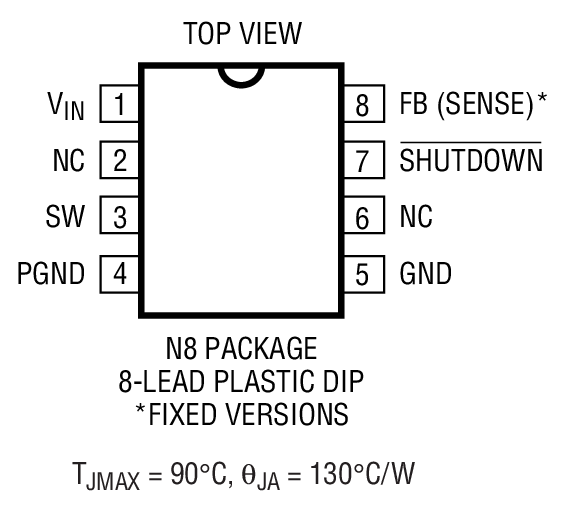

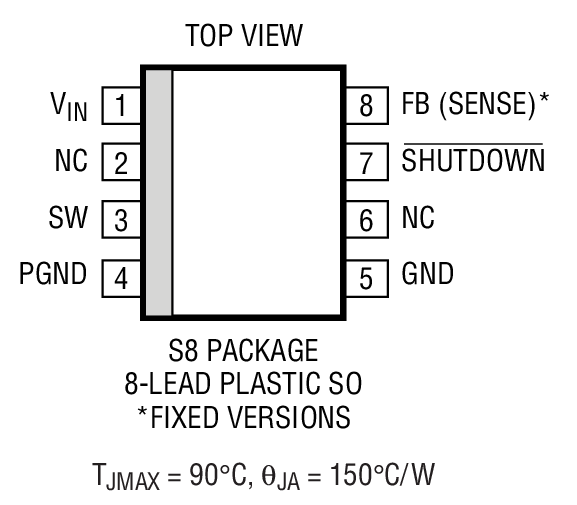

8 引脚 DIP 封装或 SO 封装
固定的 5V 或 12V 输出或者可调版本
只需 4 个外部组件
360μA 待用电流
逻辑控制型停机

LT1109A 是一款简单的升压型 DC/DC 转换器。采用 8 引脚 DIP 封装或 SOIC 封装的器件仅需 4 个外部组件即可构成一个完整的 DC/DC 转换器。无负载时的电流消耗仅为 360μA，从而使得这款器件非常适合那些必须把待用电流保持在最小值的成本敏感型应用。

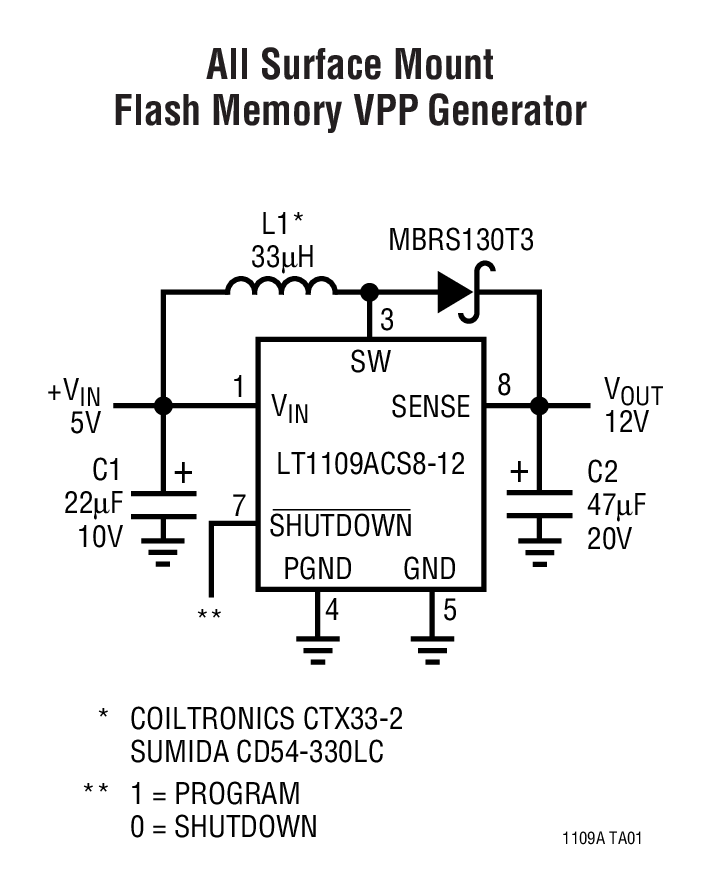

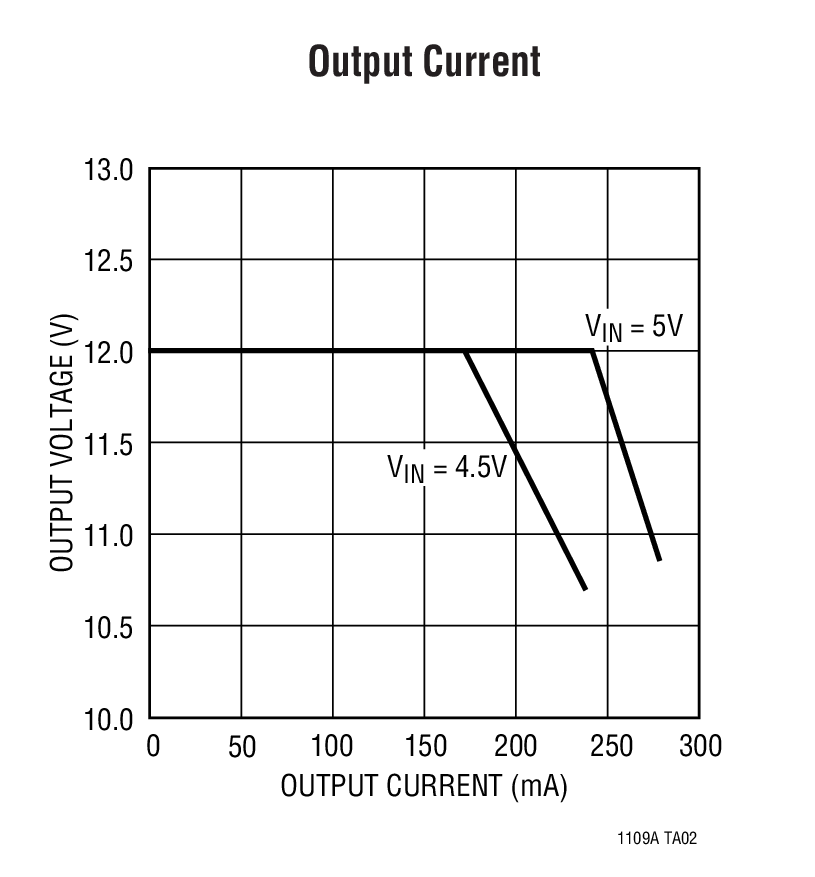

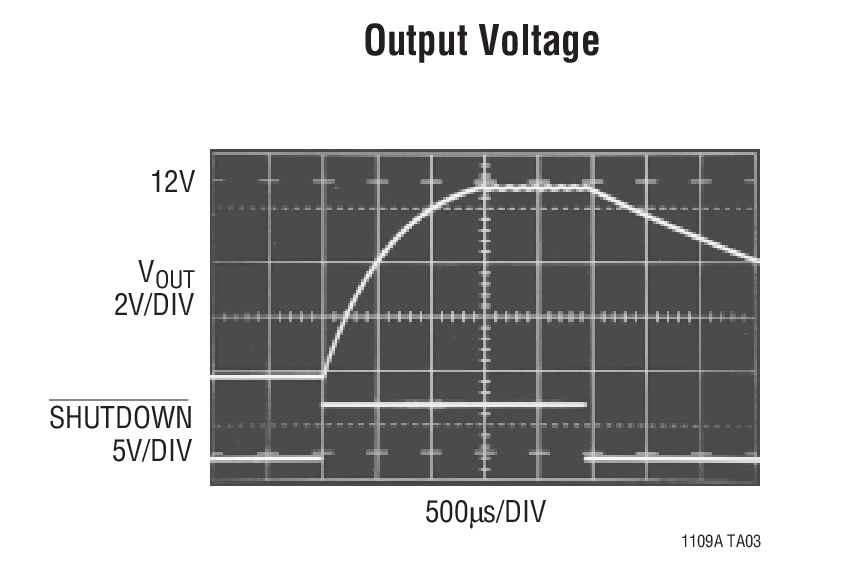

LT1109A-12 能够采用一个 5V 电源在超过 150mA 的电流条件下提供 12V 输出电压，这为同时设置 4 个闪速存储器芯片输送了足够的功率。LT1109A-5 则能从一个 2V 输入在高达 110mA 提供 5V 输出电压。这些器件具有一个停机引脚，该引脚在被拉至低电平时将关断振荡器。选通型振荡器设计不需要频率补偿组件。120kHz 的高频操作允许使用小的表面贴装型电感器和电容器。

应用

闪速存储器 VPP 发生器
5V 至 12V 转换器
3.3V 至 12V 转换器
磁盘驱动器
PC 插入卡
外设
电池供电型设备

产品模型: 9

参考资料

数据手册 1

LT1109A: Micropower DC/DC Converter Flash Memory VPP Generator Adjustable and Fixed 5V, 12V Data Sheet 08/27/2007

可靠性数据 1

R177 Reliability Data 03/23/2018

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LT1109ACN8#PBF	8-Lead PDIP (Narrow 0.3 Inch)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT1109ACN8-12#PBF	8-Lead PDIP (Narrow 0.3 Inch)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT1109ACN8-5#PBF	8-Lead PDIP (Narrow 0.3 Inch)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT1109ACS8#PBF	8-Lead SOIC (Narrow 0.15 Inch)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT1109ACS8#TRPBF	8-Lead SOIC (Narrow 0.15 Inch)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT1109ACS8-12#PBF	8-Lead SOIC (Narrow 0.15 Inch)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT1109ACS8-12#TRPBF	8-Lead SOIC (Narrow 0.15 Inch)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT1109ACS8-5#PBF	8-Lead SOIC (Narrow 0.15 Inch)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT1109ACS8-5#TRPBF	8-Lead SOIC (Narrow 0.15 Inch)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

10月 8, 2024 - 24_0234 Migrating Bottom Trace Code Marking to Top Side Laser Marking for PDIP Package
		PCN24_0234_Form Material_Report Marking Comparison
LT1109ACN8#PBF	量产
LT1109ACN8-12#PBF	量产
LT1109ACN8-5#PBF	量产
10月 11, 2022 - 22_0241 Epoxy Change from Henkel 8290 to 8290A for PDIP Package
		PCN22_0241_Form Material_Report Qualification Results Summary
LT1109ACN8#PBF	量产
LT1109ACN8-12#PBF	量产
LT1109ACN8-5#PBF	量产
8月 6, 2022 - 22_0172 Laser Top Mark Conversion for PDIP Packages Assembled in ADPG [PNG]
		PCN22_0172_Form Material_Report Delta Qualification Matrix
LT1109ACN8#PBF	量产
LT1109ACN8-12#PBF	量产
LT1109ACN8-5#PBF	量产
12月 14, 2023 - 22_0255 Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)
		PCN22_0255_Form Material_Report Qualification Results Summary Delta Qualification Matrix
LT1109ACS8#PBF	量产
LT1109ACS8#TRPBF	量产
LT1109ACS8-12#PBF	量产
LT1109ACS8-12#TRPBF	量产
LT1109ACS8-5#PBF	量产
LT1109ACS8-5#TRPBF	量产
6月 11, 2021 - 21_0060 Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM
		PCN21_0060_Form Material_Report Delta Qualification Matrix
LT1109ACS8#PBF	量产
LT1109ACS8#TRPBF	量产
LT1109ACS8-12#PBF	量产
LT1109ACS8-12#TRPBF	量产
LT1109ACS8-5#PBF	量产
LT1109ACS8-5#TRPBF	量产

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

LTspice

LTspice中提供以下器件型号：

LT1109
LT1109-12
LT1109-5
LT1109A
LT1109A-12
LT1109A-5

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
