LT1109

具有可调和 5V、12V 固定输出的微功率、低成本 DC/DC 转换器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品模型 11
特性
  • 可采用现成有售的电感器
  • 仅需 33μH 电感器
  • 低成本

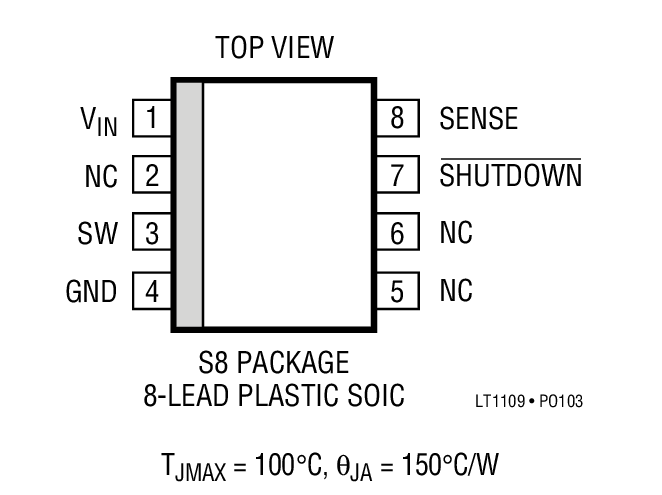

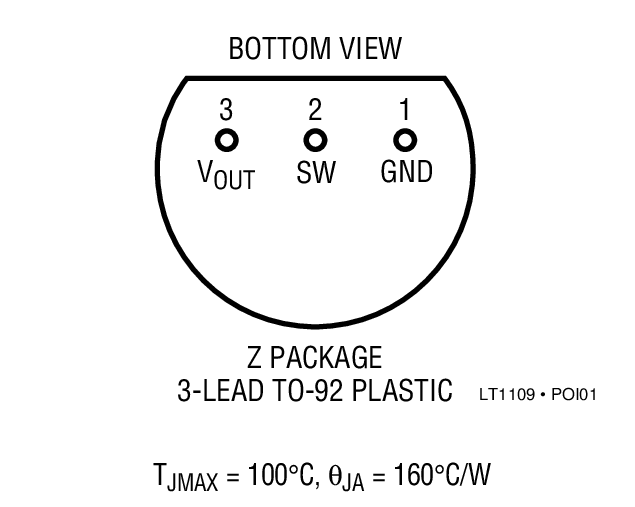

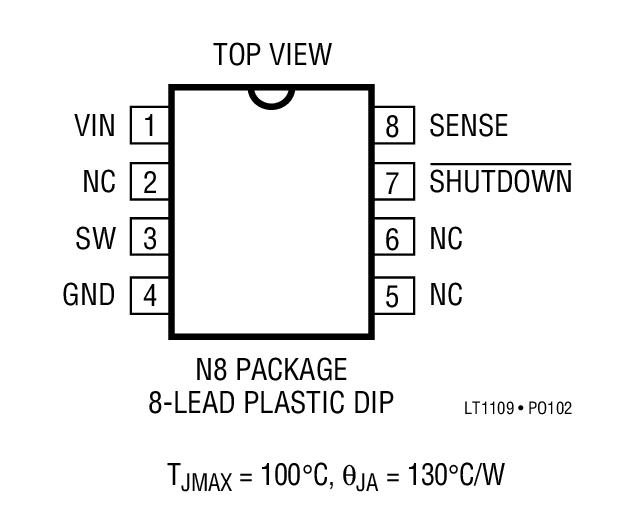

  • 3 引线 TO-92 封装、SO8 封装、或 8 引脚 DIP 封装
  • 可调或者固定的 5V 或 12V 输出
  • 120kHz 振荡器
  • 只需 3 个外部组件
  • 320μA IQ
  • 1.6V 最小启动电压
  • 逻辑控制型停机

更多细节
show more Icon

LT®1109 是一款简单的升压型 DC/DC 转换器。该器件可提供 8 引脚 SO 封装、3 引线 TO-92 封装 (仅限固定输出版本) 或 miniDIP 封装,仅需采用 3 个外部组件即可构成一个完整的 DC/DC 转换器。无负载时的电流消耗仅为 320μA,从而使得这款器件非常适合那些必须把待用电流保持在最小值的成本敏感型应用。

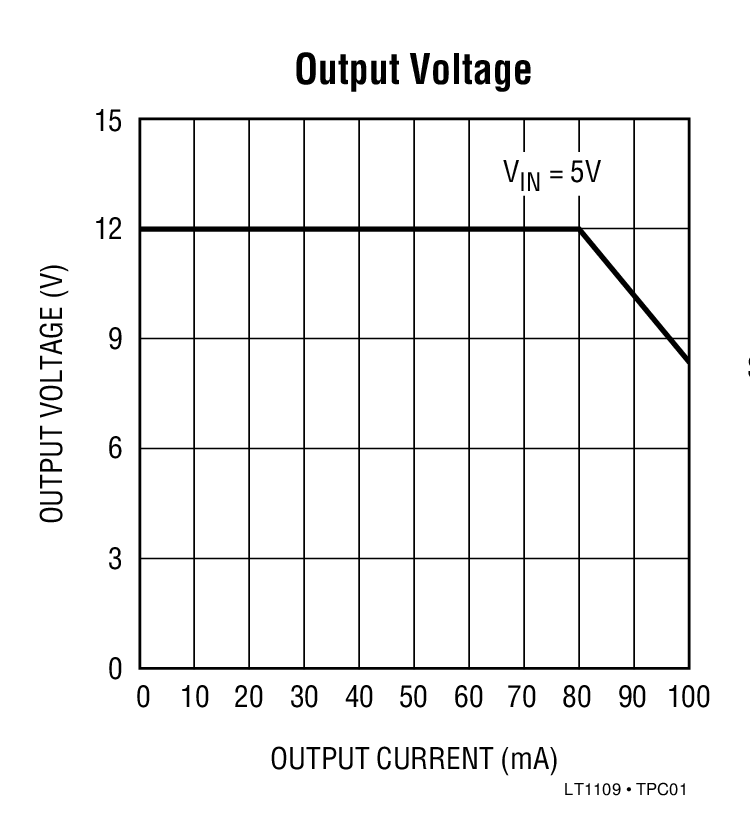

LT1109-5 能采用一个 3V 输入在 100mA 提供 5V 输出电压,而 LT1109-12 则能从一个 5V 输入在 60mA 提供 12V 输出电压。另外,8 引脚版本还具有一个逻辑控制型 SHUTDOWN 引脚,该引脚在被拉至低电平时将关断振荡器。选通型振荡器设计无需频率补偿组件。120kHz 的高频振荡器允许使用小的表面贴装型电感器和电容器。如果需要 5V 至 12V/120mA 转换器,请参见 LT1109A 的相关信息。假如需要具 20μA 停机电流的 5V 至 12V/200mA 转换器,则可参阅 LT1301 的相关资讯。



应用

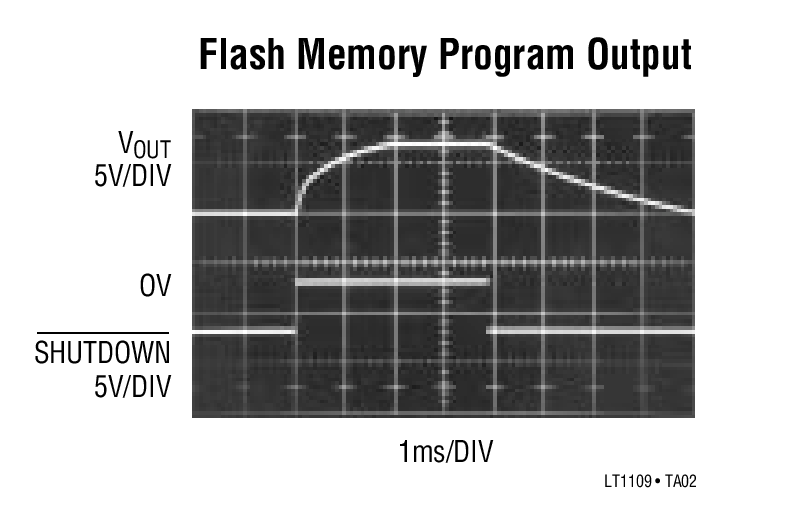

  • 闪速存储器 VPP 发生器
  • 3V 至 5V 转换器
  • 5V 至 12V 转换器
  • 磁盘驱动器
  • PC 插入卡
  • 外设
  • 电池供电型设备

产品模型 11
