LT1107

具有可调和 5V、12V 固定输出的微功率 DC/DC 转换器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 可在 2V 至 30V 的电源电压范围内工作
  • 仅消耗 320μA 电源电流
  • 可工作在升压或降压模式
  • 只需三个外部组件
  • 片内低电池电量检测比较器
  • 用户可调的电流限制
  • 内部 1A 电源开关
  • 固定或可调输出电压版本

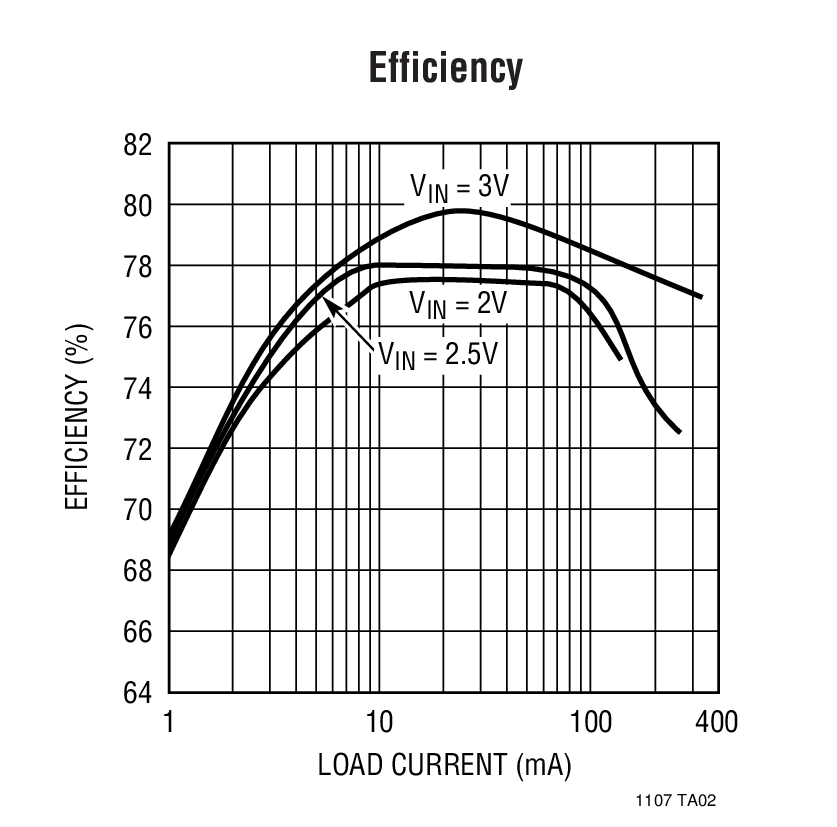

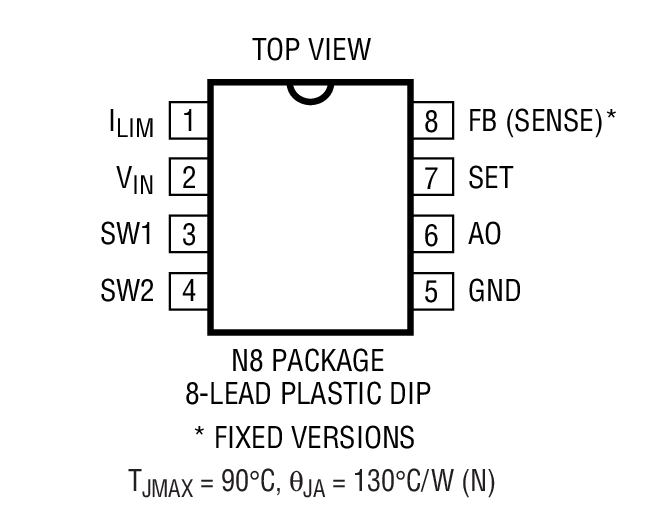

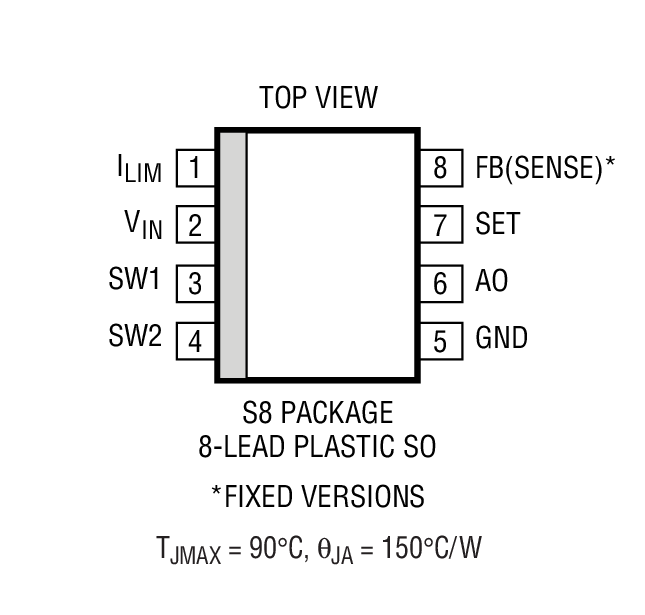

  • 节省空间的 8 引脚 MiniDIP 封装或 SO-8 封装

更多细节
show more Icon

LT®1107 是一款通用型微功率 DC/DC 转换器。该器件仅需采用 3 个外部组件以提供一个 5V 或 12V 的固定输出。电源电压范围为 2V 至 12V (在升压模式中) 和至 30V (在降压模式中)。LT1107 在升压、降压或负输出应用中拥有同样优良的运行性能。

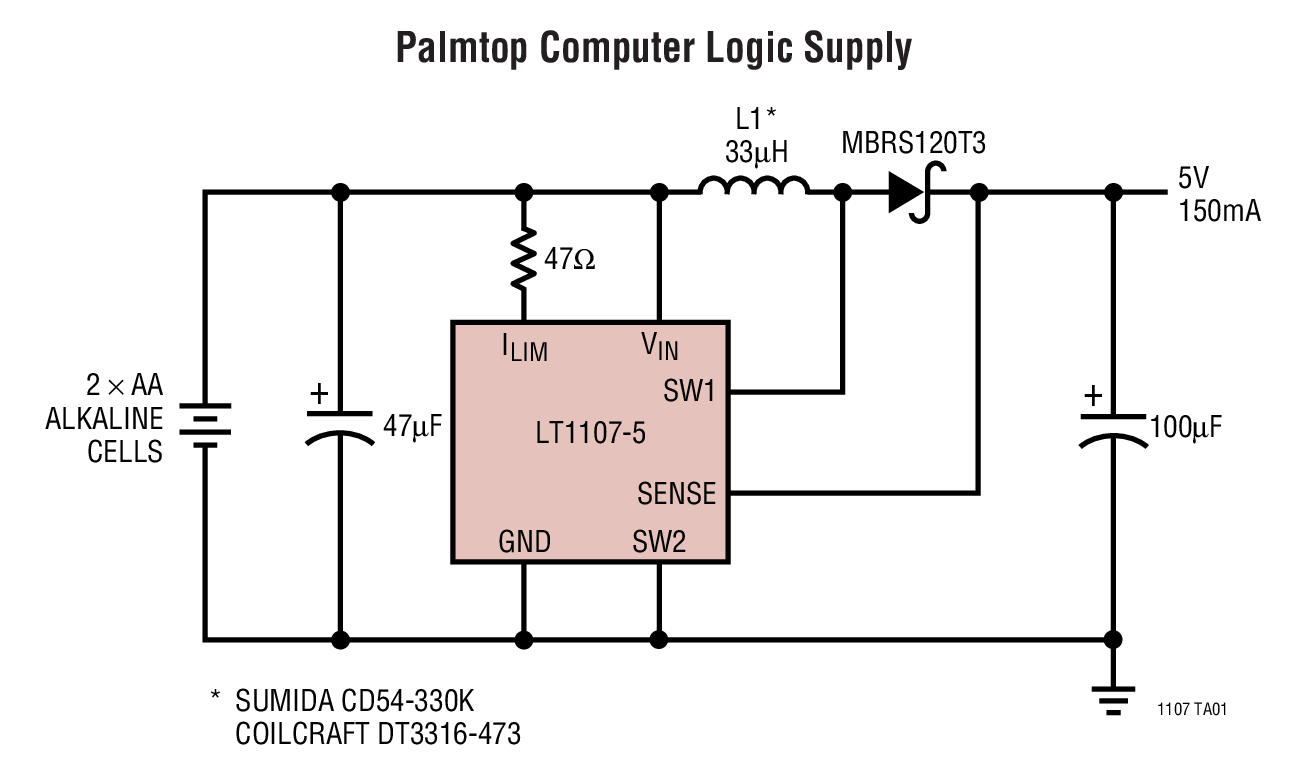

LT1107 与 LT1111 具有引脚对引脚的兼容性,但是它具有 70% 的占空比,因而可在许多应用中实现输出电流的增加。LT1107 能采用一个 2AA 电池输入在 5V 提供 150mA 输出电流,和从 24V 输入在 300mA 提供 5V 输出电压 (在降压模式中)。LT1107 的静态电流仅为 320μA,从而使其成为重视功耗之电池供电式系统的理想选择。63kHz 振荡器专为与表面贴装型电感器和电容器一起使用而优化。

LT1107 的开关电流限值可采用单个电阻器来设置。一个辅助的增益部件可被配置为低电池电量检测器、线性后置稳压器、欠压闭锁电路、或误差放大器。



应用

  • 掌上型电脑
  • 3V 至 5V、5V 至 12V 转换器
  • 24V 至 5V、12V 至 5V 转换器
  • LCD 偏置发生器
  • 外设和附加板卡
  • 电池备份电源
  • 蜂窝电话
  • 便携式仪器
