HMC8074

推荐新设计使用

四频段 MMIC VCO 8.3 - 15.2 GHz

数据手册 产品选型表
产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 双输出：
    • RF1 = -5 至 +6 dBm
    • RF2 = -15 至 -4 dBm
  • 具有公共 RF 和调谐端口的四个独立 VCO
  • 无需外部谐振器
  • 40 引脚 6x6mm SMT 封装：36mm²
HMC8074
四频段 MMIC VCO 8.3 - 15.2 GHz
HMC8074 Functional Block Diagram
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
LDO+ 1
LT3042
推荐新设计使用 20V、200mA、超低噪声、超高 PSRR RF 线性稳压器
低功耗运算放大器（≤ 1mA/放大器） 1
ADA4084-1
推荐新设计使用 30 V、低噪声、轨到轨输入/输出、低功耗运算放大器
低输入偏置电流运算放大器(≤100 pA) 2
AD8065
量产 高性能、145 MHz FastFET™运算放大器
ADA4625-1
推荐新设计使用 36 V、18 MHz、低噪声、快速稳定单电源、RRO、JFET 运算放大器
分频器、预分频器和计数器 1
HMC862A
推荐新设计使用

0.1 24 GHz低噪声可编程分频器

双电源模拟开关和多路复用器 1
ADG1604
量产 1 Ω典型导通电阻、±5 V/+12 V/+5 V/+3.3 V、4:1多路复用器
小数N分频PLL 1
HMC702
最后购买期限 集成扫频器的14 GHz 16位小数N分频PLL
整数N分频PLL 1
ADF41513
推荐新设计使用 26.5 GHz 整数 N/小数 N PLL 频率合成器
正线性稳压器(LDO) 1
ADM7150
推荐新设计使用 800 mA、超低噪声/高 PSRR LDO
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

ADIsimPLL™

ADIsimPLL可以对ADI公司最新的高性能PLL产品进行快速、可靠的评估。它是目前最全面的PLL频率合成器设计和仿真工具，可实现所有对PLL性能有显著影响的重要非线性效应仿真。ADIsimPLL可以免去设计过程中的至少一项重复劳动，从而加快上市速度。

打开工具

评估套件

eval board
schematic 1
schematic 2
schematic 3
EVAL-HMC8074

评估 HMC8074 四频段，MMIC，VCO，8.3 GHz 至 15.2 GHz

立即购买 更多内容

特性和优点

  • 包含以下内容的独立板
    • HMC8074 低噪声、四频段、VCO
    • ADG1604 4:1 多路转接器，滤波选项
    • LT3042 稳压器
    • 报头连接允许使用 Arduino Uno 或 Linduino 微控制器
  • 由单一 6.0 V 电源外部供电

产品详情

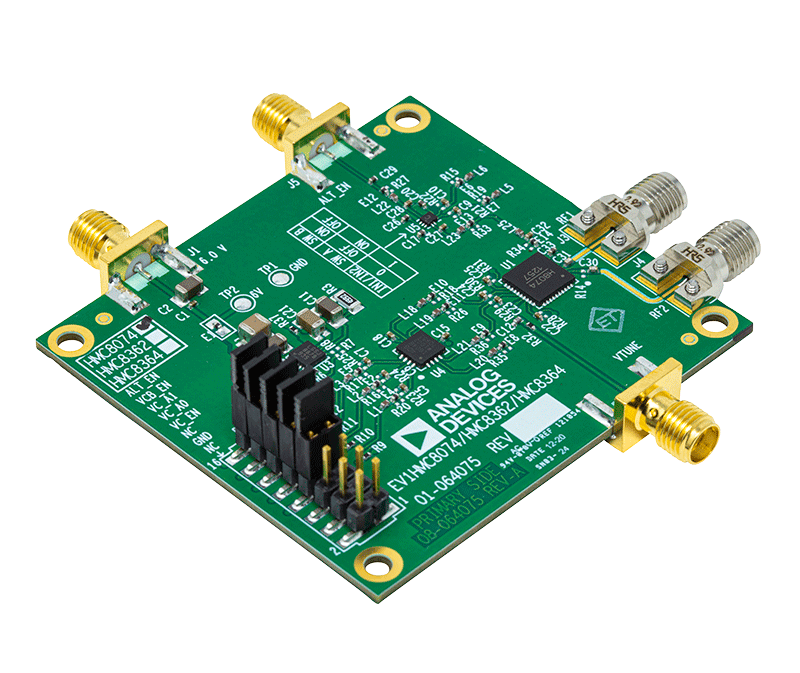

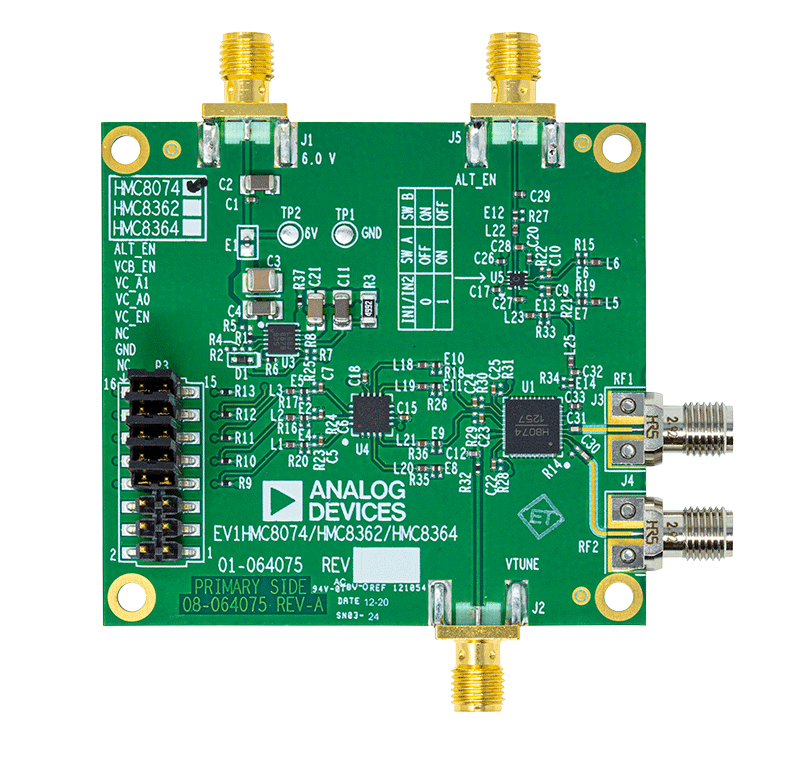

EV1HMC8074LP6G 评估 HMC8074 低噪声、四频带、单片微波集成电路 (MMIC)、压控振荡器 (VCO) 的性能。图 1 显示了 EV1HMC8074LP6G 的照片。EV1HMC8074LP6G 包含 HMC8074 VCO、LT3042 超低噪声电压稳压器、跳线、ADG1604 4:1 多路复用器以及超小型版本 A (SMA) 和 2.92 mm K 连接器。

有关 HMC8074 的完整详细信息，请参阅 HMC8074 数据手册，在使用 EV1HMC8074LP6G.-EVALZ 时，必须同时参阅该数据手册和本用户指南。
EVAL-HMC8074
评估 HMC8074 四频段，MMIC，VCO，8.3 GHz 至 15.2 GHz
HMC8074 Evaluation Board HMC8074 Evaluation Board HMC8074 Evaluation Board

参考电路

Figure 1. CN0568 Block Diagram
Figure 1. CN0568 Block Diagram
CN0568 Evaluation Board - Angle View
CN0568 Evaluation Board - Top View

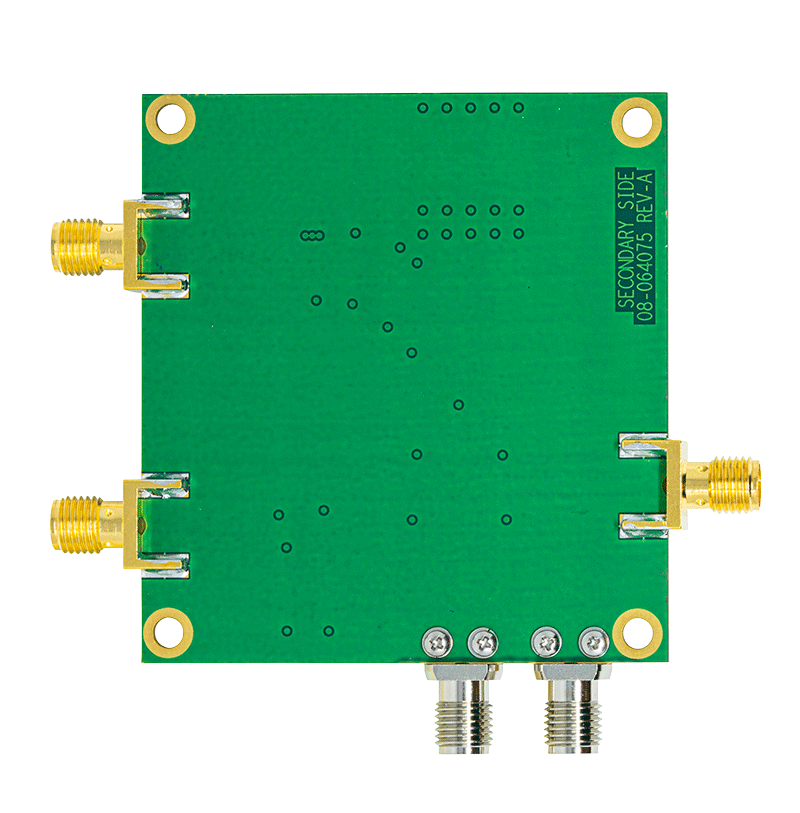

CN0568 Evaluation Board - Bottom View
CN0568 参考设计

快速开关、高性能 PLL 和四频 VCO 频率合成器

查看参考设计详情

特性和优点

  • 8GHz - 26GHz Frequency Operation
  • Quadband VCO provides Low Phase Noise over Wideband
  • Onboard Reference Clock for ease of Use
  • Arduino Form Factor Compatible

使用部分

设计和集成工具

视频

  • lazy blur
    VIDEO · 2022-09-02 02:36
    Ultra-Fast Switching, High Performance PLL Frequency Synthesizer
CN0568
快速开关、高性能 PLL 和四频 VCO 频率合成器
Figure 1. CN0568 Block Diagram
CN0568 Evaluation Board - Angle View
CN0568 Evaluation Board - Top View
CN0568 Evaluation Board - Bottom View

最新评论

需要发起讨论吗？ 没有关于 HMC8074的相关讨论？是否需要发起讨论？

在EngineerZone®上发起讨论
