概览

优势和特点

  • RF带宽： 11.5至12.5 GHz
  • 小数或整数模式
  • 超低相位噪声
    12 GHz；50 MHz（参考值）
    -95/-99 dBc/Hz（10 kHz，小数/整数）
    -134 dBc/Hz（1 MHz，开环）
  • 24位步长，3 Hz分辨率（典型值）
  • 参考路径输入： 225 MHz
  • FSK调制与防周跳模式
  • 40引脚6x6mm SMT封装： 36mm²

产品详情

HMC783LP6CE是一款集成电压控制振荡器(VCO)的全功能小数N分频锁相环(PLL)。 输入基准频率范围为100 kHz至220 MHz，而小数PLL中的Δ-Σ型调制器设计支持超精细步长和极低杂散产物。 高度集成的结构提供温度、冲击和工艺变化情况下出色的相位噪声性能。 HMC783LP6CE采用无引脚QFN 6 x 6 mm表贴封装。 输出功率为11 dBm（典型值），使HMC783LP6CE非常适合驱动许多Hittite高线性度和I/Q混频器产品的LO端口。

有关工作原理和寄存器映射信息，请参阅“集成VCO的PLL – 微波 VCO”操作指南。

应用

  • VSAT无线电
  • 点对点/多点无线电
  • 测试设备与工业控制
  • 军用最终用途
  • 相控阵应用

产品分类

领域

类似器件 点击在参数搜索中查看所有

产品生命周期 icon-not-recommended 最后一次采购

该系列中的所有产品将很快停产。请联系ADI公司销售部或代理商安排最后一次采购，并阅读“停产信息”以了解最后下单和收货的时限。

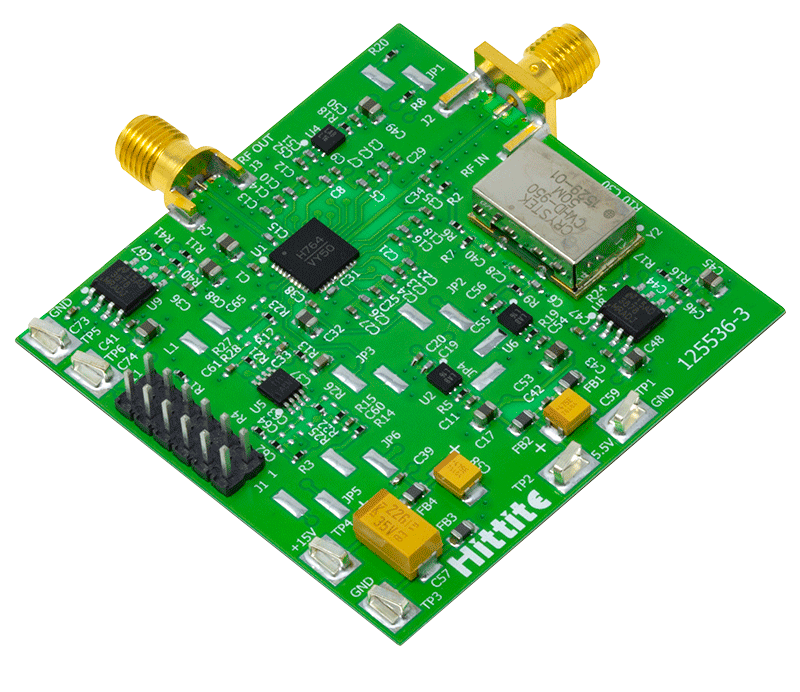

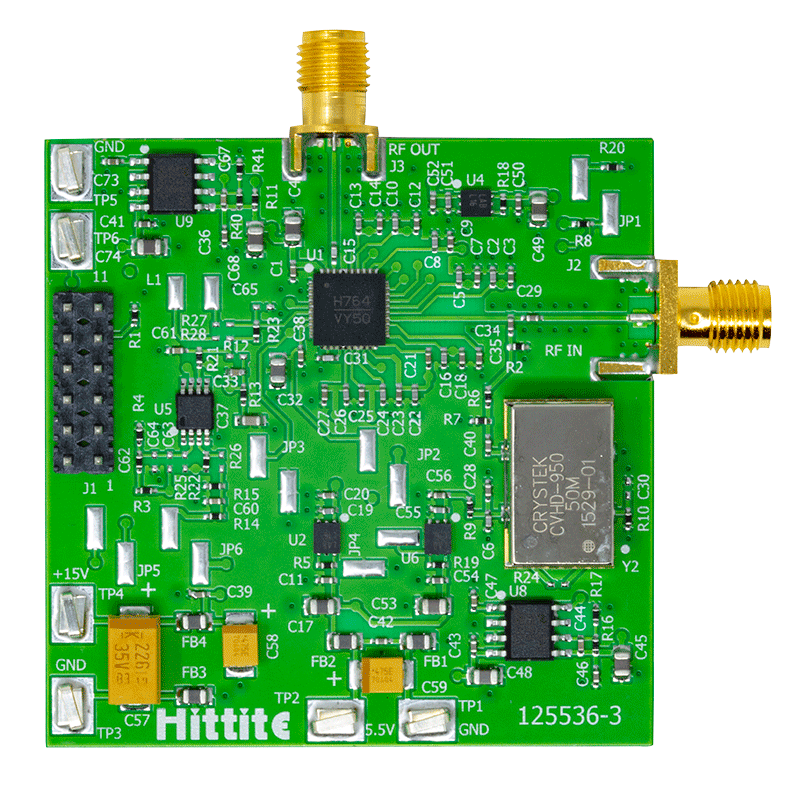

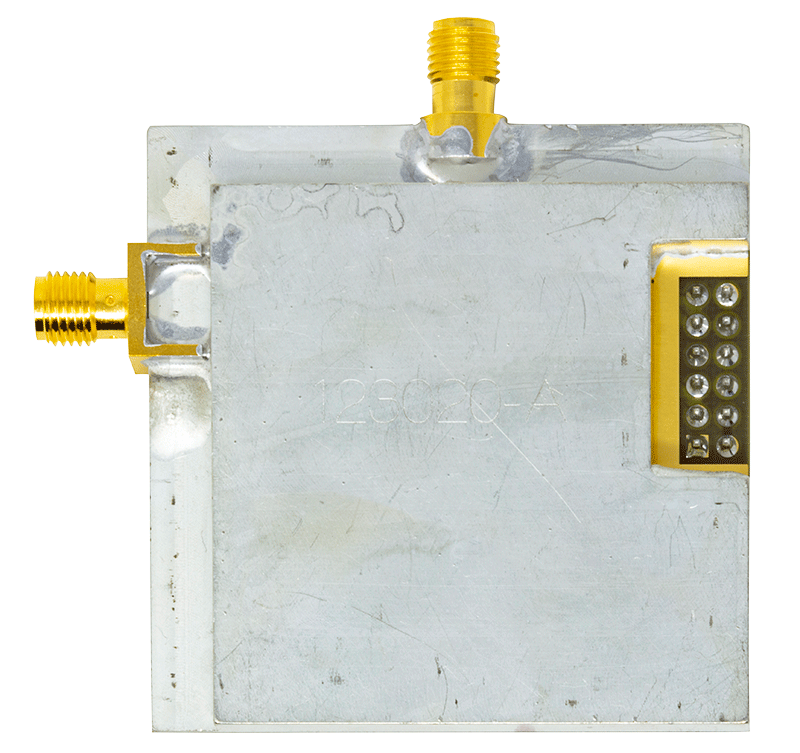

评估套件 (1)

参考资料

  • 查看全部 (10)
  • 数据手册 (1)
  • 用户手册 (1)
  • 产品选型手册 (1)
  • 质量文档 (4)
  • 技术文章 (2)
  • 卷带式规格 (1)
    • Document Type

    工具及仿真模型

    设计工具

    ADIsimPLL™

    ADIsimPLL可以对ADI公司最新的高性能PLL产品进行快速、可靠的评估。它是目前最全面的PLL频率合成器设计和仿真工具，可实现所有对PLL性能有显著影响的重要非线性效应仿真。ADIsimPLL可以免去设计过程中的至少一项重复劳动，从而加快上市速度。
